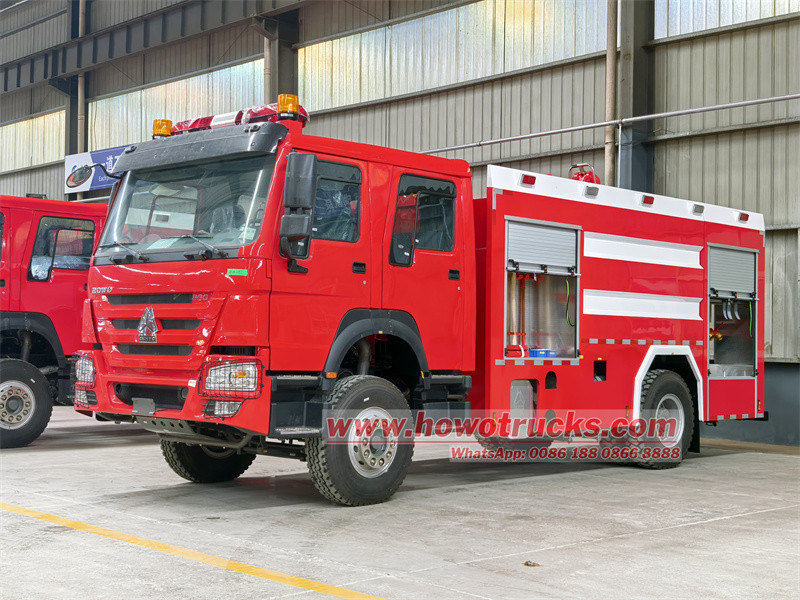

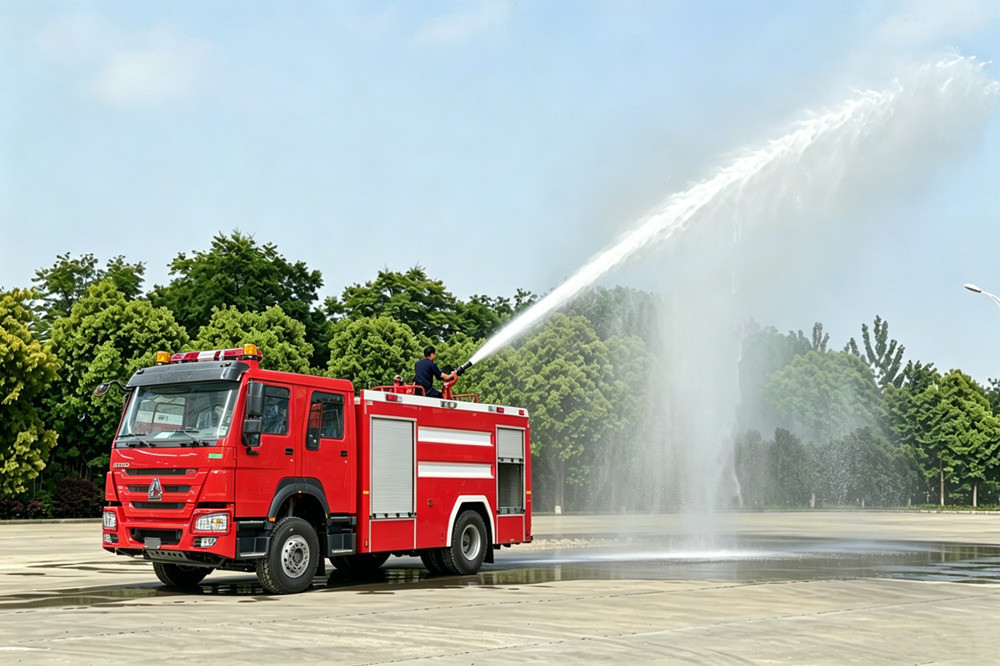

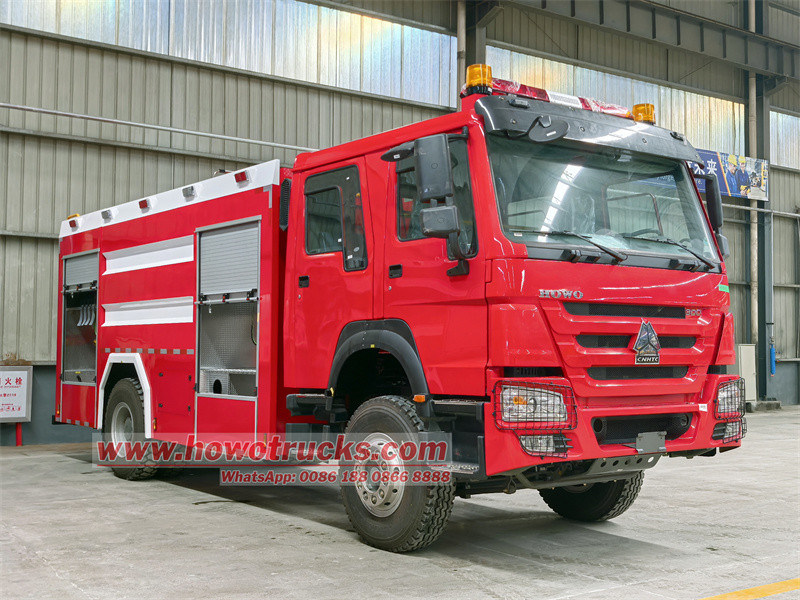

Howo 5 metreküp köpüklü itfaiye aracı, 4600 mm dingil mesafesine sahip Sinotruk HW76 kabini, WEICHAI WP10.300E22 motoru ve HW19710 şanzımanı ile donatılmıştır. Üst yapının ön kısmında çeşitli yangın söndürme ekipmanlarının depolandığı bir ekipman bölmesi bulunurken, orta kısımda 4 metreküp karbon çelik su deposu ve 1 metreküp köpük deposu yer almaktadır. Arka kısımda ise CB10/60-RS yangın pompası, kontrol paneli ve bazı yangın söndürme ekipmanlarıyla donatılmış pompa odası bulunmaktadır. Çatıya PL8/48 yangın monitörü monte edilmiştir.
Çalışma kapasitesi :
5000LKabin tipi :
HOWO HW76Tahrik sistemi :
4X2Dingil mesafesi (mm) :
4600Motora özel :
300 HP / WEICHAI WP10.300E22Dişli kutusu :
HW19710 , manual, 10 forwards & 2 reversesÖn aks (kg) :
9500Arka aks (kg) :

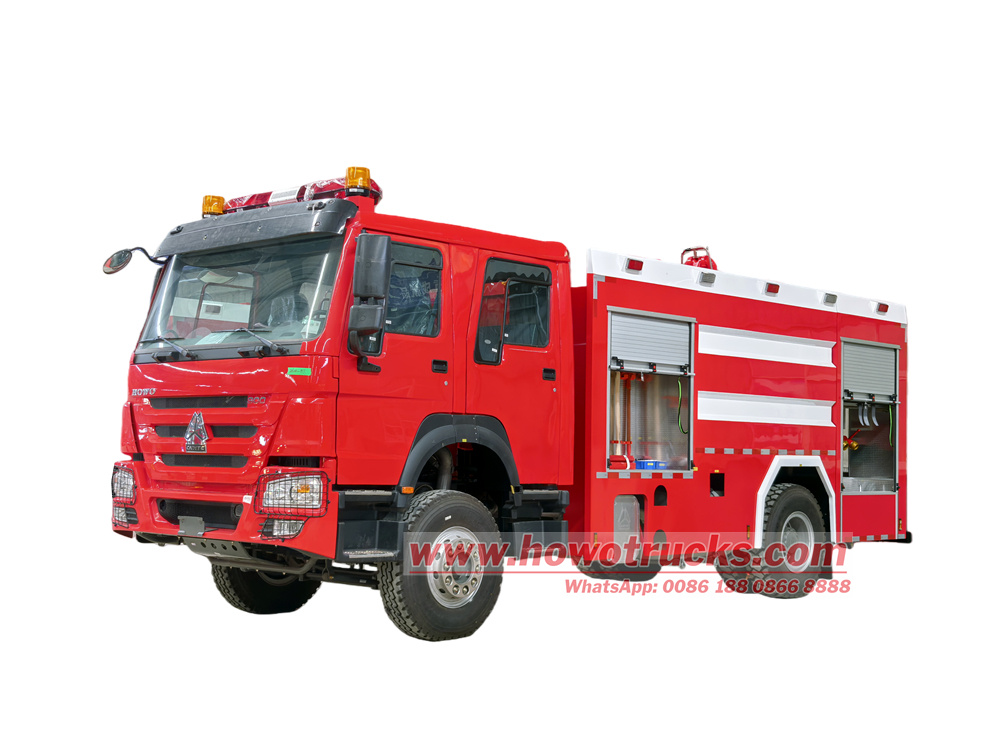

16000kgO Sinotruk HOWO kurtarma pompası aracı, polis için Şehirlerde, kasabalarda, sanayi ve madencilik işletmelerinde ve limanlarda yangın ve kurtarma görevleri için uygun, yüksek hareket kabiliyetine sahip, hızlı müdahale eden, köpük püskürtmeli orta boy bir itfaiye aracıdır. Sinotruk Howo HW76 şasisinden modifiye edilmiş, 300 beygir gücünde bir motorla donatılmış araç, rasyonel bir yerleşime, güvenilir performansa ve 5 metreküp su ve köpük sistemine, ayrıca yüksek kaliteli bir yangın pompası ve monitöre sahip olup, mükemmel yangın söndürme yetenekleri sunmaktadır.

Fabrikamız kamyon alanında profesyonel bir üreticidir.
Tüm ürünlerin yepyeni ve yüksek kaliteli olduğunu garanti ediyoruz.
»Ⅰ.Ürün Tanımı ve Tanıtımı:
Üretici:CS TRUCKS GROUP LİMİTED
Özellikler
Güvenilir Şasi: Sinotruk HW76 şasisi, Weichai 300 hp motoru ve HW19710 şanzımanı kullanılarak güçlü bir performans ve verimli bir aktarım sağlanır.
Pratik Tank: 4 metreküp su tankı ve 1 metreküp köpük tankı, küçük ve orta ölçekli yangınlarda su ve köpükle birlikte kullanım için uygundur.
Yüksek Yangın Söndürme Kapasitesi: CB10/60-RS pompa ve PL8/48 çatıya monte su topu ile donatılmış olup, yüksek debi, hızlı su alımı ve uzun menzil sunmaktadır.
Makul Yapı: Ön ekipman, orta tank ve arka pompa odası için net bir şekilde tanımlanmış bölgeler, ekipmana kolay erişimi sağlamaktadır.
Geniş Uygulama Alanları: Şehirlerde, kasabalarda, sanayi ve maden tesislerinde, petrol depolarında ve kimya fabrikalarında ilk yangın söndürme işlemleri için uygundur.

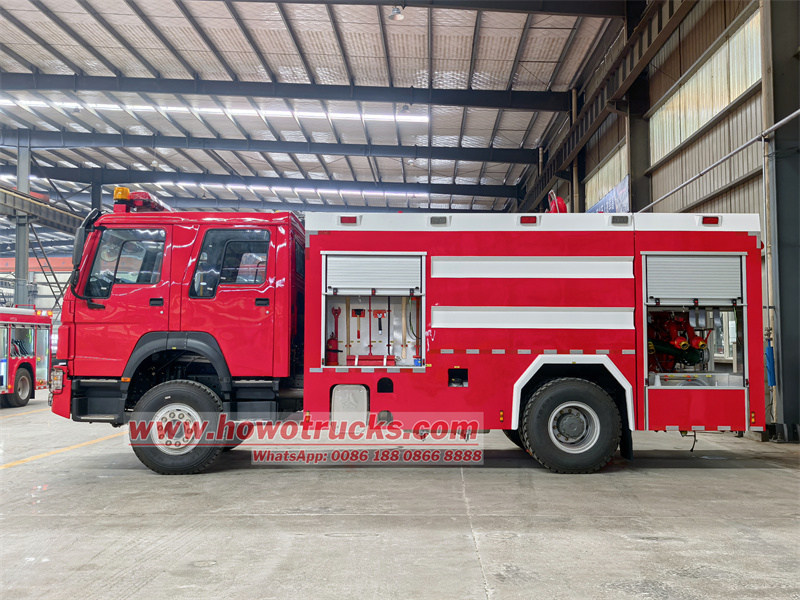

» II.HO için Ürün ParametreleriWO300 beygir gücünde köpüklü yangın kurtarma aracı:
| HOWO 5 metreküp köpüklü su itfaiye aracı | |||
| Ana özellikler | Kamyon markası | CS KAMYONLARI | |

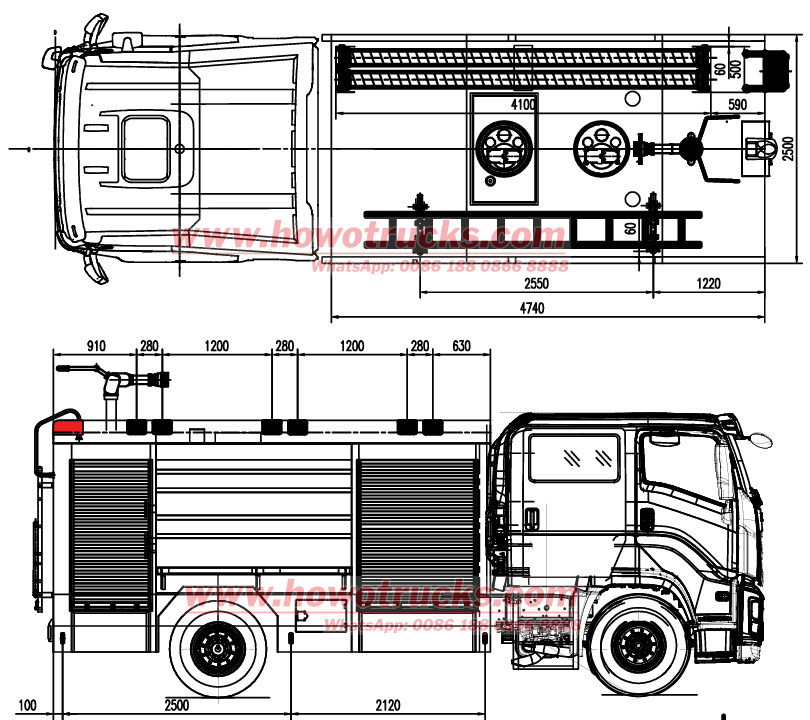

| Genel boyutlar (Uzunluk*Genişlik*Yükseklik) | 8580×2540×3660mm | ||
| Kabin | HOWO HW76 kabin, çift sıra koltuklu, klimalı, elektrikli camlı, USB bağlantılı. | ||
| Brüt araç ağırlığı/Boş ağırlık | 16000/10500kg | ||
| Sürüş modeli | 4x2, sol direksiyonlu | ||
| Ön/arka aks yüklemesi | VGD95, 9500/MCX16, 16000kg | ||
| Tekerlek Mesafesi | 4600 mm | ||
| Lastik ebatı ve sayısı | 12.00R20,6+1 tekerlek | ||
| Bulaşma | SINOTRUK HW19710, manuel, 10 F & 2 R | ||
| Renk | Kırmızı, standart. | ||
| Motor | Motor tipi | Sıralı altı silindirli, su soğutmalı, dört zamanlı, turboşarjlı ve ara soğutmalı, yüksek basınçlı common rail motor. | |
| Motor modeli | WEICHAI WP10.300E22 | ||
| Beygir gücü | 300 HP/ 221kW | ||
| Yer değiştirme | 9.726L | ||
| Emisyon | EURO 2 | ||
| Üst vücut | |||
| Tank | Kapasite | 4000 litrelik su deposu,1000 litrelik köpük tankı | |
| Malzeme | Su deposu karbon çelik, köpük deposu paslanmaz çelik | ||
| Yangın pompası | Model | CB10/60-RS | |
| Basınç | 1 MPa | ||
| Maksimum çalışma basıncı | 1.082 MPa | ||
| İzin verilen maksimum giriş basıncı | 0,4 MPa | ||
| Akı | 60 L/s | ||
| Maksimum emme yüksekliği | 7m | ||
| Nominal hız | 3200±50 devir/dakika | ||
| Hız Oranı | 1:1.44 | ||
| Yangın monitörü | Model | PL8/48 | |
| Akış | 48 L/s | ||
| Nominal çalışma basıncı | 0,8 MPa | ||
| Menzil | su | ≥70 m | |
| Köpük | ≥60m | ||
| Eğim dönüşü | - 45~+70° | ||
| Yatay dönüş | 0~360° | ||


» Ⅲ.Şasi Yapılandırması

• Taksi: Sinotruk HW76 uzatılmış kabinli araç, mükemmel görüş ve konforlu sürüş sunuyor.
• Dingil mesafesi: 4600 mm
• Motor: Weichai WP10.300E22 dizel motor, 9.726L hacim, maksimum güç 220kW/300hp.
• Bulaşma: Sinotruk HW19710 serisi 10 vitesli manuel şanzıman, net vites konumları, yüksek şanzıman verimliliği ve karmaşık yol koşullarına uyum sağlama özelliği sunar.

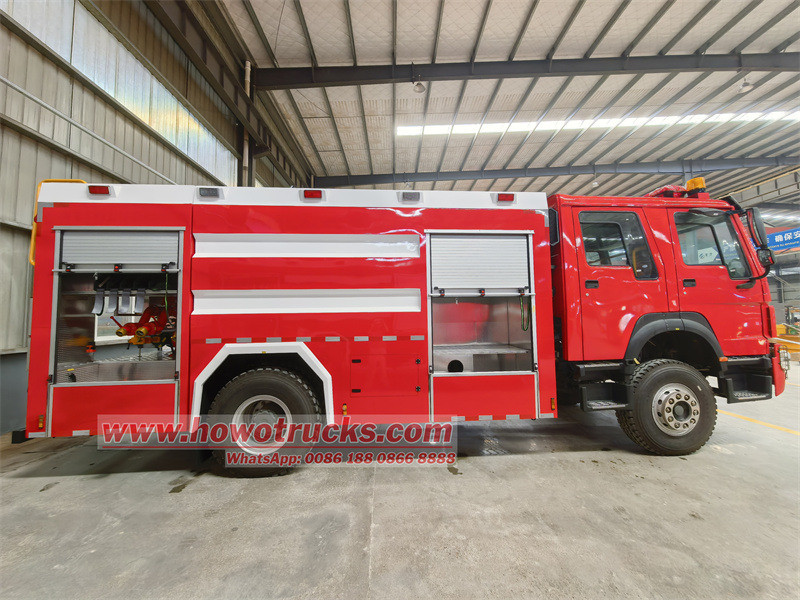

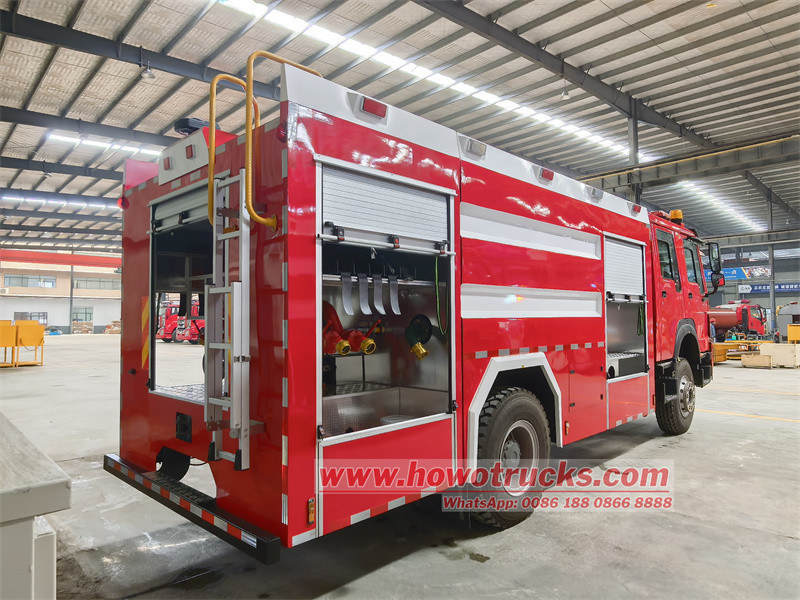

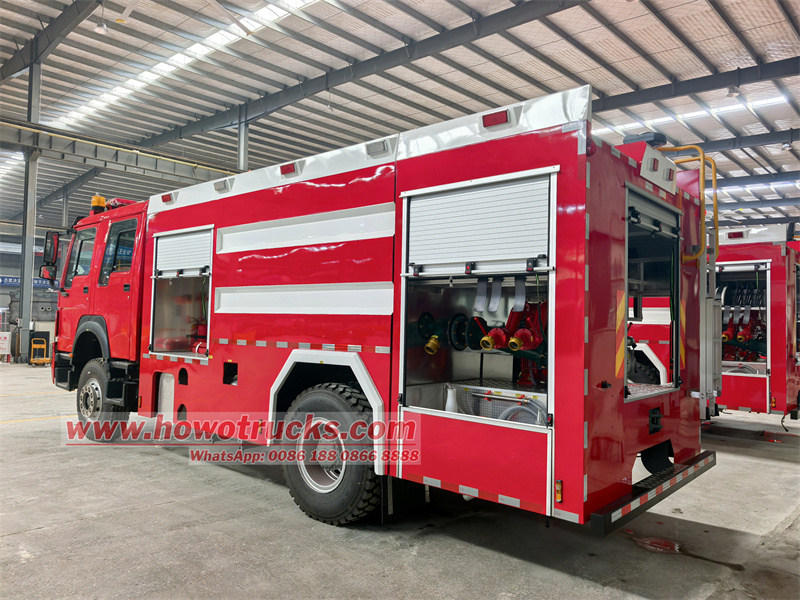

Üst yapı, ekipman odası, su deposu, köpük deposu ve pompa odası olmak üzere dört ana alana bölünmüş modüler bir tasarıma sahiptir.

1. Ekipman Odası (Ön)
• Sürücü kabininin arkasında yer alan bu bölüm, geniş bir alan sunar, tamamen parlak alüminyum alaşımlı desenli panellerle kaplıdır ve alüminyum alaşımlı bir panjur kapıya sahiptir.
•Yangın söndürme ekipmanları arasında yaygın olarak kullanılan kürekler, baltalar, kazmalar, yer üstü ve yer altı yangın hidrant anahtarları, levye, bel baltası, kauçuk çekiçler, hortum köprüleri, hortum kılıfları, yangın söndürücüler vb. bulunabilir. Bu ekipmanlar sabit yerlerde, açıkça etiketlenmiş ve kolayca erişilebilir şekilde saklanır.

2. Sıvı Tankları (Orta Bölüm)
• Su deposu kapasitesi: 4 metreküp, karbon çelik, sürüş sırasında sallanmayı azaltmak için iç bölmelerle donatılmıştır.
• Köpük Tankı Kapasitesi: 1 metreküp, su bölmesinden ayrı, paslanmaz çelik.

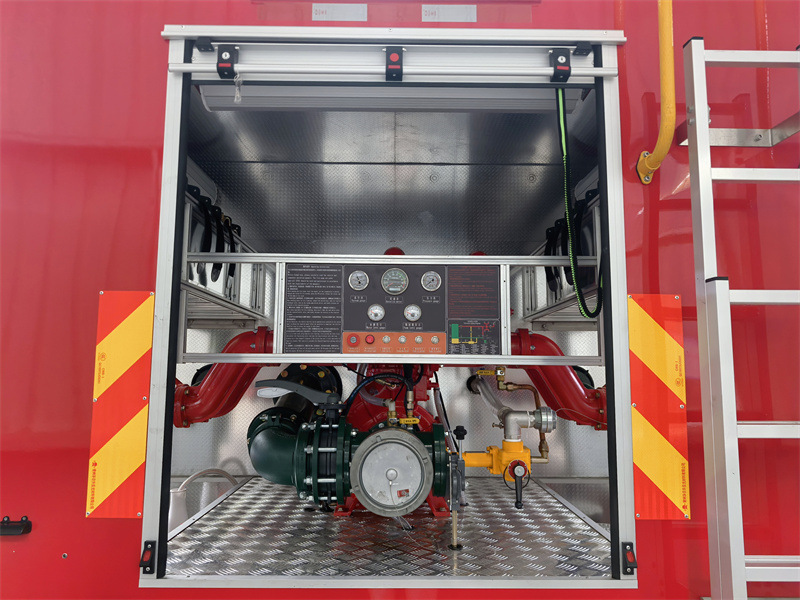

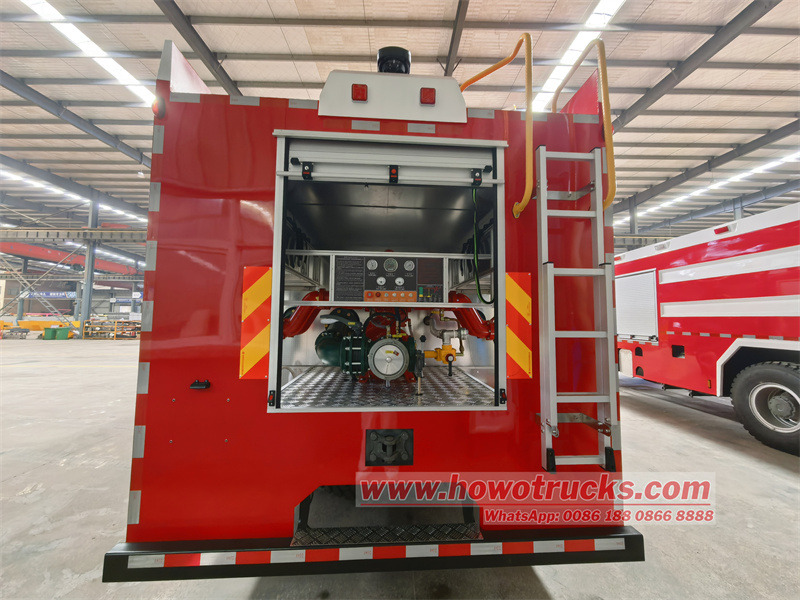

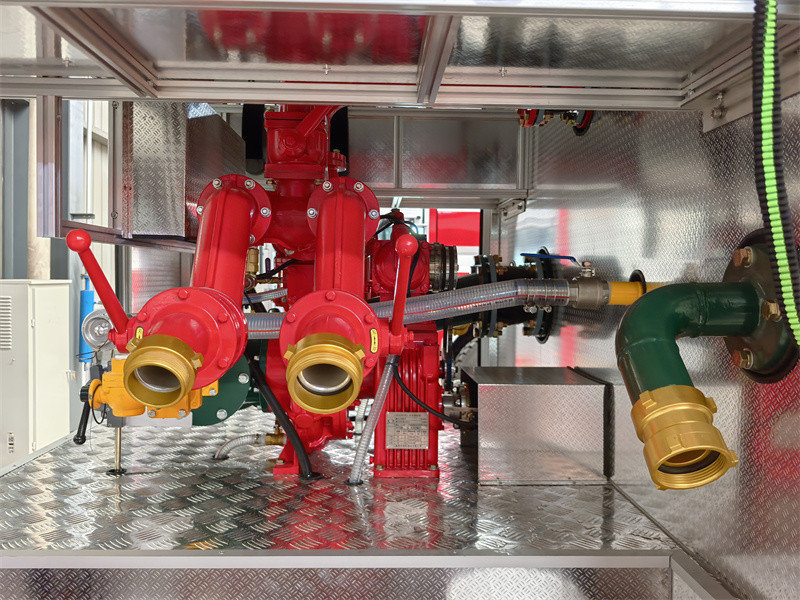

3. Pompa Odası (Arka Kısım)
Arka pompa odası, aracın güç çıkışının merkezidir; tüm yangın söndürme operasyonları pompa odası sistemine bağlıdır.
• Alüminyum alaşımlı panjur kapı ve alüminyum alaşımlı çerçeveye sahiptir.

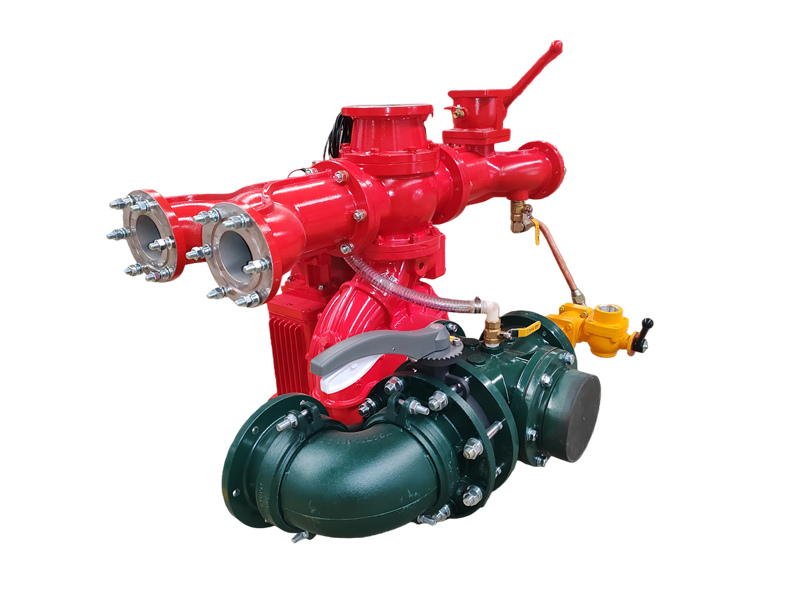

• Yangın Pompası: CB10/60-RS düşük basınçlı yangın pompası ile donatılmıştır,
Nominal akış hızı 60 L/s @ 1,0 MPa,
Maksimum emme derinliği 7 metre.
Hazırlama süresi ≤50 saniye,
Maksimum vakum ≥85kPa
| Yangın pompası modeli | Akı(L/s) | Basınç(MPa) | Pompa şaft hızı(devir) | Güç (kw) | Emme derinliği (m) | Maksimum çalışma basıncı |
| CB10/60-RS | 60 | 1.0 | 3200±50 dev/dak | 99.71 | 3 | 1.082 MPa |
| 42 | 1.3 | 3528±50 devir/dakika | 109.18 | - | ||
| 30 | 1.0 | 3326±50 devir/dakika | - | 7 | - |

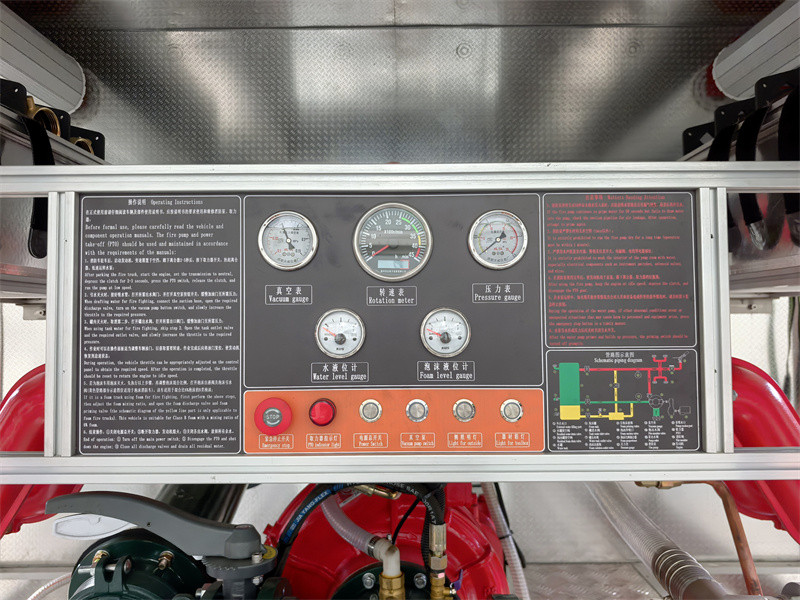

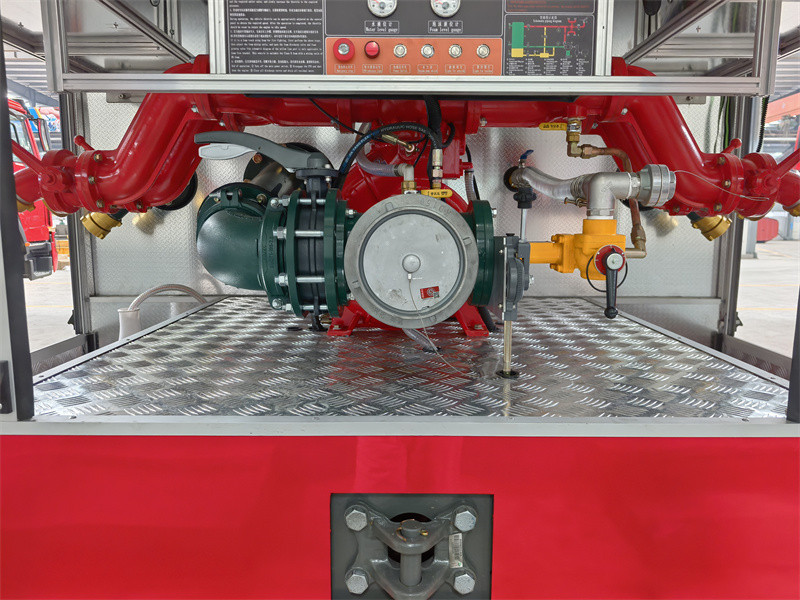

• Kontrol Paneli:
Kullanım talimatları, önlemler, borulama şeması ve vakum göstergesi, takometre, basınç göstergesi, su seviyesi göstergesi, köpük seviyesi göstergesi vb. göstergelerle entegre edilmiştir; acil durdurma şalteri, PTO göstergesi, ana güç şalteri, vakum pompası, yan aydınlatma ve ekipman kutusu göstergesi için düğmeler; sezgisel kullanım.

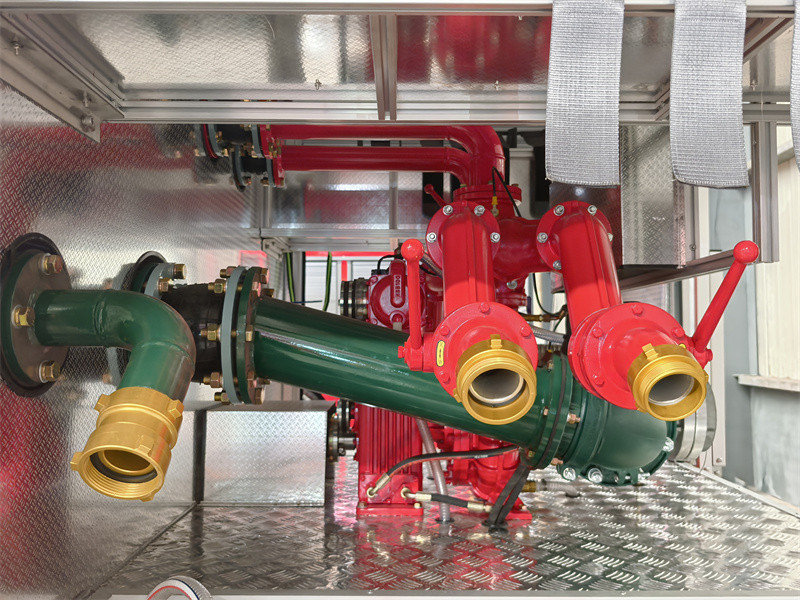

• Borulama Sistemi:
Tankın her iki tarafında DN150 pompa girişi, iki adet DN100 harici su girişi ve pompanın her iki tarafında bir adet DN80 ve bir adet DN65 çıkışı bulunur. Tankın kendiliğinden emişini, harici su beslemesini, tank içinden su veya köpük karışımı çıkışını ve yangın monitörlerinin/hortumlarının eş zamanlı çalışmasını sağlar.

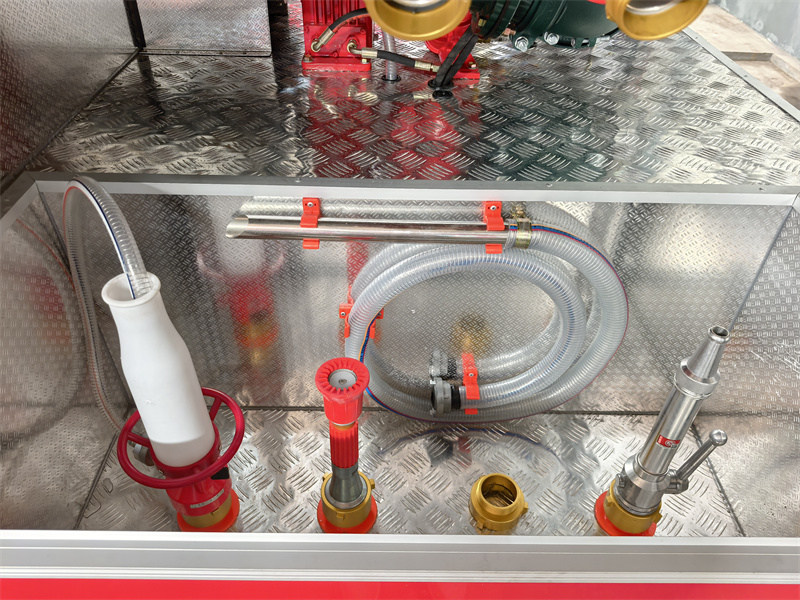

• Yangın Söndürme Ekipmanları:

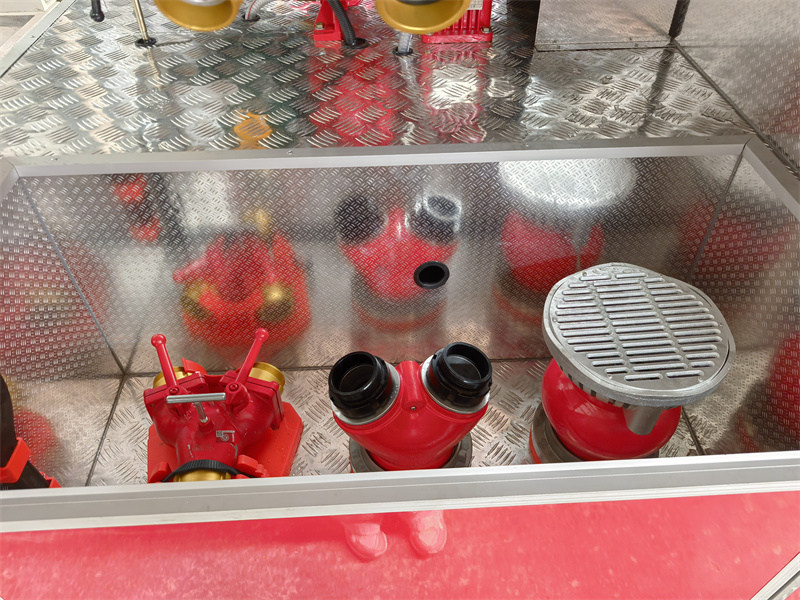

Pompa odası, yangın hortumları, köpük tabancaları, basınç düşürücüler, köpük emme boruları, su toplayıcılar, filtreler, dağıtıcılar ve yangın hortumlarıyla donatılmıştır.

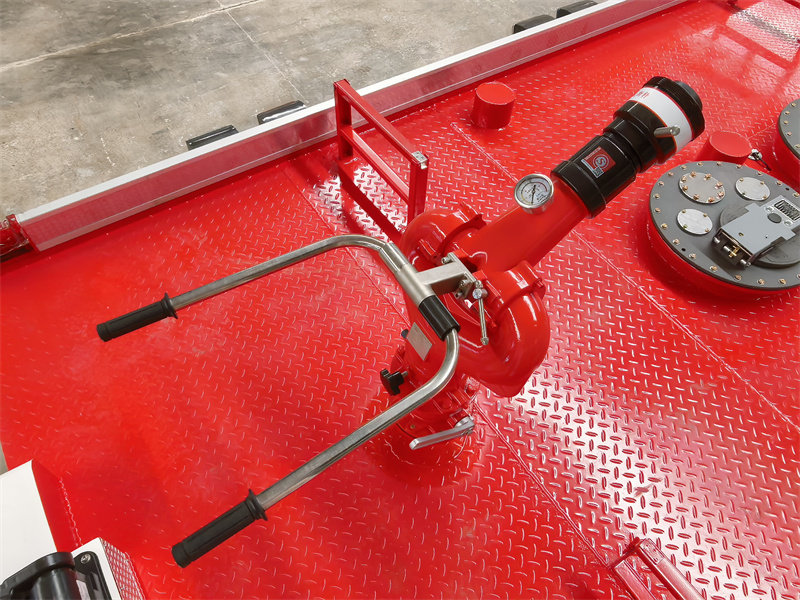

4. Tank üstü yangın izleme sistemi:
Model: PL8/48, debi 48 L/s, su için ≥70 m, köpük için ≥60 m menzil, 360° yatay dönüş, -45°~+70° dikey dönüş. Geniş alan yangınlarının uzun mesafeden söndürülmesi, yüksek yerlerdeki yangın noktalarına müdahale ve personelin erişemediği tehlikeli alanlardaki yangınların söndürülmesi için uygundur. Aracın en güçlü püskürtme ucudur.
