Güvenilir Kamyon Üstü Vinçler: Bileşenler ve Hassas İşçilik

Kamyon üstü vinç satın alan birçok kişi yalnızca tonaj ve fiyatı karşılaştırır, ancak genellikle kritik bir faktörü gözden kaçırırlar. Bir vinç binlerce kiloluk ağır yükleri kaldırır; her kaldırma, teleskopik uzatma ve döndürme işlemi, genel hassasiyeti ve üretim işçiliğini test eder.

Yapısal bileşenlerde işleme sapmaları, yetersiz kaynak mukavemeti veya hidrolik bağlantı parçalarının kalitesinde aşırı farklılıklar olması durumunda, bomun teleskopik sıkışması ve yük kayması gibi küçük sorunlar ortaya çıkabilir. Daha da kötüsü, yapısal deformasyon ve bileşen çatlaması meydana gelebilir ve ciddi güvenlik tehlikeleri yaratabilir.

Güvenilir bir vinç asla sadece çelik levhaların ve yedek parçaların basit bir birleşimi değildir. Levha kesimi, bükme ve işleme, robotik kaynak, hidrolik sistem seçimi ve yüzey kaplama dahil olmak üzere tüm üretim zinciri boyunca titiz standartlar izlenerek inşa edilir.

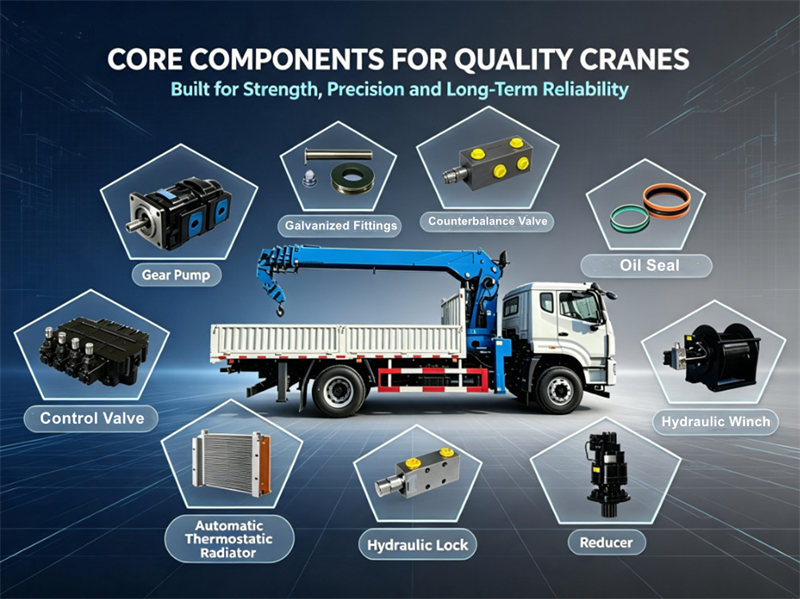

⚙ Vinçlerin Temel Bileşenlerinin Tedariği:

▣ Dişli Pompa:

Çin'in tanınmış markalarından hidrolik dişli pompalar kullanıyoruz. Bu çift dökme demir dişli pompa, yan plaka yapısı, özel yüzer eksenel boşluk dengeleme ve radyal denge teknolojisi ile birlikte DU kendinden yağlamalı burçlara sahiptir. Yüksek hacimsel verimlilik, yüksek çalışma basıncı, güçlü titreşim direnci, mükemmel yüksek sıcaklık toleransı ve uzun hizmet ömrü sunar.

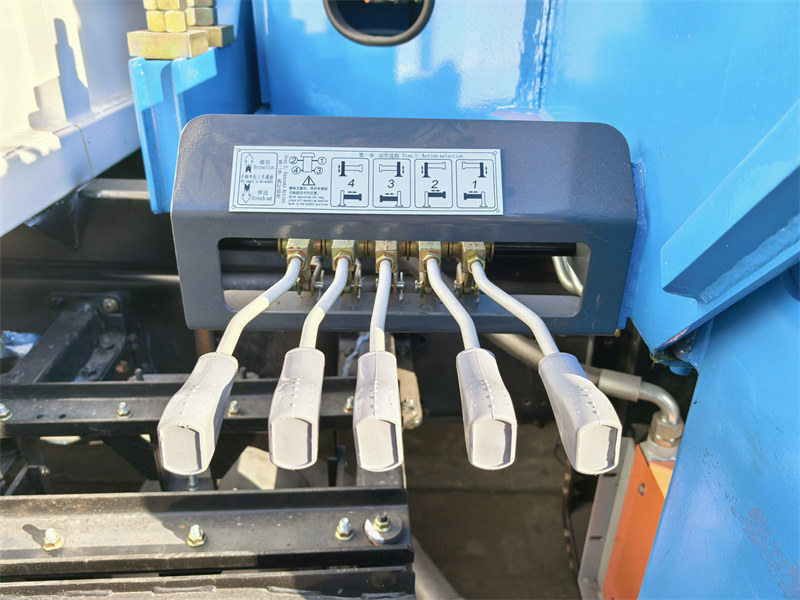

▣ Kontrol Vanası:

Hareket kontrolörleri, tahrik kontrolleri, hidrolik bileşenler ve metal malzeme araştırma ve uygulamaları konusunda uzmanlaşmış saygın bir Çinli üretici tarafından tedarik edilmiştir. Uzun süreli çalışma sırasında hassas hareket kontrolü ve istikrarlı, güvenilir vinç performansı sağlar ve yük taleplerine göre çıkışı dinamik olarak ayarlar.

▣ Hidrolik Kilit:

Çin'in önde gelen hidrolik bileşen ve makine üreticilerinden birinden tedarik edilmiştir. XCMG ve Lovol dahil olmak üzere büyük yerli işletmeler için temel stratejik tedarikçi olan firma, ISO9001, ISO14001, OHSAS18001 ve AB CE sertifikalarına sahiptir ve eksiksiz hidrolik güç sistemi çözümleri sunmaktadır.

▣ Hidrolik Vinç:

1.Tambur, kaynaklı yapıyı benimseyerek yüksek mukavemet ve çeşitli müşteri gereksinimlerine esnek uyum sağlama özelliği sunar.

2.Fren yaylarında, gelişmiş üretim süreçleriyle ithal edilen Alman disk yayları kullanılmaktadır.

3. Isıl işlemde, homojen mikroyapı ve tutarlı performans için östenitleme (beynit söndürme) yöntemi kullanılır. Yaylar yüksek mukavemet, iyi tokluk ve olağanüstü çatlak direnci özelliklerine sahiptir; iç beynit yapısı daha uzun kullanım ömrü sağlar. Hassas kesme ekipmanı, üstün boyutsal doğruluk ve ürün kalitesi sağlar.

4. Dişliler, yüksek mukavemet ve iyi tokluk için karbonitrürleme ve sertleştirme işlemine tabi tutulmuş 20CrMnTi çelikten üretilmiştir. Hidrolik frenler için contalar Hansheng tarafından sağlanmakta olup, güvenilir performans ve uzun hizmet ömrü garanti edilmektedir. Eşit yük paylaşımı ve yüksek yük kapasitesine sahip NGB planet redüksiyon sistemi ile donatılmıştır.

▣ Galvanizli Bağlantı Parçaları:

Vinç yardımcı ekipmanları galvanizli parçalarla değiştirilerek korozyon ve paslanmaya karşı direnç önemli ölçüde artırılmış ve bileşenlerin kullanım ömrü uzatılmıştır. Galvanizli yüzeyler, pas lekeleri veya damlayan izler olmadan düzgün, parlak ve temiz bir görünüme sahip olup vincin genel görünümünü iyileştirir.

▣ İthal Yağ Keçeleri:

Silindirler, gelişmiş sızdırmazlık teknolojisi ve İngiltere'den ithal edilen yüksek performanslı Hallite yağ keçeleri kullanılarak üretilmiştir; bu da mükemmel sızdırmazlık etkisi, istikrarlı çalışma ve uzun hizmet ömrü sağlar.

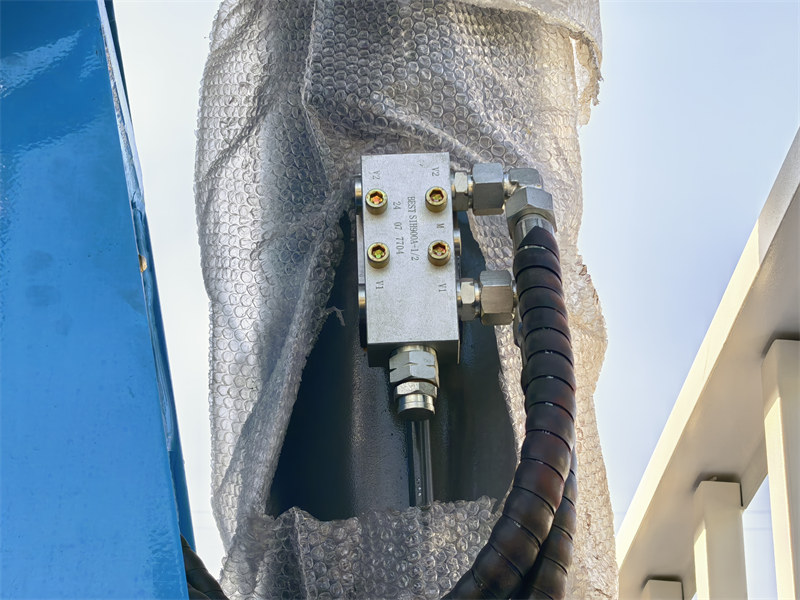

▣ Dengeleme Valfi:

Ağır yük bom tutma ve askıda kargo kaldırma sırasında etkili mikro sızıntı kilitlemesi sağlar. Ana ve ikincil bomların yavaşça batmasını ve istenmeyen bom kaymasını önler. Bom, sarsıntı veya titreme olmadan, düşük iç sızıntı, yağ sızıntısı ve düzensiz hareket hızı riskiyle sorunsuz bir şekilde kalkar ve iner.

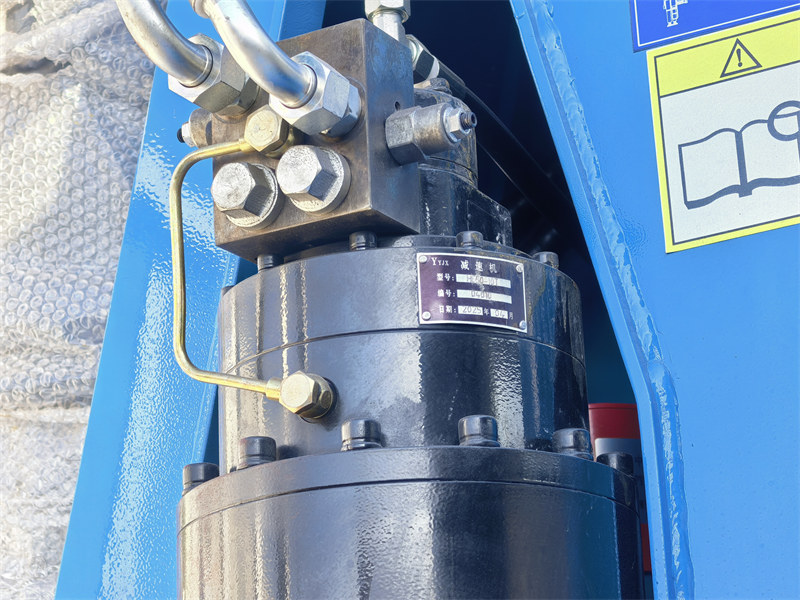

▣ Redüktör:

1. Halka dişli gövdeleri ve planet taşıyıcılar, yoğun mikro yapı ve yüksek mukavemet için hassas dövme yöntemiyle üretilir.

2. Fren yaylarında da ithal disk yayları kullanılmaktadır.

3. Dişliler, yüksek mukavemet ve iyi tokluk için karbonitrürleme ve sertleştirme işlemine tabi tutulmuş 20CrMnTi çelikten üretilmiştir. Hidrolik fren keçeleri, güvenilir performans ve uzun kullanım ömrü sunan Hansheng ürünleridir.

4. Yüksek yük taşıma kapasitesi elde etmek için eşit yük paylaşımı ile NGB planet dişli redüksiyonu uygulanmaktadır.

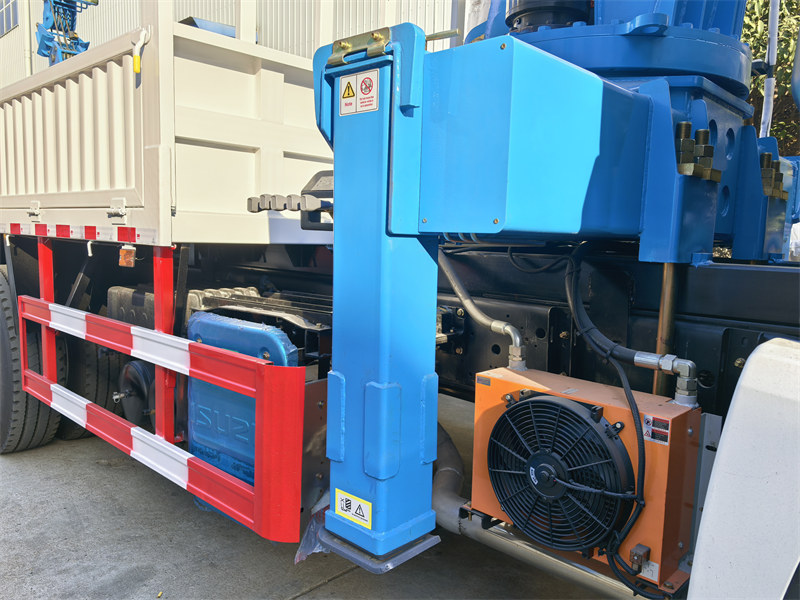

▣ Otomatik Termostatik Radyatör:

1. Geniş kesitli otomatik termostatik radyatör, otomatik sıcaklık kontrolü sayesinde sık sık manuel ayarlama ihtiyacını ortadan kaldırır.

2. Kanatlı yüksek verimli ısı değişim yapısı, hidrolik yağın yeterli ısı dağılımını sağlar ve hidrolik sıvının termal oksidasyonunu ve bozulmasını önler.

3. Yağ değişim aralığını uzatır, aşırı yağ sıcaklığından kaynaklanan conta eskimesi, hidrolik valf sıkışması ve pompa/motor aşınması gibi arızaları önler ve tüm ekipmanın hizmet ömrünü ve çalışma güvenilirliğini artırır.

⚙Üstün Kalitede Kamyon Üstü Vinçler İçin Beş Kritik Üretim Süreci:

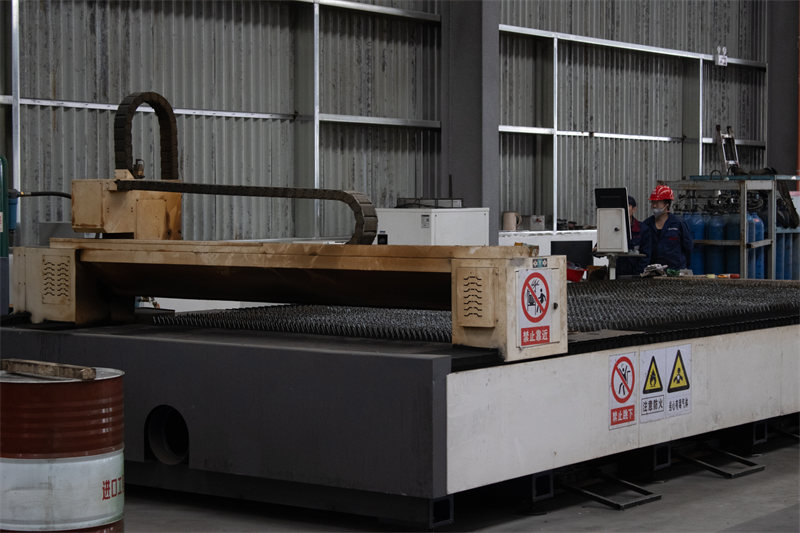

▣ Lazer Kesim:

♦ Kamyon üstü vinçler için tüm ince ve orta kalınlıktaki levha bileşenlerini kapsar.

♦ Tek bir makine birden fazla uygulamayı halleder ve ikincil işleme ihtiyacını ortadan kaldırır.

♦ Karmaşık özel şekilleri, küçük yuvarlak delikleri, keskin köşeleri, oyuk desenleri ve karmaşık kavisli profilleri işleyebilir.

♦ Kesim kenarları dikey ve pürüzsüzdür, cüruf ve çapak içermez. Levhalar deformasyona uğramaz; ince saclar, ince paslanmaz çelik ve alüminyum paneller kesimden sonra bükülme veya eğilme olmadan düz kalır.

♦ Kesilmiş plaka kenarları renk solmasına ve paslanmaya karşı dayanıklıdır.

♦ Lazerle kesilmiş temiz kesitler oksidasyonu en aza indirerek sonraki boyama, bükme ve kaynak işlemlerini kolaylaştırır.

♦ Mükemmel boyutsal tutarlılık: Seri üretilen yüzlerce veya binlerce parça, insan hatası olmaksızın aynı boyutlara ve hatlara sahiptir.

♦ Robotik kaynak ve standart montaj hatları için mükemmel uyum sağlayarak kapalı devre hassas bir sistem oluşturur.

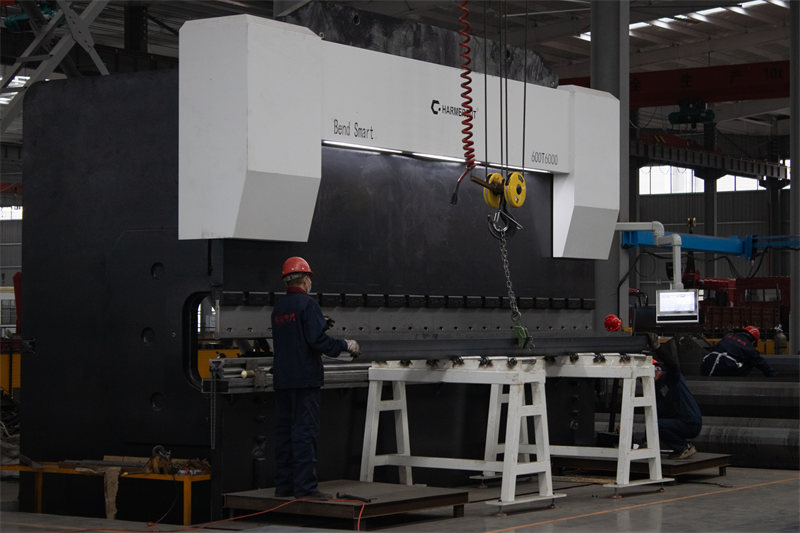

▣ Yüksek Hassasiyetli Bükme:

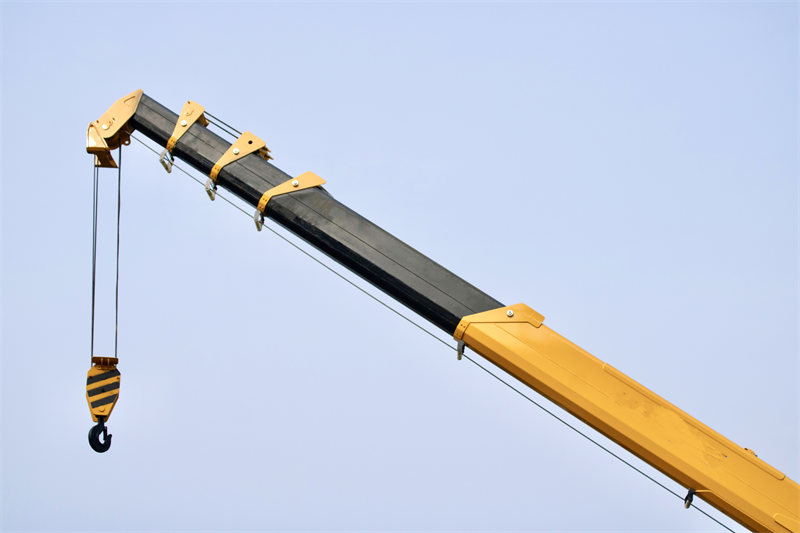

♦ Yüksek hassasiyetli bükme işlemi, düşük artık gerilime sahip düz paneller üreterek yapısal dayanıklılığı artırır ve kamyon üstü vinçlerdeki yük taşıyıcı bom bileşenlerinin deformasyonunu ve çatlamasını önler.

♦ Bom borusu toleransı ±1 mm içinde kontrol edilir, bu da daha düzgün teleskopik hareket ve daha az titreşim veya takılma için minimum boşluk sağlar.

♦ Bom borularının yüksek hassasiyeti, ekipman yükseltmeleri sayesinde tasarımda ayrılan toleransların etkili bir şekilde azaltılmasına olanak tanır.

♦ Her bir bom bölümünün toleransı, sıradan işlemeye kıyasla 4 mm azaltılabilir, bu da bomun çok daha düzgün bir şekilde uzatılıp geri çekilmesini sağlar.

♦ Bom bölümleri arasındaki daha sıkı bağlantı, yük kaldırma sırasında daha güçlü bir kenetlenme kuvveti oluşturur. Eş eksenliliği, simetriyi ve düzlüğü optimize eder; delme işleminden sonra bükülmüş yüzeyler daha yüksek eş merkezlilikle düz ve düzgün olur.

♦ Referans veri noktasındaki sapmadan kaynaklanan, pim millerinin ve deliklerinin kaymasını, düzensiz gerilim dağılımını ve erken çatlamayı önler.

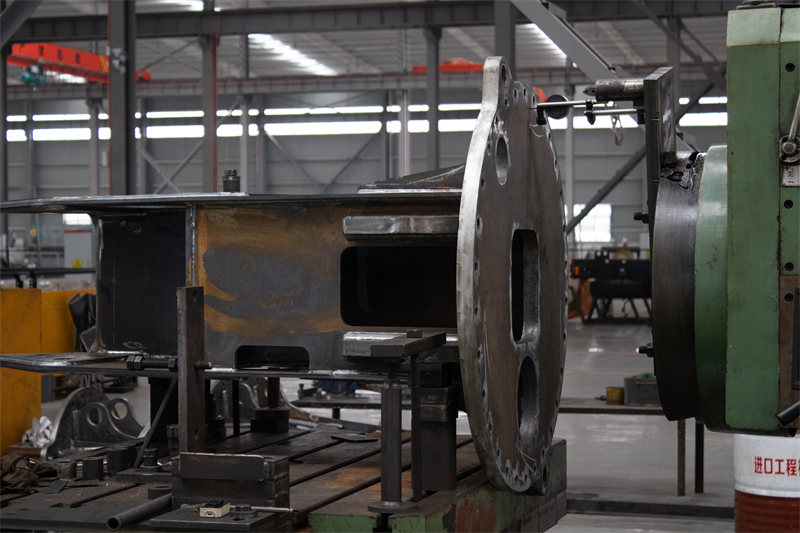

▣ Delme ve Frezeleme:

Sıkıcı: Dairesel delikleri hassas açıklık, üstün yuvarlaklık, doğru eşmerkezlilik ve pürüzsüz delik duvarları sağlayacak şekilde tamamlar.

Öğütme: İş parçası yüzeylerini düzleştirir ve parlatır, böylece mükemmel bir düzlük sağlar.

♦ Çalışma yüzeyleri minimum yükseklik sapması ve yüksek eşmerkezlilik özelliğine sahiptir.

♦ Delikler, iyi yuvarlaklığa sahip ve elips şeklinde bozulma olmaksızın, doğru boyutlardadır.

♦ Delik-yüzey dikliği ve delik aralıkları, sıkı ve kusursuz bir montaj için titizlikle kontrol edilir.

♦ Rulmanlar, miller, pim milleri ve flanşlar sallanmadan sorunsuz bir şekilde yerine oturur; dönüş sabittir, eksantriklik ve anormal aşınma yoktur.

♦ Düzgün kuvvet dağılımı, temas eden yüzeyler arasında sıkı bir temas sağlayarak gevşemeyi ve çatlamayı önler.

♦ Tüm iş parçalarında standart boyutlar, yedek parçaların değiştirilebilirliğini destekler.

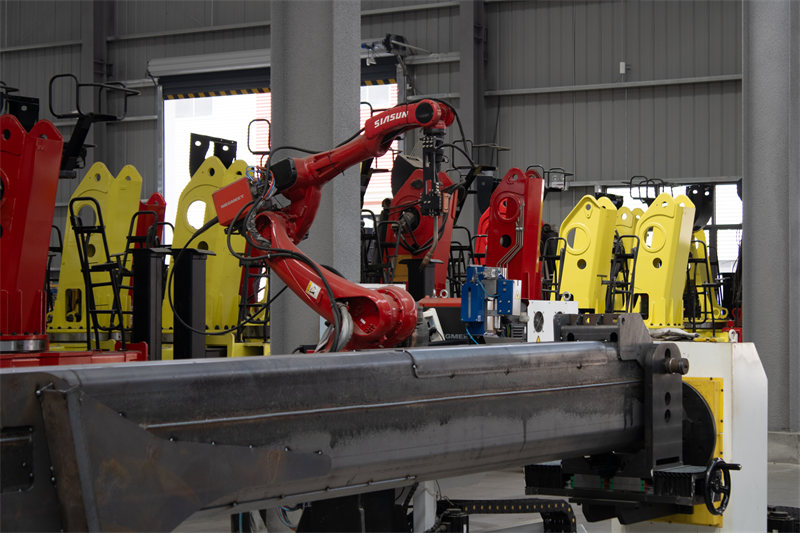

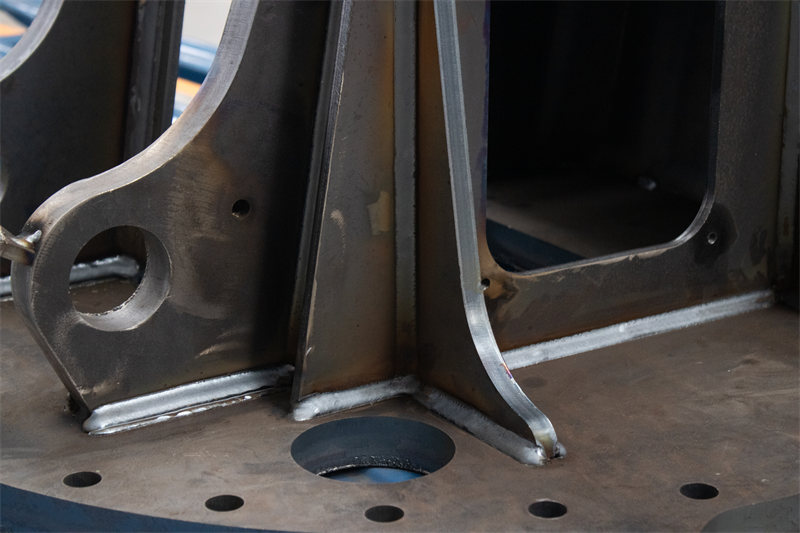

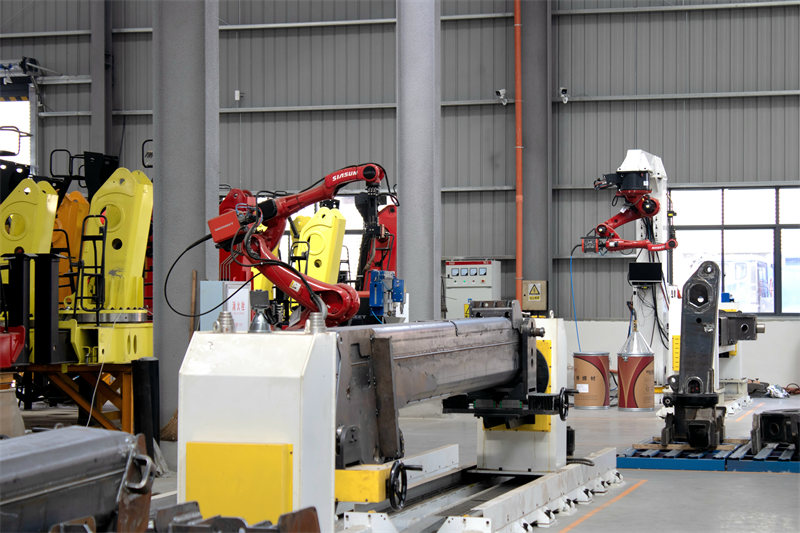

▣ Robotik Kaynak:

♦ Düzgün, estetik kaynak oluşumu. Sabit robotik hareket yolu, tutarlı kaynak genişliği ve düzenli kaynak dalgalanmaları sağlar.

♦ Üst üste binme, alt oyuk veya kaynak sıçraması yok. Temiz bir görünüm için kapsamlı kaynak sonrası taşlama ve cüruf temizleme işlemlerine gerek yok.

♦ Tutarlı kaynak noktaları kırışmayı ve deformasyonu önler. İstikrarlı ısı girişi, homojen ısıtma sağlar, bu nedenle iş parçaları nadiren deforme olur veya çöker.

♦ Uzun kaynaklar ve dairesel kaynaklar, kesintisiz, boşluksuz dikişler ve düzgün birleşim geçişleri ile üstün bir yüzey kalitesi sağlar.

♦ Homojen koruyucu gaz dağılımı, iç kusurları azaltır ve çekme dayanımını ve yorulma direncini artırır.

♦ Kontrol edilebilir ısı girişi ve sabit kaynak ritmi, eşit iç gerilim dağılımı sağlayarak, sonraki eğilme, yük taşıma ve titreşim koşulları altında kaynak çatlamasına karşı direnç gösterir.

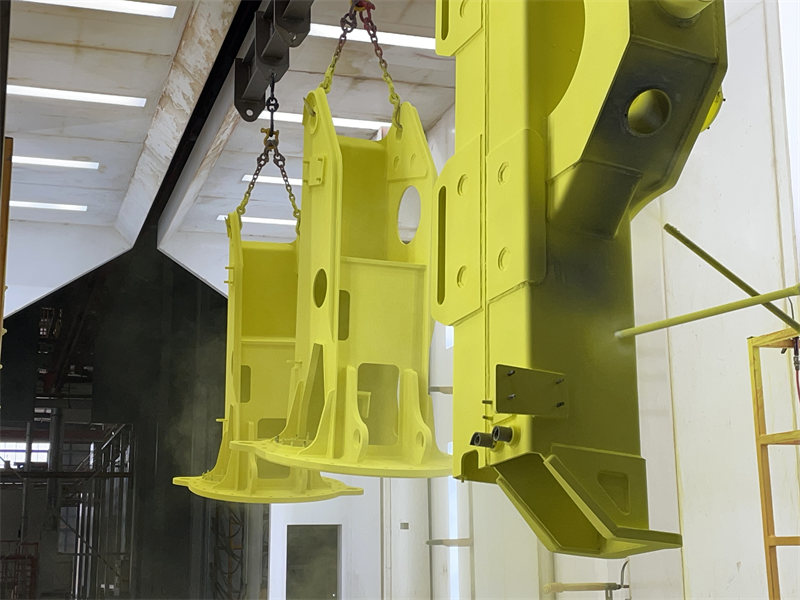

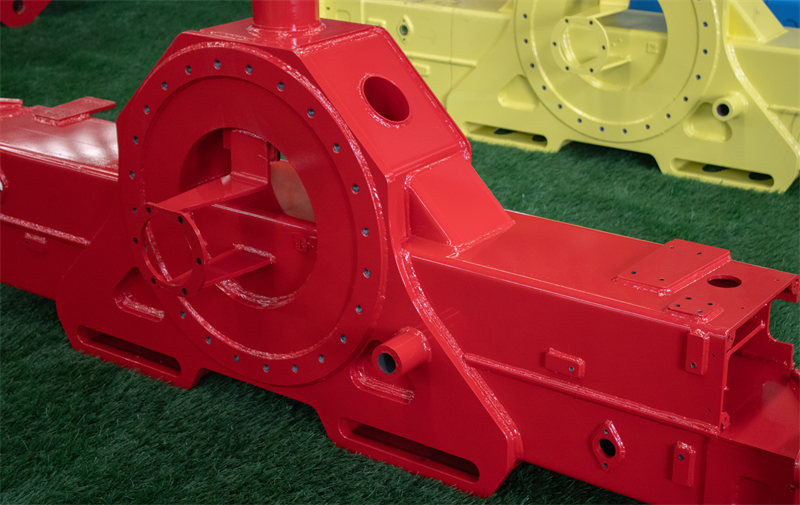

▣ Vinç Kaplama İşlemi:

♦ Kumlama

Kumlama işlemi, iş parçası yüzeylerindeki kireç ve kirleticileri temizleyerek görünümü iyileştirir. Çelik kumlama, toz boya yapışmasını artırmak için dokulu bir yüzey oluşturur. Avantajları: Kaynak gerilimini etkili bir şekilde azaltır, yorulma kırılması riskini düşürür ve bileşenlerin kullanım ömrünü uzatır.

♦ Yağdan Arındırma ve Yıkama İşlemi

İşlem akışı: Ön yağ alma → Yağ alma → Ön durulama → Durulama → Hava üfleme → Kurutma → Zorlamalı soğutma

Yağ giderme: İş parçası yüzeylerindeki yağ ve gres kirliliğini giderir.

Yıkama: İş parçalarındaki tüm yağ ve lekeleri temizlemek için 40°C'nin üzerinde ılık su kullanılır.

Yıkama işleminden sonra, 360° ölü açı içermeyen hava üfleme uygulanır, ardından 120°C'de kurutma ve iş parçasının sıcaklığını yaklaşık 50°C'ye düşürmek için zorlamalı soğutma yapılır.

♦ Toz Boya Kaplama

İş parçaları, kontur taraması için lazer tarama istasyonlarına taşınır, ardından toz boya kabinine aktarılır. Çok eksenli bağlantı teknolojisi kullanılarak, kabin içindeki 60'tan fazla ithal püskürtme tabancası, kör noktalar olmadan tüm iş parçası yüzeylerinde homojen kaplama katmanları oluşturur.

♦ Kürleme ve Pişirme

İş parçaları son fırınlama istasyonuna taşınır. İthal kızılötesi ısıtma ekipmanı (IfraSol), tozun hızlı bir şekilde erimesi için yüzeyden çekirdeğe kadar homojen ısıtma sağlar. Fırın, iki aşamalı bir fırınlama işlemi benimser: 120°C'de ön ısıtma ve 240°C'de 15-20 dakika süren ana ısıtma, tozun erimesini, düzleşmesini ve kürlenmesini sağlayarak mükemmel bir yüzey kalitesi elde edilmesini mümkün kılar.
