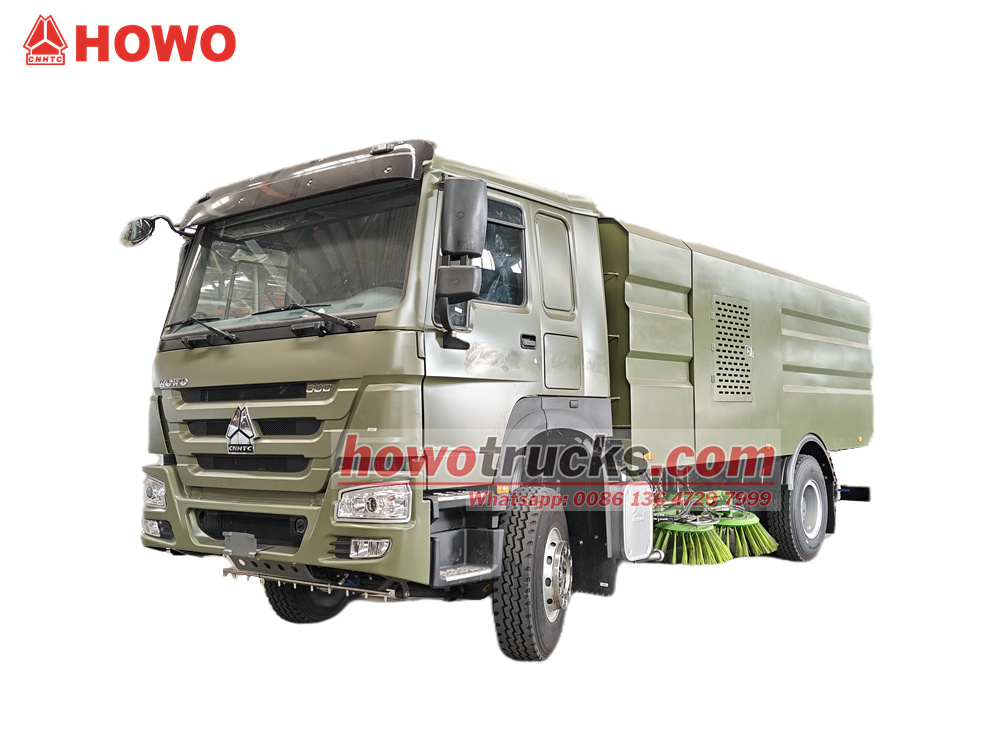

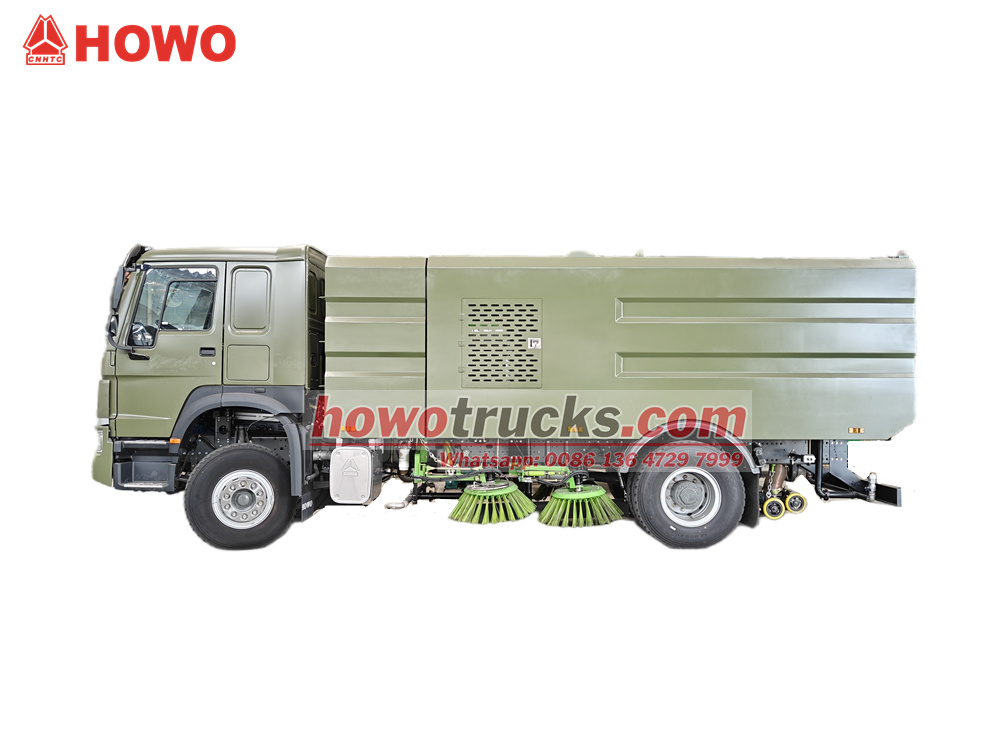

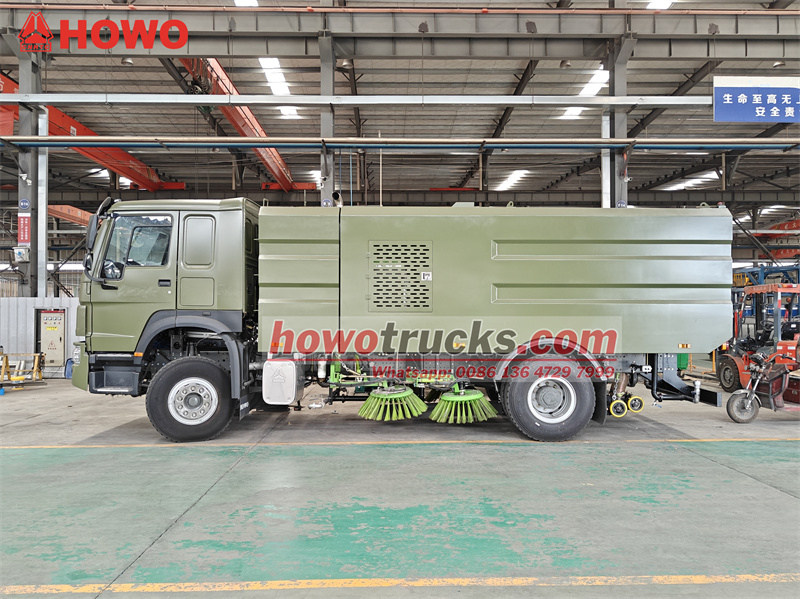

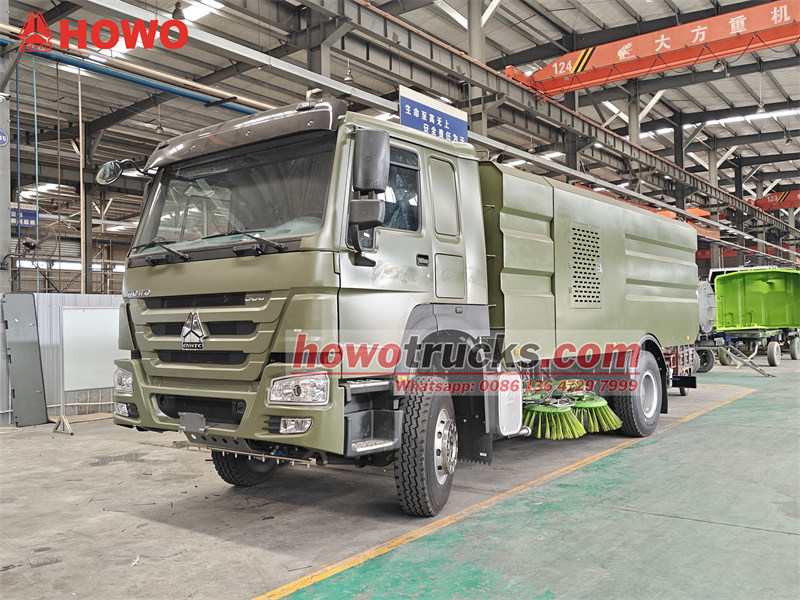

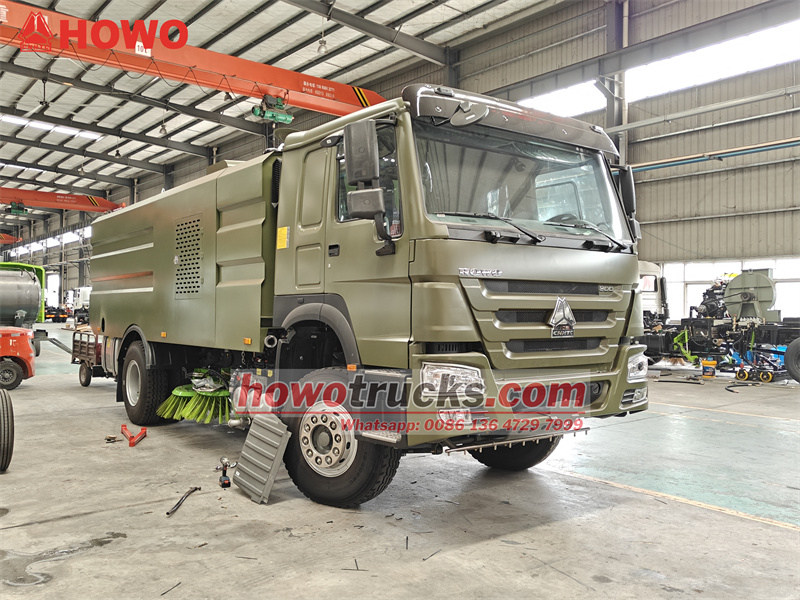

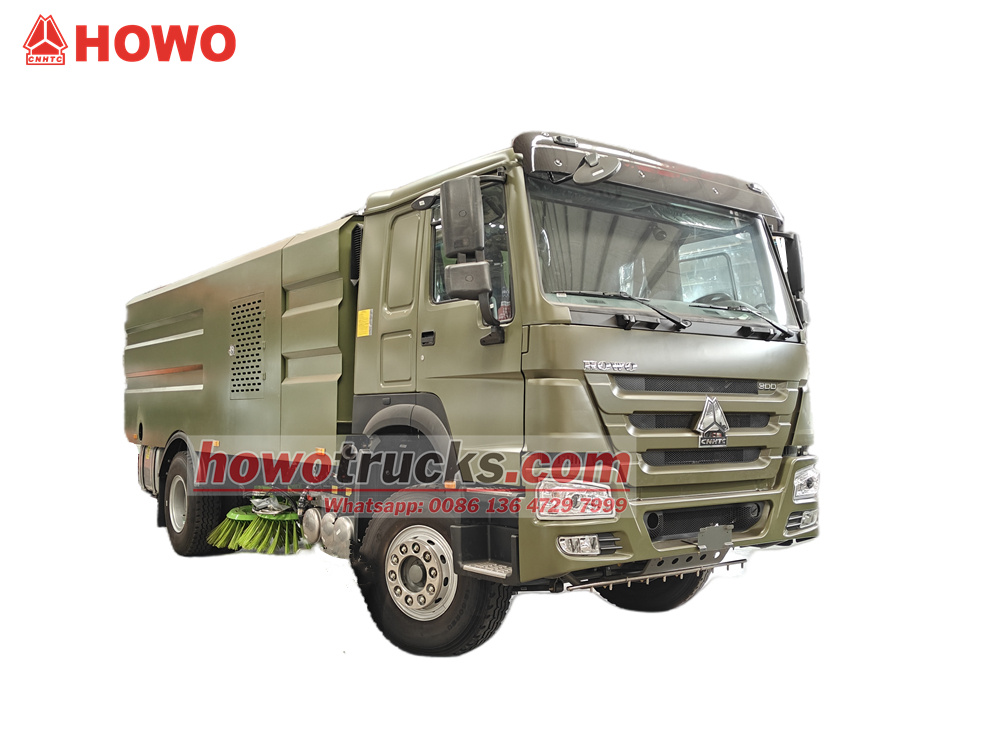

HOWO 12 m³ yol süpürme aracı, HOWO HW76 kabin şasisi temel alınarak modifiye edilmiştir. 4600 mm dingil mesafesine sahip olup, Weichai WP10.300E22 motor, Sinotruk HW19710 şanzıman, 4000 litrelik karbon çelik su deposu, 8000 litrelik paslanmaz çelik iç ve dış karbon çelik çöp kutuları ve Dongfeng Cummins B140 33 yardımcı motor ile donatılmıştır. Araçta dört süpürme fırçası ve bir vantuz, Weiye üfleyici, Almanya PINFL PF36 yüksek basınçlı pistonlu pompa (1150 dev/dak) ve Hangzhou Weilong 60/90 düşük basınçlı su pompası (60 m) bulunmaktadır.³Kabin önünde birden fazla yıkama nozulu ve süpürme fırçasının önünde bir püskürtme nozulu bulunmaktadır. Yüksek basınçlı su yıkama genişliği 2,5 m, süpürme fırçasının süpürme genişliği 3,5 m ve maksimum süpürme kapasitesi 60.000 m³'tür.³Süpürme hızı 3-20 km/saattir. Araç, kabindeki elektronik kontrol kutusu ve vantuzdaki işletim kontrol kutusu ile kontrol edilir.
Çalışma kapasitesi :
12cbmKabin tipi :
Howo HW76 cabinTahrik sistemi :
4x2,LHDDingil mesafesi (mm) :
4600Motora özel :
300 HP / WEICHAI WP10.300E22Dişli kutusu :
HW19710 transmission, 10 forward and 2 reverseÖn aks (kg) :
6500Arka aks (kg) :
11500OHowo 12 m³ kamyon üstü sokak süpürücüsüŞehir içi yollar, meydanlar, sanayi bölgeleri ve diğer yerlerin temizliği ve bakımı için tasarlanmış, son derece verimli bir temizlik aracıdır. 4.000 litrelik karbon çelik su deposu ve 8.000 litrelik paslanmaz çelik kaplı çöp kutusuna sahiptir. Süpürme sistemi, dört takım disk fırça ve geniş vantuzlar içerir; bu sayede 3,5 metreye kadar süpürme genişliği, 2,5 metreye kadar yüksek basınçlı yıkama genişliği ve maksimum 60.000 m³ süpürme kapasitesi sağlanır.³Araç, Alman yapımı yüksek basınçlı pompa, Hangzhou yapımı düşük basınçlı su pompası ve Weiye marka üfleyiciyi, toz bastırma için çok kademeli püskürtme sistemiyle birleştirerek çalışma sırasında düşük toz oluşumu sağlıyor.
Akıllı elektronik kontrol sistemi, kabin içinde ve vantuzların yakınında bulunan çift işletim kutularını entegre ederek, fırça kaldırma ve indirme, tank boşaltma ve üfleyici çalıştırma ve durdurma gibi fonksiyonların tek dokunuşla kontrol edilmesini sağlar ve böylece rahat ve verimli bir çalışma sunar. Bu araç, verimli, enerji tasarruflu ve çevre dostu çalışma sağlamak için güç sistemi, süpürme sistemi, su sistemi ve akıllı kontrol sistemini entegre eden modüler bir tasarıma sahiptir.

Fabrikamız kamyon alanında profesyonel bir üreticidir.
Tüm ürünlerin yepyeni ve yüksek kaliteli olduğunu garanti ediyoruz.
»Ⅰ.Ürün Tanımı ve Tanıtımı:
Üretici:CS TRUCKS GROUP LİMİTED
Ürün Özellikleri
1. Yüksek Verimlilik ve Enerji Tasarrufu: Çift motorlu tasarım, ana ve yardımcı motorlar arasında net bir iş bölümü sağlayan bağımsız güç aktarma sistemlerine sahiptir ve bu da enerji tüketimini %20'den fazla azaltır.
2. Çevreye Uygunluk: Çok aşamalı püskürtme özelliğine sahip tamamen kapalı bir temizleme sistemi, çalışma sırasında toz yoğunluğunu azaltır. ≤1 mg/m³.
3. Güvenilir ve Dayanıklı: Ana bileşenler (yüksek ve düşük basınçlı su pompaları, fanlar, yardımcı motorlar ve hidrolik sistemler gibi) tanınmış markalardan temin edilerek istikrarlı performans sağlanmaktadır.
4. Akıllı ve Kullanışlı: Elektronik kontrol sistemi, net çalışma mantığına sahip, yüksek düzeyde entegre bir tasarıma sahiptir ve sürücü eğitim maliyetlerini azaltır.
» II.HOWO 12CBM yol süpürme makinesi için ürün parametrelerikamyon:
| HOWO 12 metreküp yol süpürme kamyonu | ||
| Süpürme Kamyonu Ana Özellikleri | ||
| Araç Markası | CS KAMYONLARI | |
| Şasi Markası | ISUZU | |

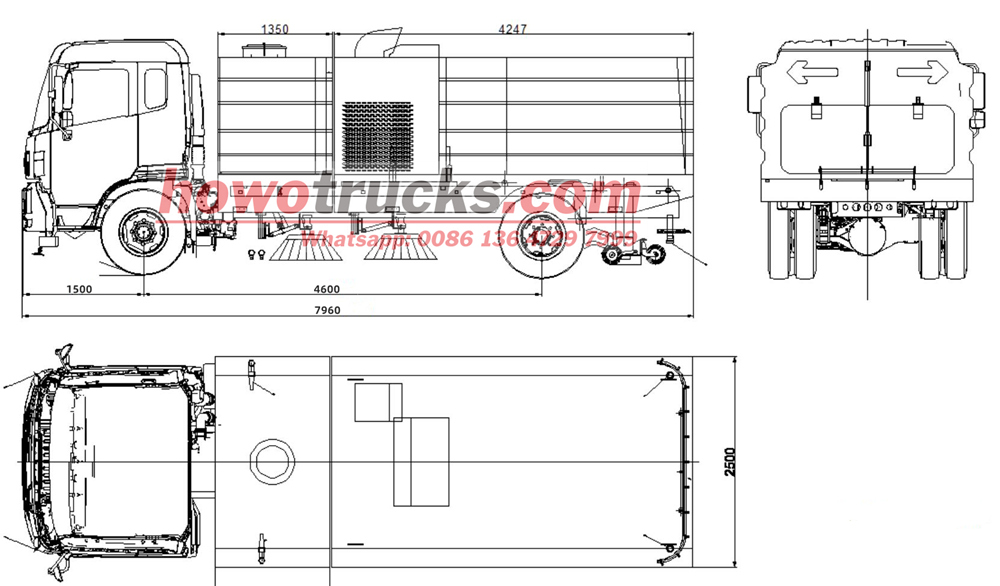

| Genel boyutlar (Uzunluk x Genişlik x Yükseklik) | 7960x2500x3100 mm | |
| Sürüş Tipi | 4x2 Sol direksiyonlu, 6 tekerlekli | |
| Dingil açıklığı | 4600mm | |
| Kabin | HOWO HW76 klimalı kabin, 2 koltuklar ve uyuyan, | |
| Ağırlık | GVW | 18000kg |
| Kaldırım ağırlığı | 11850 kg | |
|
Motor | Model | WEICHAI WP10.300E22 |
| Beygir gücü | 300 HP/220kW | |
| Motor tipi | Dizel | |
| Emisyon standardı | Euro 2 | |
| Bulaşma | Manuel | HW19710 şanzıman, 10 ileri vites + 2 geri vites |
| Tire | 12.00R20 | 6+1 yedek tire |
| Üst Yapı Parametresi | ||
| Su deposunun hacmi | 4000L | |
| Çöp kutusunun hacmi | 8000L | |
| Malzeme | su deposu: karbon çelik | |
| çöp tankıİç kısım paslanmaz çelik, dış kısım karbon çelik | ||
| Hidrolik valf | Tayvan'ın ünlü markası | |
| Hidrolik motor | Yerli ünlü marka | |
| Anahtar | Schneider kontrol anahtarı | |
|
Yardımcı motor | Marka | Dongfeng Cummins B140 33 |
| Tip | Sıralı 4 silindirli, turboşarjlı ve ara soğutmalı,dizel | |
| Beygir gücü | 140HP | |
| Nominal Güç/Maksimum Net Güç | 103/101kW | |
| İzin verilen irtifa sınırı | 3000 metre | |
| Nominal hız | 2500 devir/dakika | |
| Rölanti Hızı | 750 devir/dakika | |
| Maksimum tork | 502 N.m | |
| Yer değiştirme | 3,9 litre | |
| Nominal beygir gücünde yakıt tüketimi | 88 mm³/strecke | |
| Emisyon standardı | Euro 3 | |
|
Yüksek basınçlı yıkama Teknik | yıkama genişliği (mm) | 2500 mm |
| Yıkama hızı | 3-20 km/sa | |
| yıkama suyu basıncı | 10 MPa | |
| Su pompası akış hızı | 154 L/dakika | |
|
Kapsamlı Teknik | Maksimum süpürme genişliği (mm) | 3,5 metre |
| Maksimum süpürme kapasitesi | 60000 metre3/h | |
| Süpürme hızı | 3-20 km/sa | |
| Temizlik verimliliği | ≥%98 | |
| Maksimum partikül solunumu | 110 mm | |
| Disk plakası fırça uzatma boyutu | ≥400 mm | |

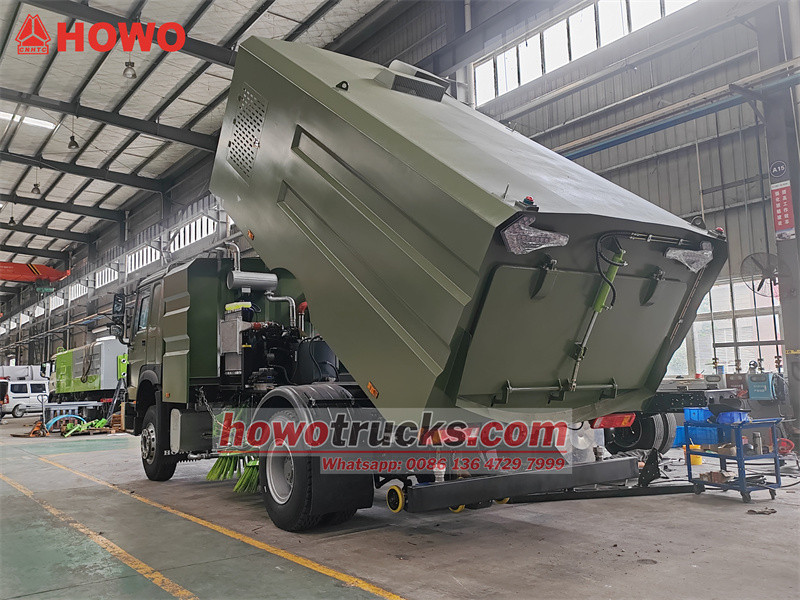

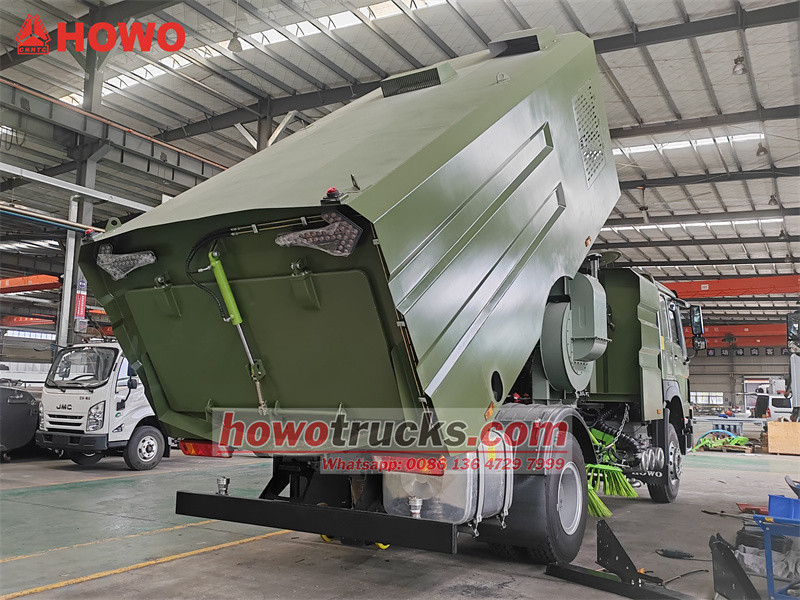

| Çöp tankı kapağının maksimum boşaltma açısı | ≥50° | |
|
Süpürme sistemi |
Tip | Toplam 4 adet Orta kısma monte edilmiş fırçalar ve 1 emme diski bulunur, hidrolik motorla tahrik edilir, hızı ayarlanabilir, bağımsız olarak kontrol edilebilir ve otomatik kaçınma fonksiyonuna sahiptir. |
| Süpürme fırçası çapı | Φ850mm | |
| Süpürme diski hızı | 110 dev/dak yüksek hız, 80 dev/dak orta hız, 50 dev/dak düşük hız | |
| Disk eğim açısı ayarı | İleriye dönüklük 4° ~ 6° dışa dönüklük 4° ~ 7° | |
|
Emme diski | Tip | Çift emme deliği, hidrolik kontrol, yaylı süspansiyon |
| Emme deliği çapı | 180 mm | |
| Vakum diskinin genişliği | 2400 mm | |
|
Hidrolik sistem | Tip | Açık tip, elektrik kontrolü |
| Ana bileşenler | Dişli pompa, hidrolik motor, hidrolik silindir, solenoid valf | |
| Basınç | 16 MPa | |
| Hidrolik yağ hacmi | 60 litre | |
| Yağ sıcaklığı | 60°C | |
| Su püskürtme sistemi | Bileşenler | Pompa, nozul(ön yıkama ve arka sulama)Su filtresi, vb. |
|
Yüksek basınçlı su sistemi | Tip | Yüksek basınçlı pistonlu pompa |
| Model | Almanya PINFL PF36 | |
| Sistem Basıncı | 10 MPa | |
| Dönme hızı | 1150 devir/dakika | |
| Su vanası tipi | hidrolik yüksek basınçlı küresel vana | |
| Su vanası basıncı | 7 MPa | |
| Meme tipi | Yüksek basınçlı yıkama tipi | |
| Su filtresi | Süzgeç ağı | |
| Vinç | 20 metre | |
|
Düşük basınçlı su sistemi | Model | Hangzhou Weilong 60/90 |
| Akış hızı | 60 metre3/h | |
| Su dağıtım mesafesi | 90 metre | |
| Yıkama genişliği | 24m | |
| Yan püskürtme çubuğu | tip | Otomatik kaçınma fonksiyonlu V tipi püskürtme çubuğu |
|
Elektrik sistemi | Tip | DC24V, PLC kontrolü |
| Volt | 24V | |
| Pil | 2x12V | |
| Aletler | ||
| Yangın hortumu | 2 adet | |
| Ateş anahtarı | 1 adet | |
| Su filtresi anahtarı | 1 adet | |
| Yüksek basınçlı püskürtme tabancası | 1 adet | |
| Manuel hidrolik pompa kolu | 1 adet | |
| Yedek parça | ||
| Süpürme fırçası | 88 adet | |
| Fan contası | 1 adet | |
| Arka kapı contası | 1 adet | |
| Emme borusu contası | 2 adet | |
| İthal Parça Listesi | ||
| Yüksek basınçlı su pompası | Almanya PINFL PF36 | |
| Otomatik boşaltma vanası | Almanya PINFL VB200/150 | |
| Tahliye vanası | Almanya PINFL VS200-180 | |
| Elektrik kontrol kutusu kontrolörü | Almanya STW | |
| Döner anahtar | Japonya | |
| Atıksu tankı sensörü | Amerika | |
| Hidrolik valfler | Tayvan SWH-G02-C4-D2H | |

» Ⅲ.Ürün Ayrıntılı giriş

Şasi Yapılandırması
• Şasi Modeli: Sinotruk HOWO HW76 kabin şasisi, 4600 mm dingil mesafesi.
• Ana Motor: Weichai WP10.300E22 dizel motor, 9.5L hacim, 300 HP/220 kW maksimum güç, güçlü performans ve mükemmel yakıt ekonomisi sunar.
• Bulaşma: Sinotruk HW19710 manuel şanzıman (10 vitesli), yumuşak vites geçişi, güçlü tork kapasitesi ve ana motorla mükemmel uyumuyla öne çıkar.

Üst yapı
• Çöp Kutusu: 8000 litre kapasiteye sahip olan bu ürün, paslanmaz çelik iç astar ve karbon çelik dış astarın kompozit yapısıyla, paslanmaz çeliğin korozyon direncini karbon çeliğin yapısal sağlamlığıyla birleştirerek uzun kullanım ömrü ve kolay bakım sağlar.
• Su Deposu: 4000 litre kapasiteli. Karbon çelikten üretilen bu tank, yüksek basınçlı yıkama ve toz bastırma sistemleri için yeterli miktarda su sağlar.

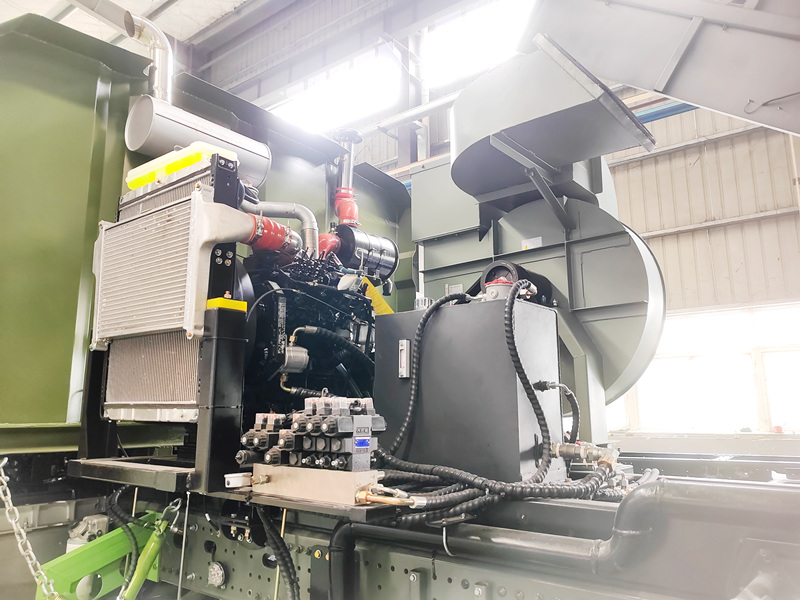

• Yardımcı Motor: Dongfeng Cummins B140 33 dizel motorla donatılan bu ünite, yol süpürme aracının üst sistemlerine (üfleyici, su pompası vb.) güç sağlamak üzere tasarlanmıştır ve istikrarlı performans ile düşük güç tüketimi sunar.

• Süpürme Sistemi:

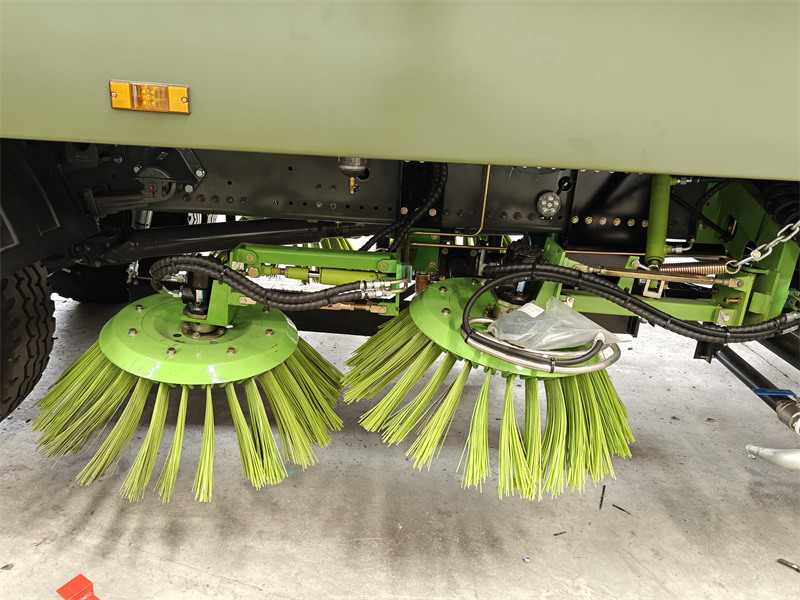

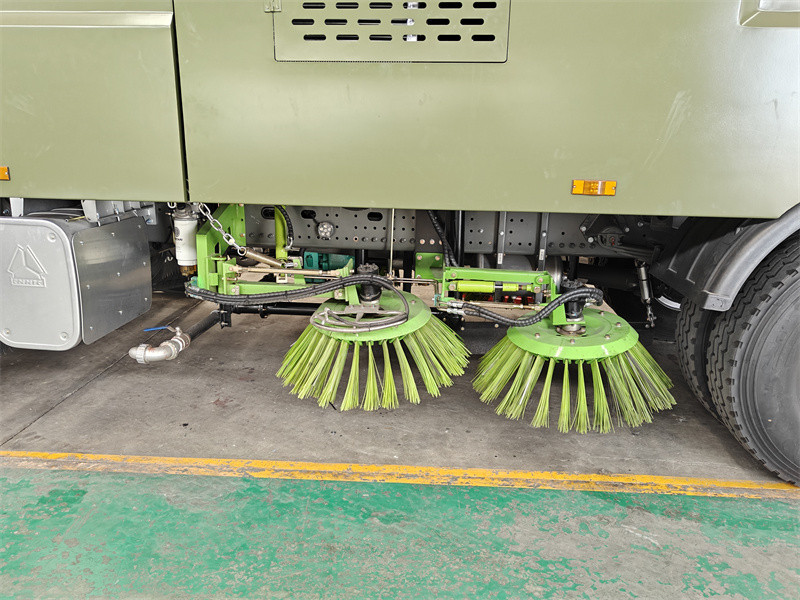

◊ Fırçalar: Her iki tarafta 2'şer adet olmak üzere toplam 4 fırçayla donatılmış olup, birden fazla kombine süpürme modunda çalışabilmektedir.
◊ Süpürme Genişliği: Maksimum süpürme genişliği 3,5 metreye ulaşarak yüksek operasyonel verimlilik sağlar.
◊ Maksimum Süpürme Kapasitesi: Saatte 60.000 m³'e kadar.
◊ Çalışma Hızı: 3-20 km/sa, yol kirlilik seviyelerine göre ayarlanabilir.
• Vakum Sistemi:

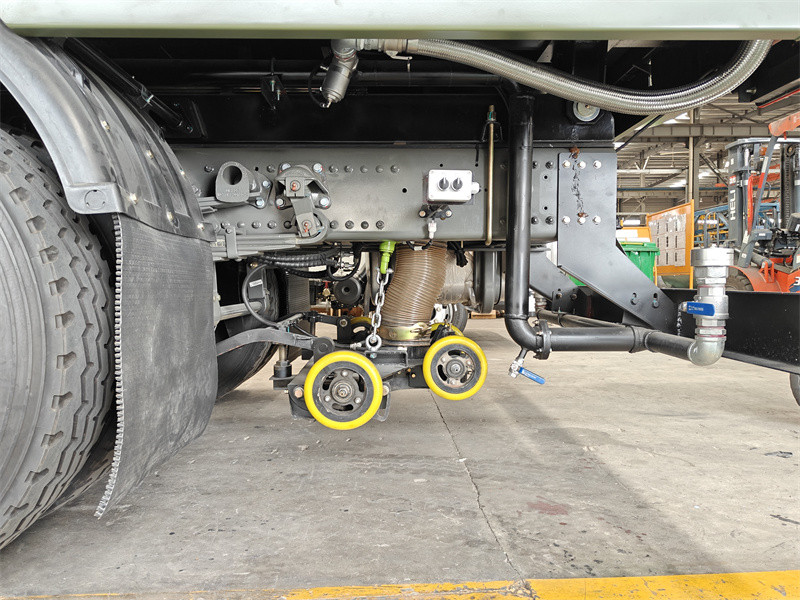

Geniş girişli emme ağzı, fanla koordineli çalışarak fırçalar tarafından toplanan döküntüleri güçlü bir şekilde toplayıp çöp tankına taşır.

• Yüksek Basınçlı Yıkama Sistemi:
◊ Yüksek Basınçlı Pompa: Almanya üretimi PINFL PF36 yüksek basınçlı pistonlu pompa (çalışma hızı 1150 dev/dak, basınç 16 MPa, debi 150 L/dak), inatçı lekeleri çıkarmak için son derece yüksek basınçlı su sağlar.
◊ Yıkama Genişliği: Yüksek basınçlı yıkama genişliği 2,5 metredir.
◊ Meme Ucu Yerleşimi: Kabin ön tarafına, zeminin etkili bir şekilde yıkanması için birden fazla yıkama başlığı yerleştirilmiştir.
• Düşük Basınçlı Toz Bastırma Sistemi:
◊ Düşük Basınçlı Pompa: Hangzhou Weilong 60/90 düşük basınçlı su pompası, 60 m³/h debiye sahiptir. Çalışma sırasında ikincil toz kirliliğini önlemek için, fırçaların önüne ek olarak yelpaze şeklinde püskürtme nozulları yerleştirilmiştir.

• Fan Sistemi:
◊ Weiye fanı kullanan bu ürün, yüksek hava basıncı ve geniş hava akışı sağlayarak emme ağzı için güçlü bir emiş gücü oluşturur ve atıkların tamamen geri kazanılmasını sağlar. Fanın içinde biriken toz ve kalıntıları otomatik olarak temizleyen kendi kendini temizleme fonksiyonu ile donatılmıştır, böylece verimli çalışma sağlanır.
◊ Fırçaların önüne de püskürtme uçları takılarak yıkama ve süpürme işlemleri arasında mükemmel bir koordinasyon sağlanır.
»IV.İşletme ve Kontrol
Araç, esnek ve verimli çalışma için iki operasyonel kontrol sistemiyle donatılmıştır:

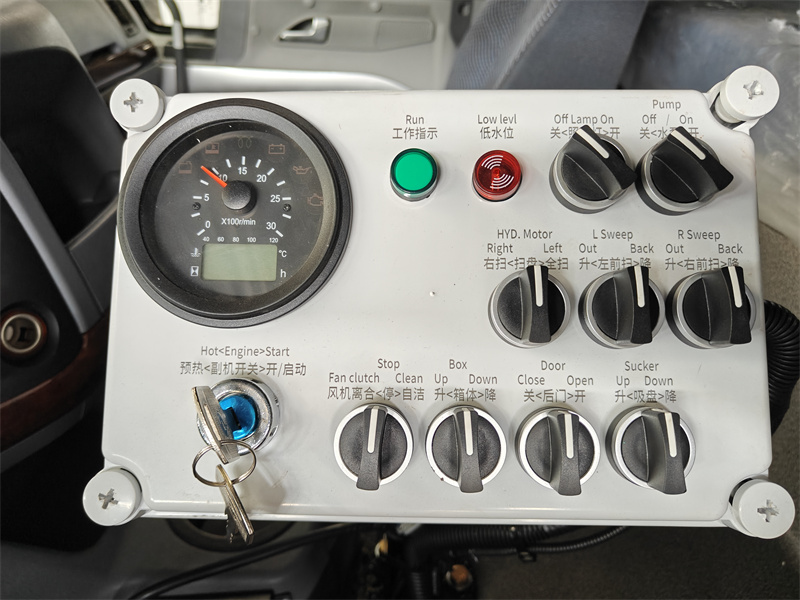

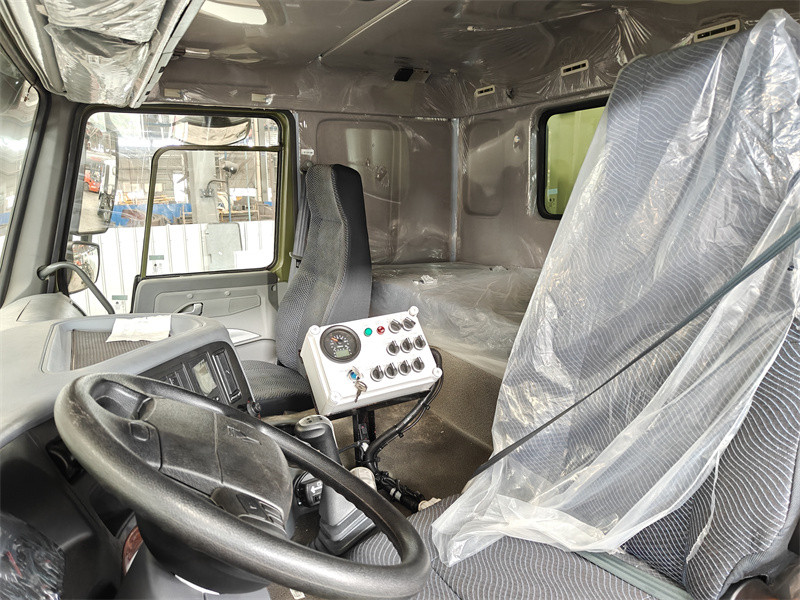

1. Kabin İçi Kontrol Paneli: Tüm önemli fonksiyonların kontrolünü ve ekranını entegre ederek operatörün kabinden çıkmadan çoğu görevi gerçekleştirmesine olanak tanır. İçerir:
★ Teşhir Ünitesi: Yardımcı motor devir göstergesi, çalışma durumu göstergeleri, düşük su seviyesi uyarı lambası.
★Fonksiyon Anahtarları: Aydınlatma şalteri, su pompası şalteri.
★ Kontrol Düğmeleri:

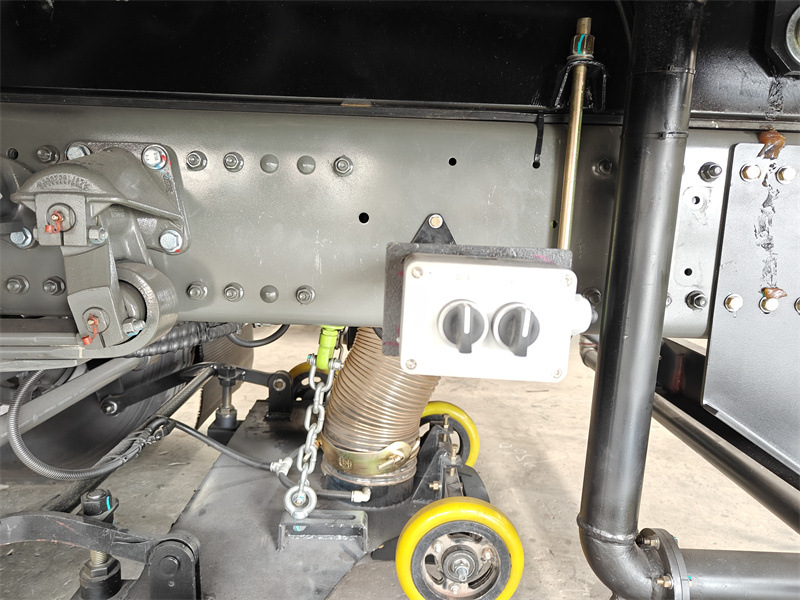

2. Emme ağzının yakınındaki yardımcı kontrol kutusu:
Kullanım kolaylığı için tasarlanan bu yardımcı kontrol kutusu şunları içerir:
Arka kapı açma/kapama düğmesi
