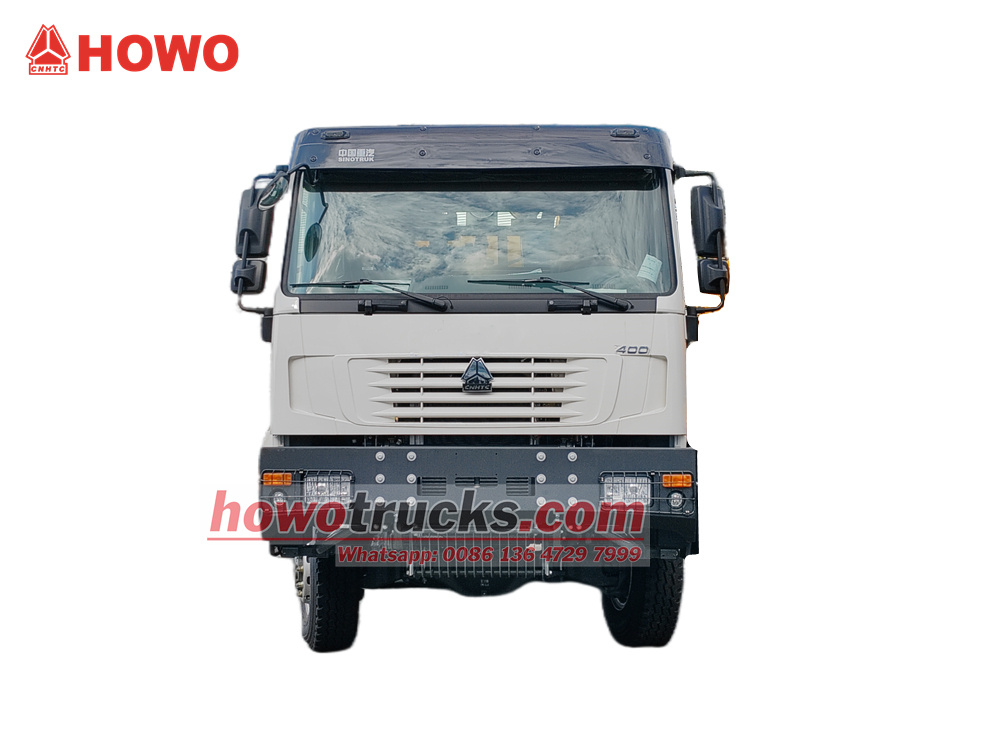

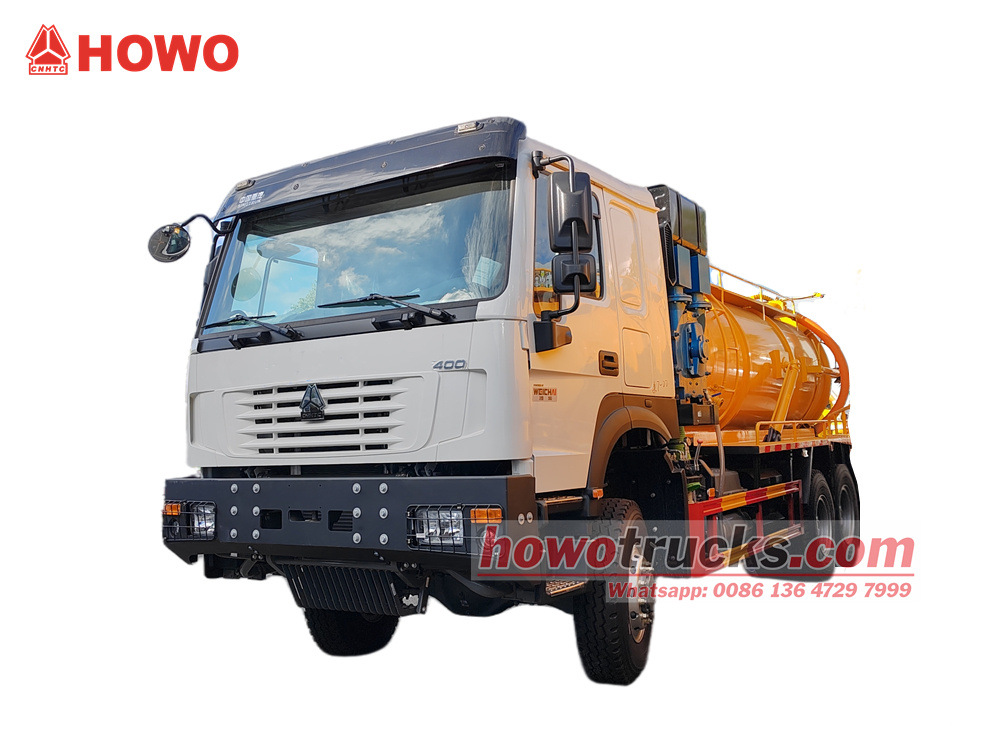

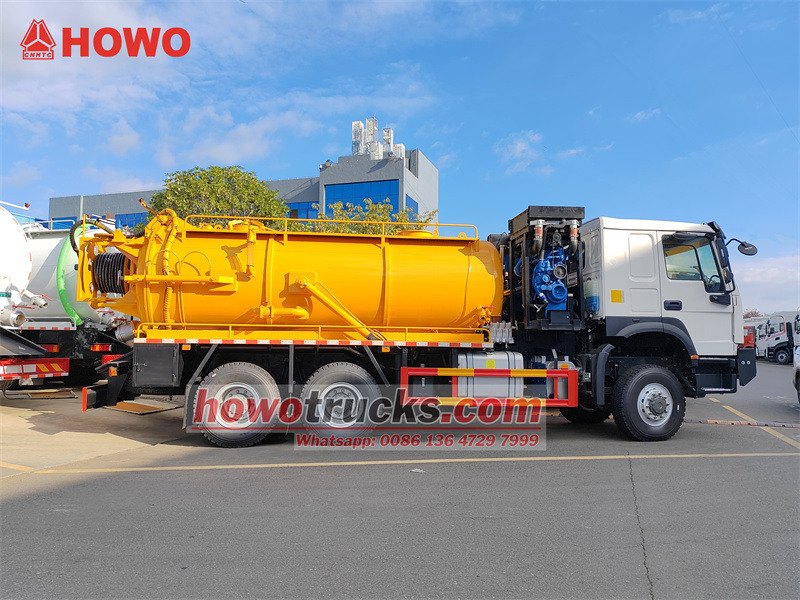

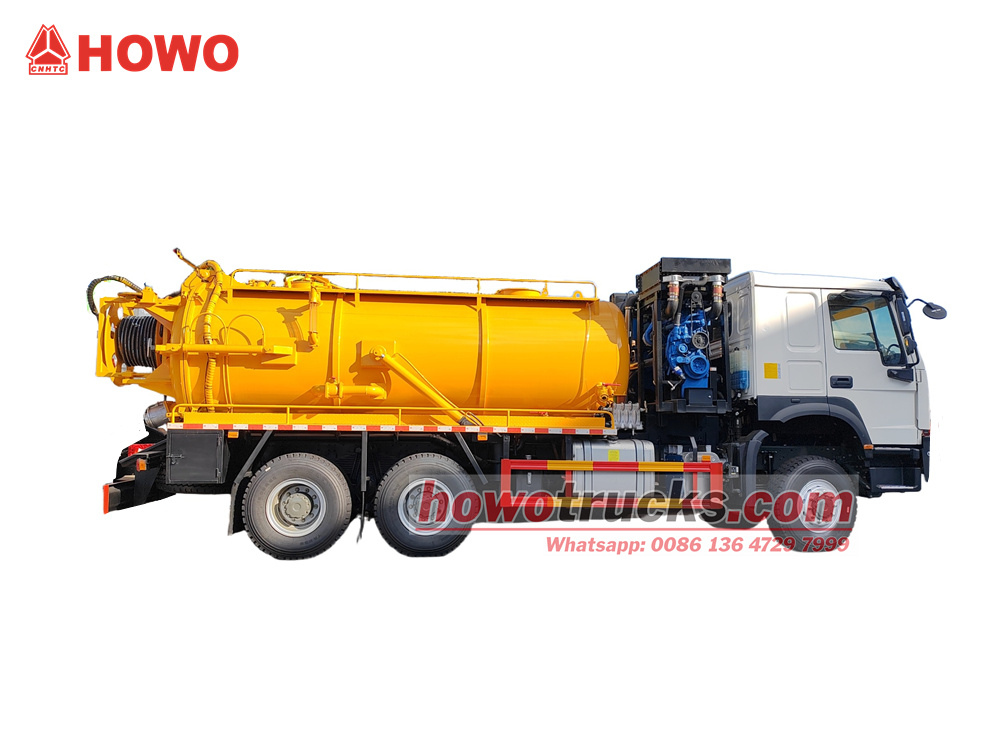

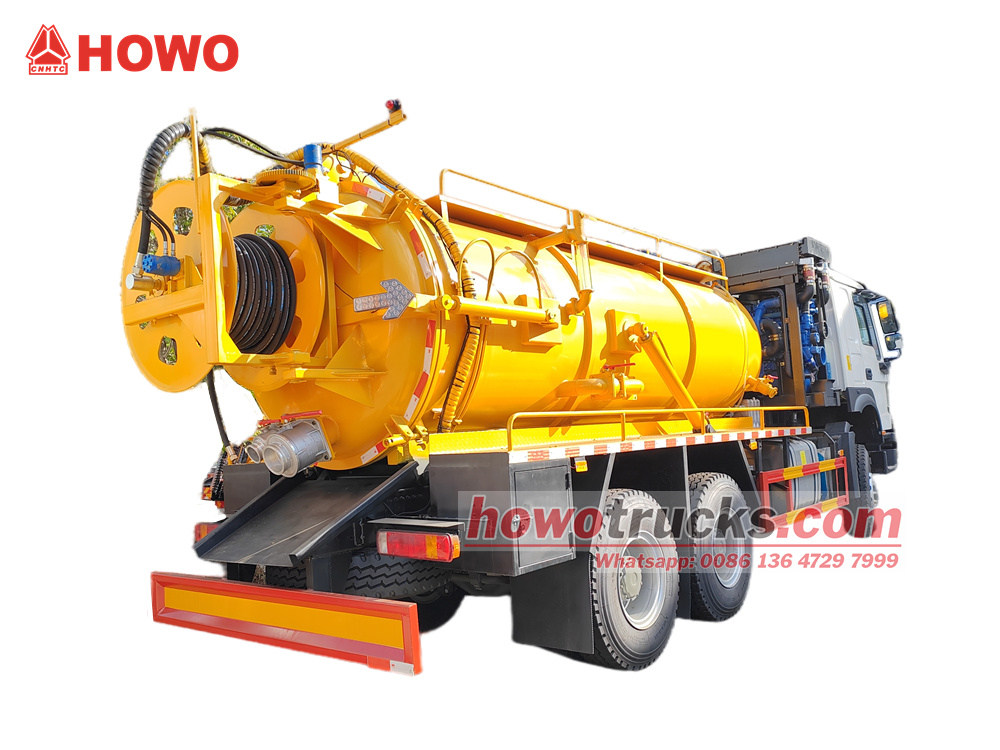

HOWO 6X6 12 metreküp kapasiteli kombine tarama aracı, Sinotruk HOWO 6x6 dört tekerlekten çekişli şasi temel alınarak modifiye edilmiştir. Yarım kabinli, 4300 mm + 1400 mm dingil mesafesine sahip olup, Weichai WP10H400E62 Euro 6 400 hp motor ve HW19710 10 vitesli şanzıman ile donatılmıştır. Araç, her biri ayrı bölmelere sahip 10 metreküp atık su tankı ve 2 metreküp temizleme suyu tankı ile donatılmıştır.
Howo atık su emme aracı, hidrolik yağ tankı, tahliye vanası, SK-15 su sirkülasyonlu vakum pompası, atık su emme ve tahliye borusu, yüksek basınçlı temizleme pompası, yüksek basınçlı temizleme makarası, su buharı ayırıcı, yağ-gaz ayırıcı, sıvı seviyesi gözlem penceresi ve merdiven ile donatılmıştır.
Çalışma kapasitesi :
12cbmKabin tipi :
Howo one and half cabinTahrik sistemi :
6x6,LHDDingil mesafesi (mm) :
4300+1400Motora özel :
400HP/WP10H400E62Dişli kutusu :
HW 19710 10-speed,manualÖn aks (kg) :
7000Arka aks (kg) :
1800(2 axles)
Üretici:CSKAMYON GRUBU LİMİTED.
Biz özel araçlar konusunda uzmanlaşmış profesyonel bir üreticiyiz.
Yepyeni ve%100Kalitegarantili.
▶Ⅰ. Ürün Tanıtımı:

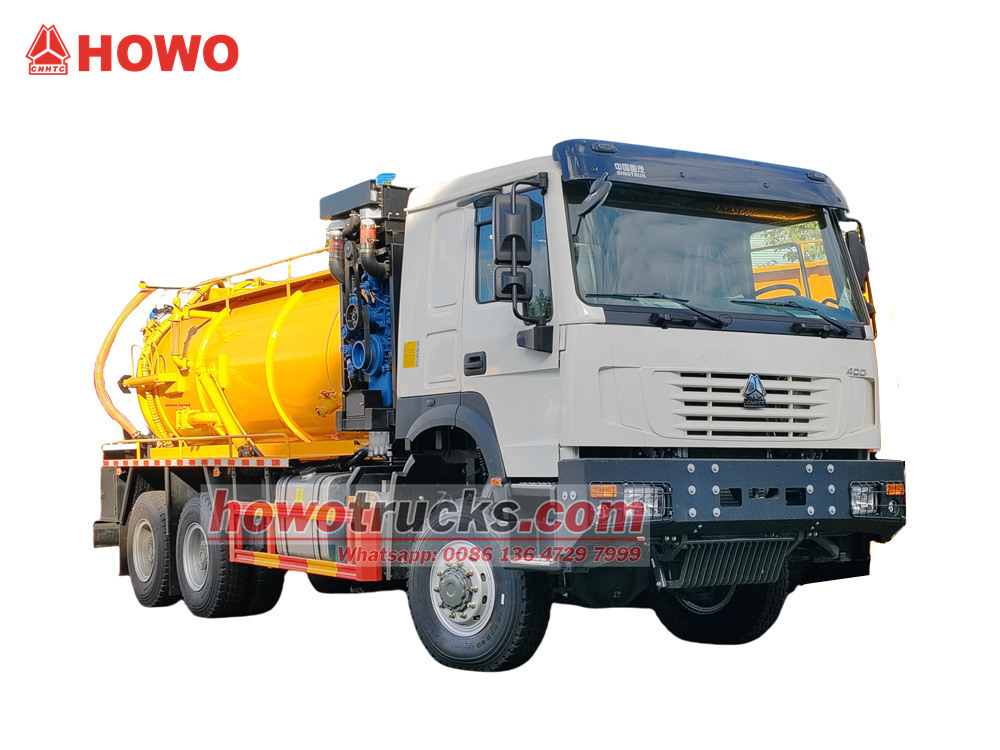

OHowo 6x6 Kombine Vakumlu Jetleme Aracı Şehir içi boru temizleme, kanalizasyon tahliyesi ve yüksek basınçlı temizlik işlemleri için tasarlanmıştır. 400 beygir gücünde Weichai motoru ve 10 vitesli şanzımanı ile güçlü bir performans sunar. Araçta entegre 10 metrelik bir sistem bulunmaktadır.³ atıksu tankı ve 2 metrelik bir³ Her biri ayrı bölmelere sahip temiz su tankı. SK-15 su sirkülasyonlu vakum pompası, yüksek basınçlı temizleme pompası ve makara ile donatılmış olup, atık su emme, drenaj ve boru yıkama işlemlerini verimli bir şekilde tamamlar. Bu araç, atık su emme, drenaj ve yüksek basınçlı yıkama fonksiyonlarını entegre ederek, karmaşık yol koşulları ve yüksek yoğunluklu operasyonlar için uygun hale gelir ve her türlü arazi koşulunda verimli performans sunar.
▶II. ÜrünÖzellikler:
1. Her türlü araziye uyum sağlama yeteneği: 6x6 çekiş sistemi ve yüksek yerden yükseklik sağlayan şasi, kentsel sel baskınları ve dağlık yollar gibi karmaşık senaryoların üstesinden kolayca gelir.
2. Çok amaçlı araç: Entegre atık su emme, drenaj ve yüksek basınçlı yıkama fonksiyonları, ekipman yatırım maliyetlerini düşürür.
3. Verimli çalışma: Bölmeli tasarım, yüksek güçlü vakum pompası ve yüksek basınçlı temizleme pompası, çalışma döngülerini kısaltır ve tek seferde verimliliği artırır.
4. Güvenilir ve dayanıklı: Sinotruk HOWO şasisi ve Weichai motorunun üstün güç aktarım sistemi, düşük arıza oranı ve kolay bakım sağlar.
▶II. ÜrünTeknik Özellikler:
| Howo 6x6Hidro jetleme yöntemiyle kanal temizleme kamyonu | ||||
| Genel | Araç Markası | CS KAMYONLARI | ||
| Araç Modeli | CS5250GXH | |||
| Şasi Markası | ISUZU | |||
| Genel Boyutlar | 9350 * 2550 * 3930 mm | |||
| Brüt Araç Ağırlığı / Boş Ağırlık | 25000 kg / 12500 kilogram | |||
| Aks yükleri | 7000/18000 (İki akslı grup) | |||
| Taksi | Kabin Kapasitesi | SINOTRUK HOWO 6X6 şasi kabin, bir buçuk sıra koltuklu, klima, USB, direksiyon asistanı özellikli. | ||
| Motor | Yakıt Türü | Sıralı 6 silindirli, direkt enjeksiyonlu, su soğutmalı, dört zamanlı, turboşarjlı ve ara soğutmalı, elektronik kontrollü yüksek basınçlı common rail, Hi+SC | ||
| Marka | WEICHAI | |||
| Model | WP10H400E62 | |||
| Güç | 400 HP/ 294kW | |||
| Nominal hız | 1900 devir/dakika | |||
| Maksimum tork | 1900 N.m | |||
| Maksimum tork hızı | 1200-1300 devir/dakika | |||
| Yer değiştirme | 9,5 litre | |||
| Emisyon Standardı | Euro 2 | |||
| Şasi | Sürüş Tipi | 6x6, sol el arabası | ||
| Bulaşma | HW19710 10 vitesli, manuel | |||
| Dingil açıklığı | 4300+1400mm | |||
| Aks sayısı | 3 | |||
| Lastik Özellikleri | 12.00R20 | |||
| Lastik Numarası | 10 lastikler ve 1 yedek lastik | |||
| Maksimum Hız | 85 km/sa | |||
| Boyamak | Metalik boya | |||
| Üst yapı | Tank | Tank Kapasitesi | 10000 litre atıksu tankı, 2000 litre temizleme suyu tankı | |
| Tank Malzemesi | Karbon çelik | |||
| Vakum Pompası | Yüksek Basınç Vakum Pompa | SK-15 YIFENG Su sirkülasyonlu vakum pompası | ||
| Maksimum basınç | 8000 Pa | |||
| Pompalama hızı | 15 metre³/dk | |||
| vakum seviyesi(-450mmHg) patlama oran | 13,5 m³/dk | |||
| Tank kaldırma açısı | 45 derece | |||
| Nominal hız | 970 devir/dakika | |||
| Güç | Vakum pompası | 30 kW | ||
| Kompresör | 37 kW | |||
| Emme Başlığı | 7m | |||
| Nozullar | Bir dizi nozul dahil | |||
| Vakum Pompası | Son derece verimli, vakum oranı 93%, hızlı emme ve boşaltma, emme yüksekliği 6m. | |||
| Yüksek Basınçlı Pompa | Tip | SYLT/SY90-56 | ||
| Akış | 350 L/dakika | |||
| Basınç | 17 MPa | |||
| Yüksek Basınç Borusu | 30 metre çapında yüksek basınçlı su boru hattıφ19 | |||
| Püskürtme Nozulu | Farklı modellerde standart 10 ünite. | |||
| Katı maddelerin tamamen boşaltılması için arka kapı hidrolik olarak açılabilir. | ||||
| Tüm standart aksesuarlar: menhol kapağı, alet takımı, İngilizce kullanım kılavuzu... | ||||
| İsteğe bağlı | ** Tank malzemesi paslanmaz çelik olabilir. | |||
▶Ⅲ. ÜrünDetaylar:

Ana Şasi Yapılandırması
1. Sürüş Tipi: 6x6 dört tekerlekten çekişli, çamur, yamaçlar ve stabilize yollar gibi zorlu koşullar için uygundur.
2. Kabin: Bir buçuk sıralı kabin, üç kişilik oturma kapasitesi.
3. Dingil mesafesi: 4300 + 1400 mm çift dingil mesafeli düzen.
4. Güç Aktarım Sistemi:
Motor: Euro 6 emisyon standartlarını karşılayan Weichai WP10H400E62, güçlü 400 beygir gücü ve yüksek düşük devir torku ile ağır yük tırmanışları için uygundur.
o Şanzıman: Geniş bir vites ve oran yelpazesi sunan HW19710 10 vitesli manuel şanzıman.

Üst Vücut Sistemi:

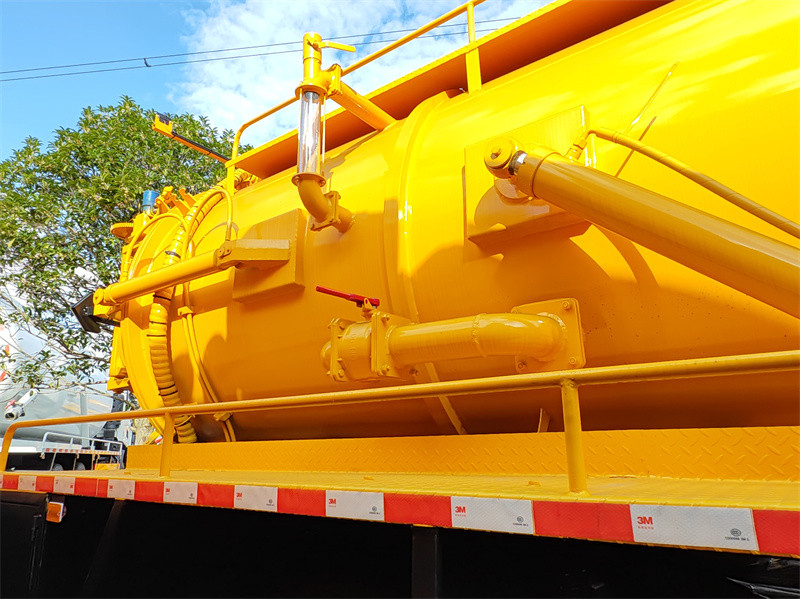

Üst gövde, 12 metreküplük bir tankı ve çeşitli özel işletme ekipmanlarını entegre eden, birleşik tarama aracının çekirdeğini oluşturmaktadır.
• Tank Montajı:
Toplam Kapasite: 12 metreküp.
o Ayrı Bölmeli Tasarım: 10 metreküp atık su tankı ve 2 metreküp temiz su tankı kullanır. Bu tasarım, temiz ve kirli ortamların kesin olarak ayrılmasını sağlar. Temiz su tankı, yüksek basınçlı temizleme sistemi için temiz su sağlarken, atık su tankı geri kazanılan atıkları depolar. Bu ayrı bölmeler, ikisi arasında etkileşimi önleyerek operasyonel verimliliği ve kolaylığı önemli ölçüde artırır.

Temel İşletim Bileşenleri:
1. Vakum Emme Sistemi:

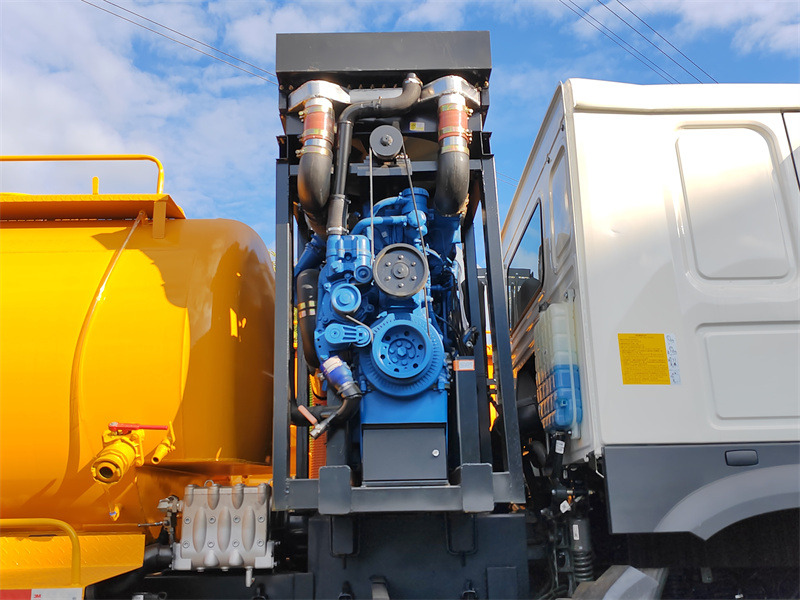

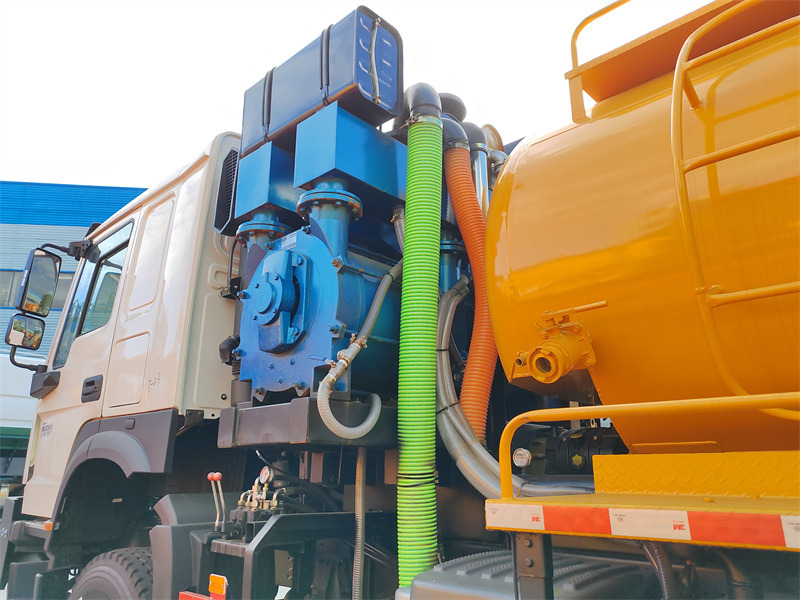

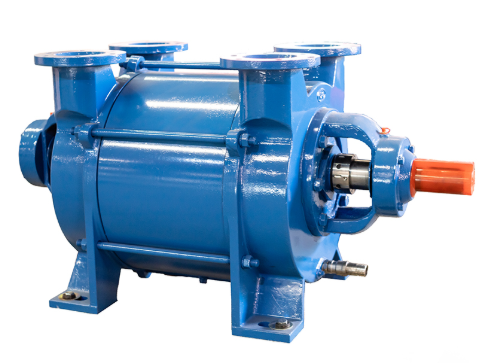

Temel Ekipmanlar:Yifeng SK-15 su sirkülasyonlu vakum pompası. Maksimum emme kapasitesi 15 m'dir.³Dakikada -0,093 MPa maksimum vakum kapasitesiyle bu pompa, hızlı pompalama hızı, yüksek vakum ve az miktarda sıvıya dayanabilme özelliği sunarak verimli atık su arıtımının anahtarıdır.
Yardımcı Sistemler: Su buharı ayırıcı ve yağ-gaz ayırıcı ile donatılmış olan bu cihazlar, emilen havadaki nemi ve yağ buharını etkili bir şekilde ayırarak vakum pompasını korur ve çevre kirliliğini önler.
Emme Boru Hattı: Hızlı ve güvenilir bağlantı için geniş çaplı emme ve boşaltma borularıyla donatılmış olup, verimli bir şekilde su çekmeyi sağlar.



2. Yüksek Basınçlı Temizleme Sistemi:

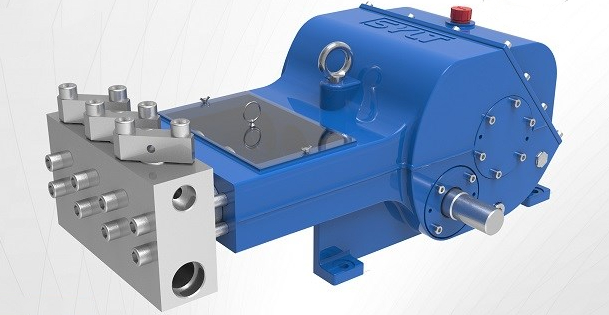

Temel Ekipmanlar: SYLT/SY90-56 yüksek basınçlı temizleme pompası, 350 L/dak debi ile tıkanıklıkları gidermek ve boru duvarlarını temizlemek için son derece yüksek basınçlı su akışı üretir.

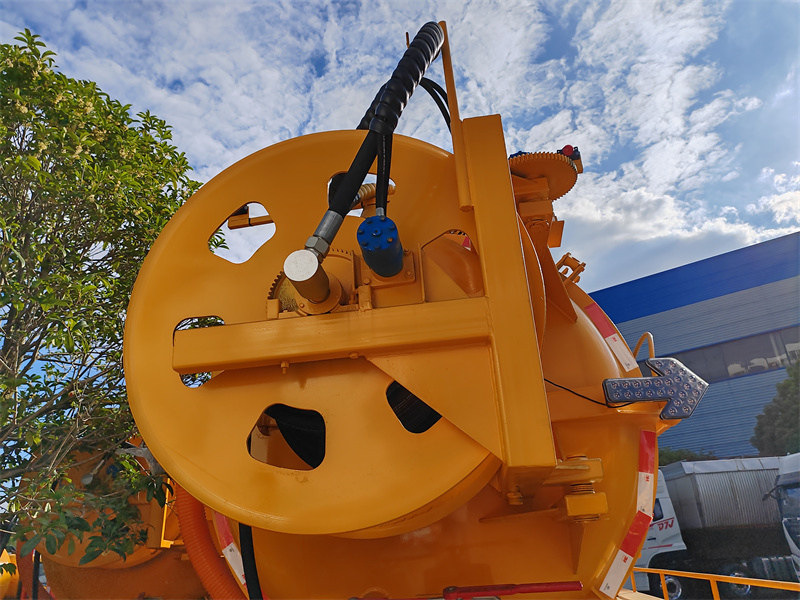

İşletim Aygıtı: Genellikle birkaç düzine metre uzunluğunda yüksek basınç hortumu ve özel bir temizleme başlığı ile donatılmış yüksek basınçlı temizleme makarası, esnek çalışma imkanı sunar ve boruların derinliklerine nüfuz edebilir.
3. Hidrolik Sistem:

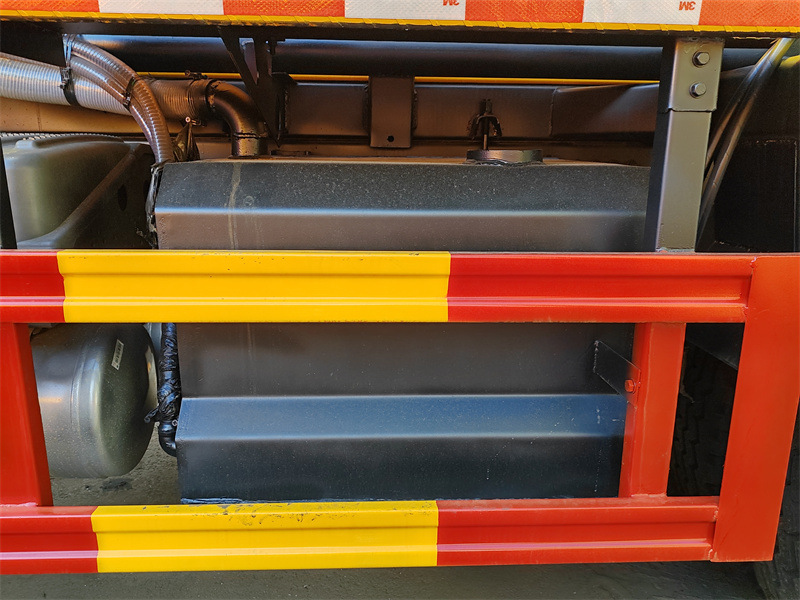

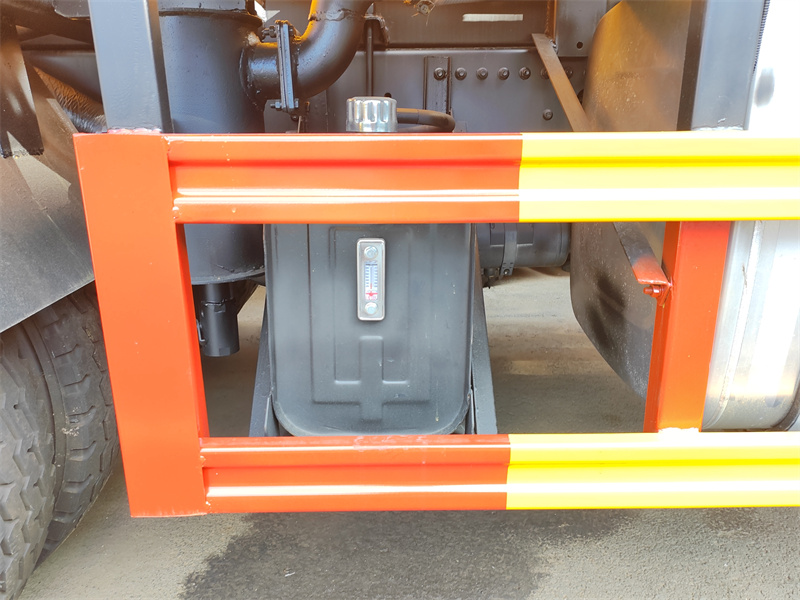

Güç Kaynağı: Bağımsız bir hidrolik yağ tankı ve hidrolik pompa ünitesi, vakum pompası, makara ve diğer ekipmanlar için istikrarlı ve güvenilir hidrolik güç sağlar.


4. Diğer Cihazlar:
Sıvı Seviyesi Gözlem Cihazı: Operatörün, aşırı yüklenmeyi önlemek için tanktaki sıvı seviyesini gerçek zamanlı olarak izlemesine olanak tanır.

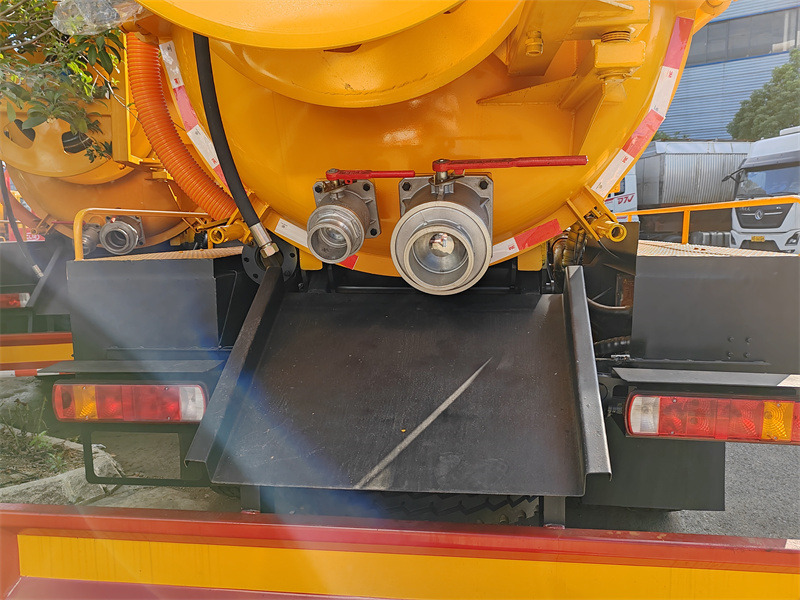

Tahliye Vanası: Tanktan atık suyun hızlı ve kontrollü bir şekilde boşaltılmasını sağlar.
Merdiven: Tankın sol tarafına, inceleme veya bakım amacıyla tanka kolay erişim sağlamak için bir merdiven monte edilmiştir.

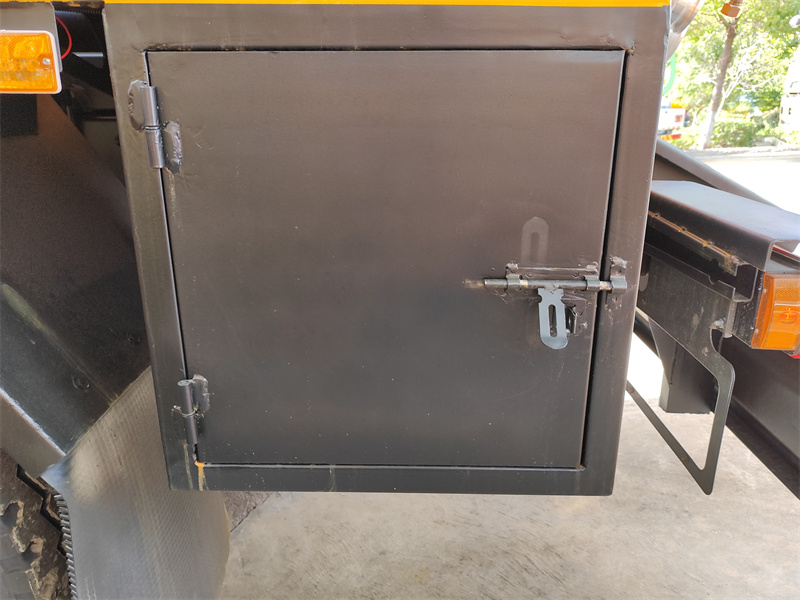

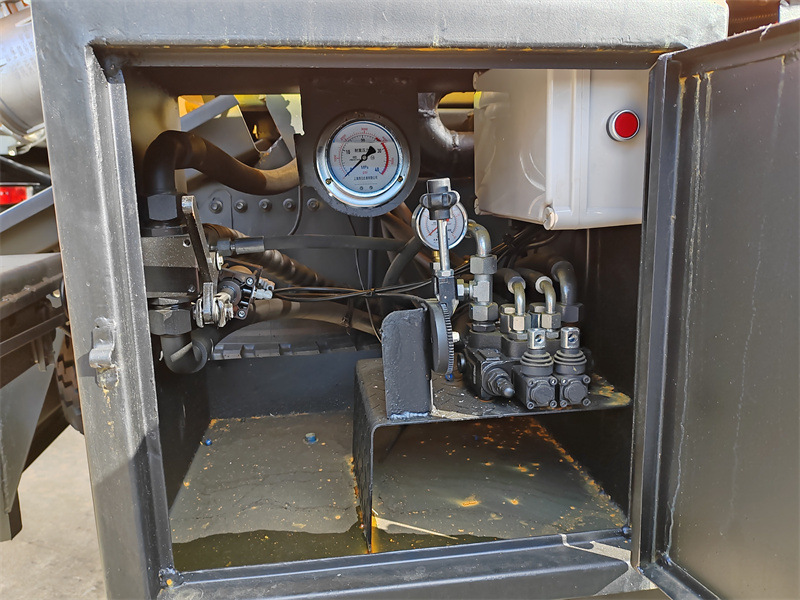

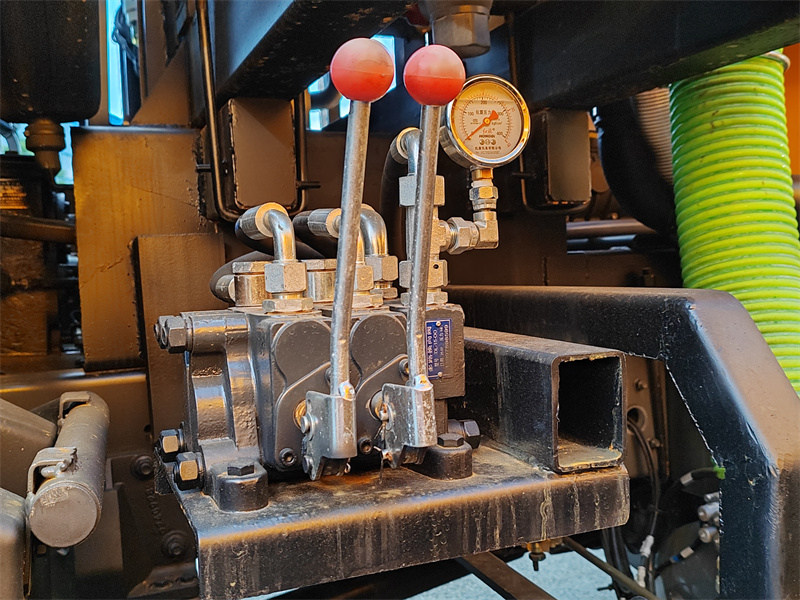

Çalıştırma Vanası: Sürücü tarafında ve bagaj kapağında bulunan bu valf, yakıt deposunun yükseltilip alçaltılmasını ve bagaj kapağının açılıp kapanmasını manuel olarak kontrol eder.
▶Ⅳ.Çalışma Prensibi:
HOWO 6X6 12 m³ kombine tarama aracı çalışırken, öncelikle negatif basınç oluşturmak için vakum pompası devreye girer. Bu emme borusu, kanalizasyon ve çamuru boru hattından veya çukurdan kanalizasyon tankına çeker. Bir su buharı ayırıcı, suyun pompaya girmesini önleyerek sistem stabilitesini sağlar. Kanalizasyon tankı dolduğunda veya temizlenmesi gerektiğinde, atığı boşaltmak için tahliye vanası açılır. Yüksek basınçlı temizleme aşamasında, temiz su tankı yüksek basınçlı pompaya su sağlar. Basınçlandırmadan sonra, yüksek basınçlı bir su akışı bir makara hortumu aracılığıyla püskürtülerek tıkanıklığa çarpar ve boruyu temizler. Aracın hidrolik sistemi, çeşitli bileşenlerin koordineli çalışmasını kontrol ederken, 6X6 dört tekerlekten çekişli şasi, karmaşık arazide entegre emme, drenaj ve yıkama işlemlerinin verimli bir şekilde tamamlanmasını sağlayarak tüm boru hattı bakım sürecini tamamlayan istikrarlı bir güç desteği sağlar.
