HOWO NX asfalt dağıtım kamyonunun kullanımı için adım adım çalıştırma kılavuzu.

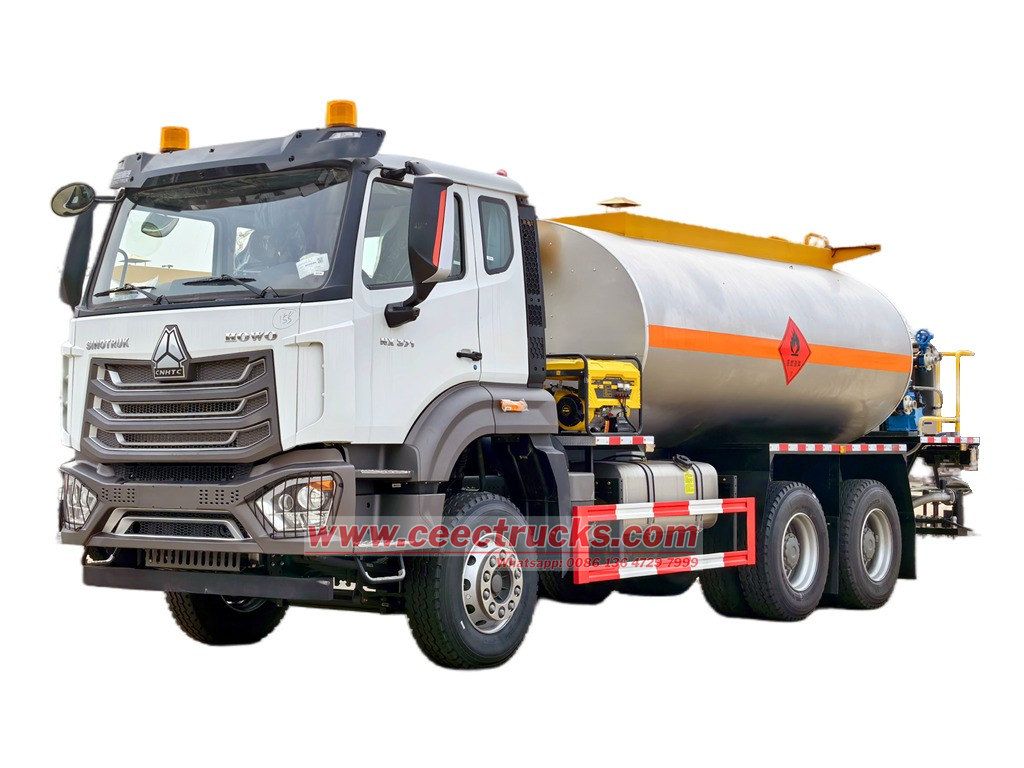

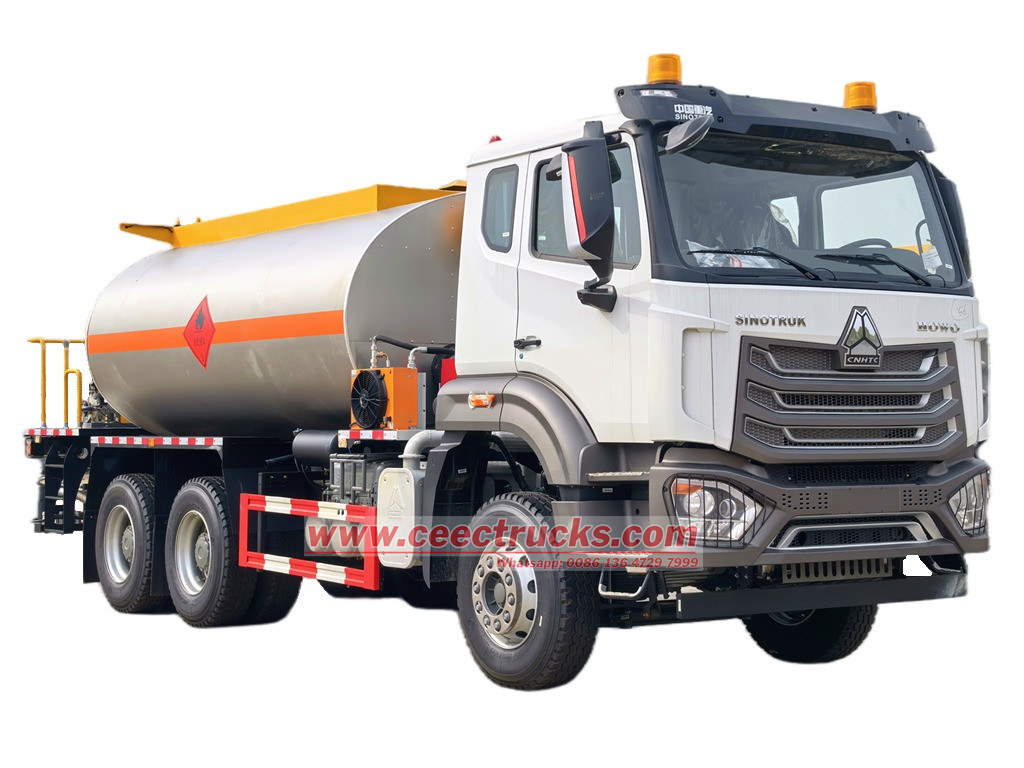

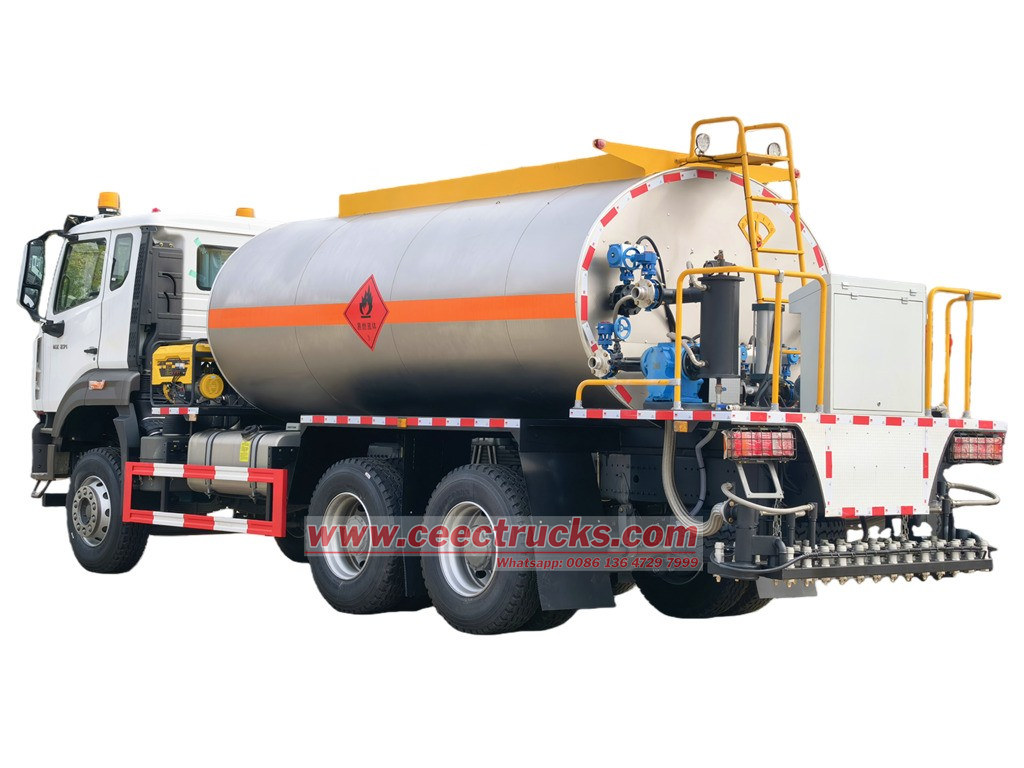

HOWO NX 15000L Akıllı Bitüm Dağıtım Kamyonu nedir?

O Sinotruk HOWO NX 6X4 asfalt dağıtım kamyonu Afrika'ya, Nijerya'ya ihraç edilen ve 3800+1350 mm dingil mesafesine sahip olan bu araç, 371 HP gücünde ve 9726 cc emisyonlu Sinotruk WD615.47 dizel motor, 10 ileri ve 2 geri vitesli HW19710 şanzıman, çok düşük yakıt tüketimi ve sürüş kolaylığı, 15 metreküp asfalt tankı, RCB38/0.6-80F akıllı asfalt pompası, Hebei termal yağ pompası, İtalyan G20 brülörü ve Lutian pnömatik motoru ile donatılmıştır. Modifiye asfalt, sıcak karışım asfalt, emülsiyon asfalt ve diğer asfalt ortamlarını yükleyebilir. HOWO NX 6x4 akıllı asfalt dağıtım aracı Yüksek verimlilik, zeka ve dayanıklılığı bir araya getiren bu ürün, çeşitli yol yapım senaryolarına uygun olup, yol yapım projelerinde asfalt püskürtme işlemleri için ideal bir seçimdir.

İsim	HOWO NX Bitüm Dağıtıcısı
Motor	WEICHAI WD615.47 dizel motor, 371 beygir gücü ve 9726 cc hacim.
Bulaşma	HW19710 manuel şanzıman
Dingil açıklığı	3800+1350mm
Yorulmak	12.00R20
Kabin	HOWO NX
Sürüş Modeli	LHD / RHD
Tablo	Kişiselleştirilmiş resim ve logo



Üst Vücut	Bitüm Tankeri Kiti
Kapasite	15000 Litre
Malzeme	Yüksek mukavemetli karbon çeliği
Bitüm Pompası	RCB38/0.6-80F, akıllı tip, Akış hızı 38 m³/saat Basınç 0,6 MPa
Isıtma Sistemi	G20 İtalyan Riello dizel brülörü Isıtma Gücü 140-200 Kcal/saat Isıtma yağı 40-25-160
Kontrol	Kabin içi PLC kontrol kutusu Arka entegre kontrol kutusu



HOWO NX asfalt dağıtım kamyonunun ana bileşeni nedir?

→ Alman Infineon çip tabanlı akıllı entegre kontrol ünitesi;

→ Entegre katlanır mafsallı püskürtme kirişi;

→ Komple boru hattı ısıtma sistemi;

→ Fonksiyon tabanlı püskürtme başlatma teknolojisi;

→ Aralıklı püskürtme.

•

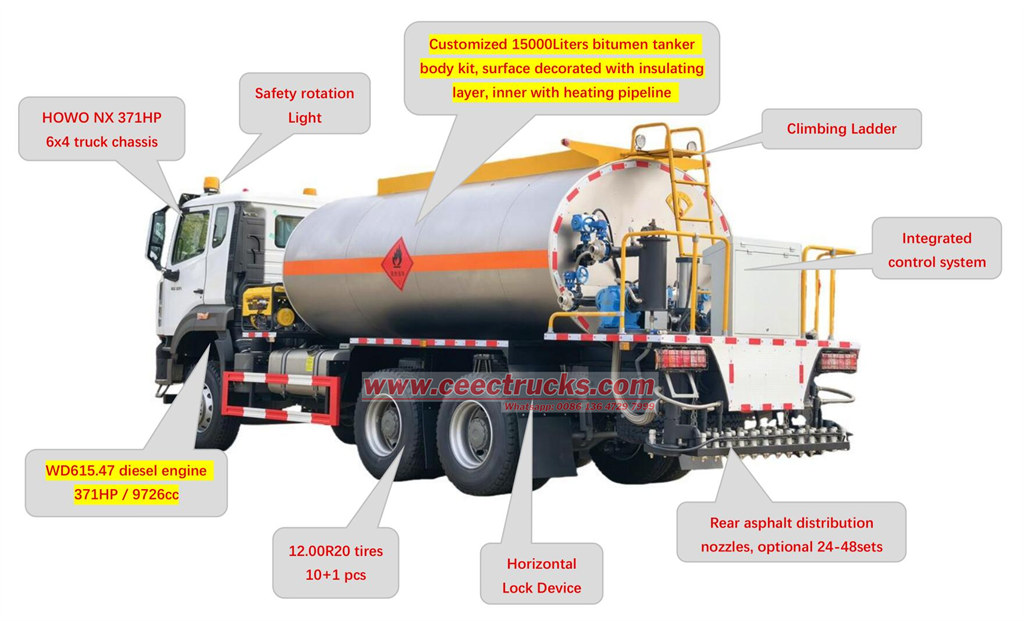

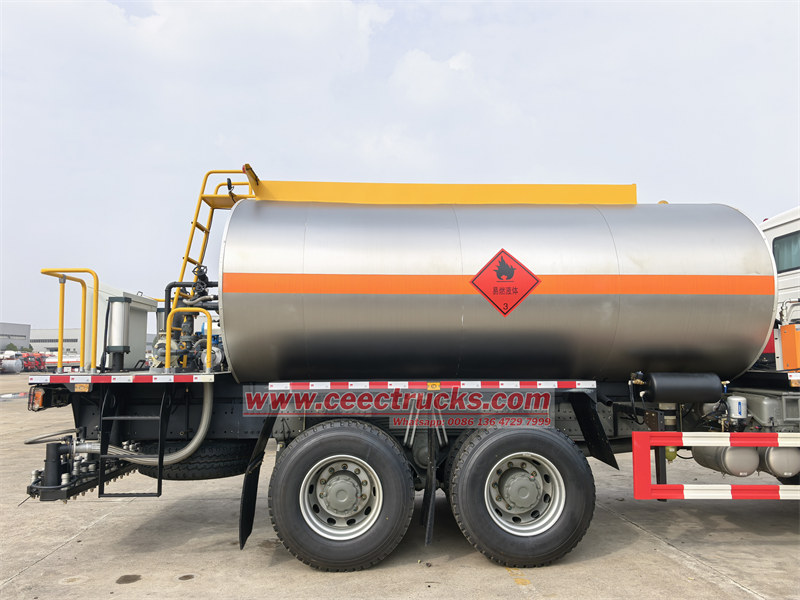

  HOWO asfalt dağıtım tanker kamyon kiti
•

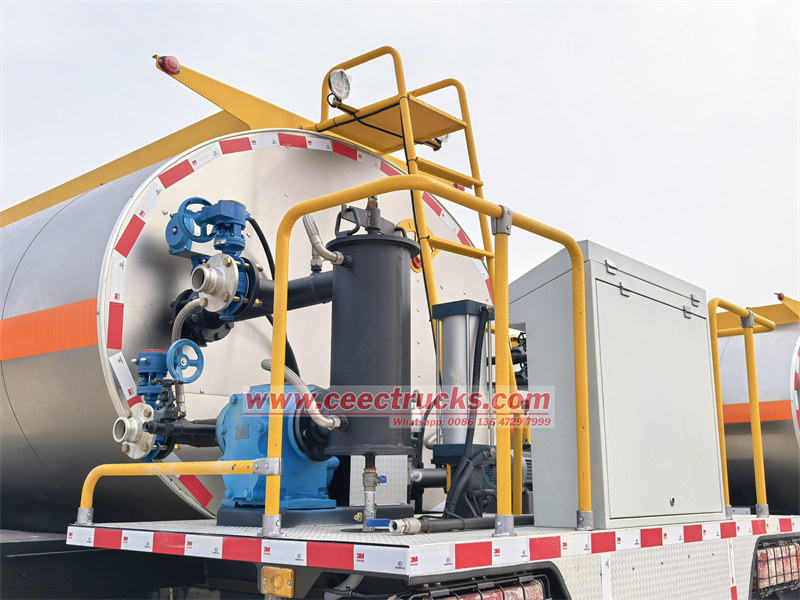

  Gerekli aksesuarlara sahip arka platform
•

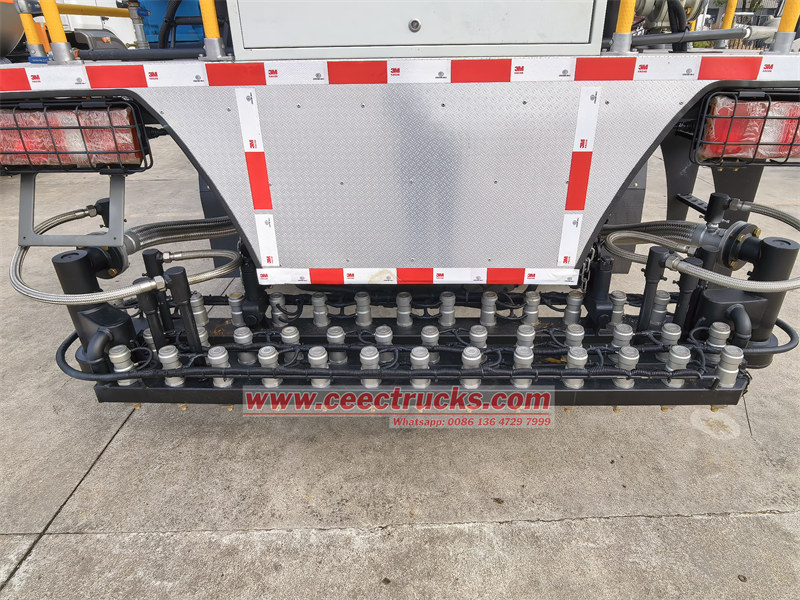

  Arka püskürtme nozullu bitüm kamyonu

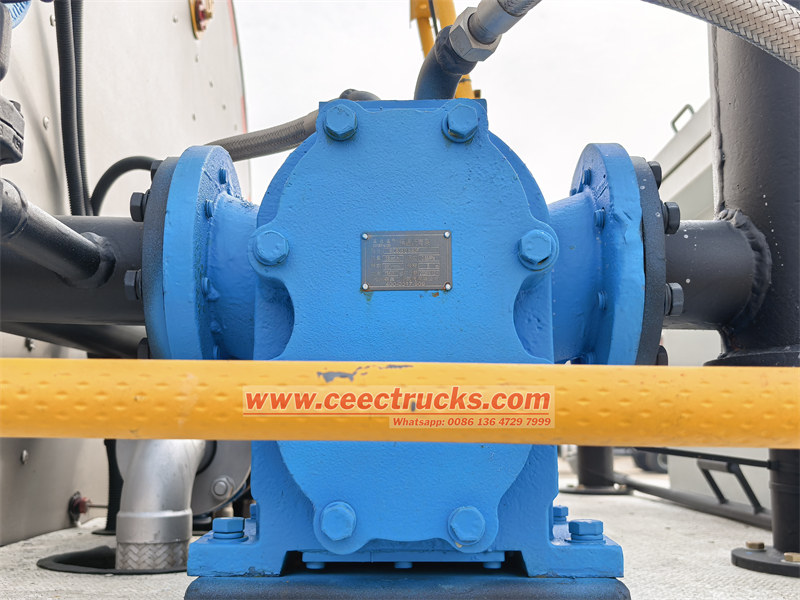

Asfalt Pompa Tertibatı



Model: RCB38/0.6-80F

Akış Hızı: 38 m³/saat

Basınç: 0,6 MPa

Dönme Hızı: 960 dev/dak

Emme Yüksekliği: 5m

Güç: 15 kW

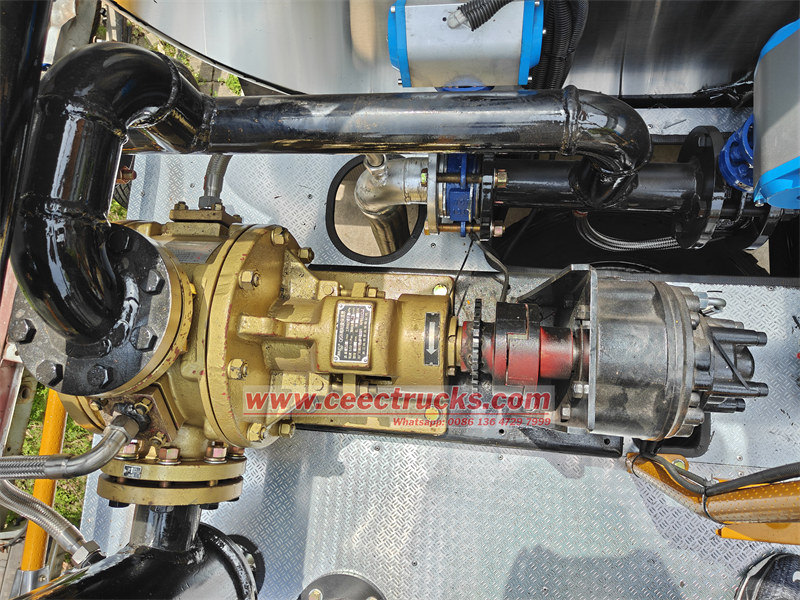

Yüksek Viskoziteli İzolasyon Pompası



Model: QGB

Akış Hızı: 680 L/dak

Çalışma Basıncı: 0,8 MPa

Viskozite: 0,02-1,3 Pa/s

Çalışma Hızı: 584 dev/dak

Boru Çapı: 80 mm

Güç: 11 kW



•

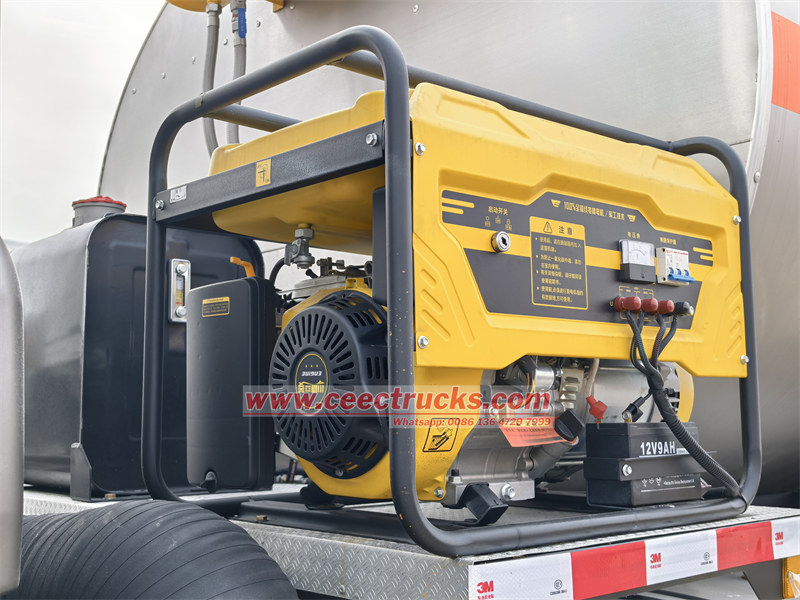

  Jeneratör Tertibatı
•

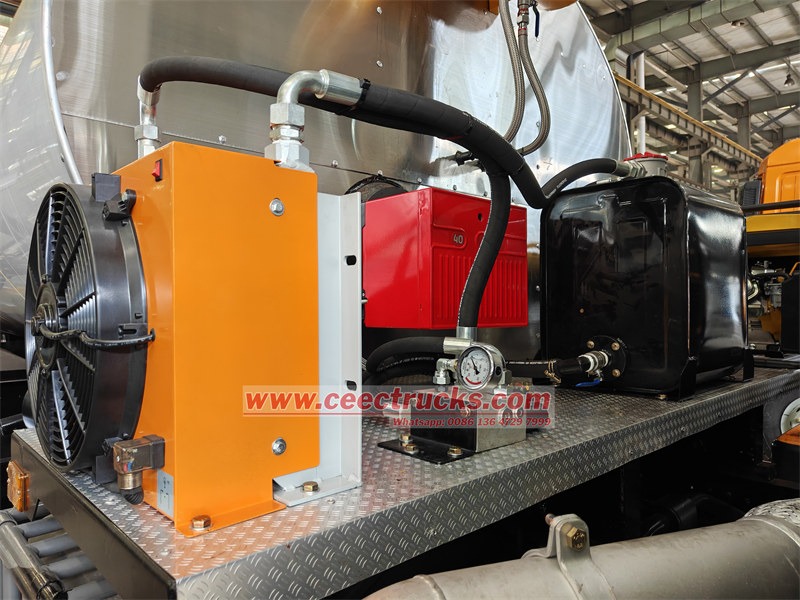

  G20 İtalyan Riello dizel brülörü
•

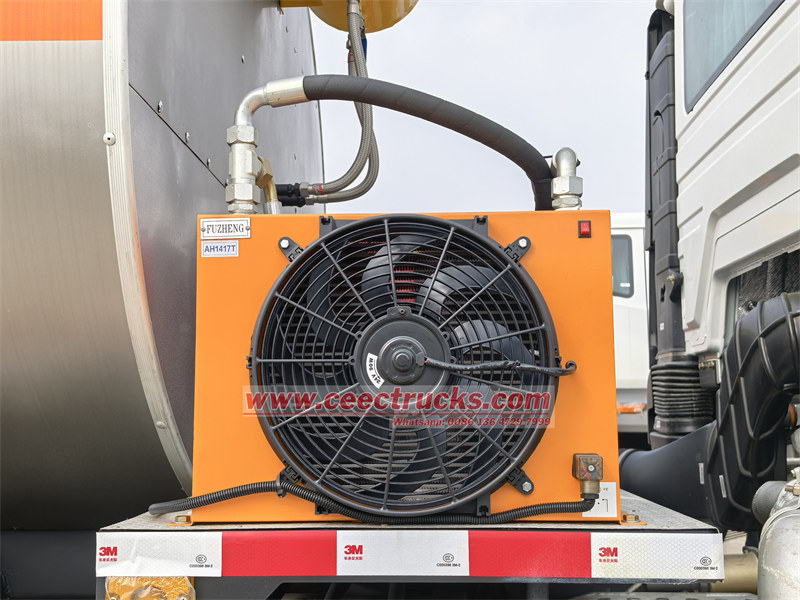

  Radyatör Tertibatı





Asfalt tanker kamyonu, iç tanker, yalıtım malzemeleri, gövde, bölme, yanma odası, tank içi asfalt boruları, ısıtma tertibatı, brülör, yağ filtresi, hacim ölçer ve akıllı kontrol kutusundan oluşan HOWO 6x4 NX kamyon şasisi temel alınarak tasarlanmış ve üretilmiştir. Aşağıda bitüm dağıtım tanker sistemi ve boru hatlarının teknik çizimi gösterilmektedir:

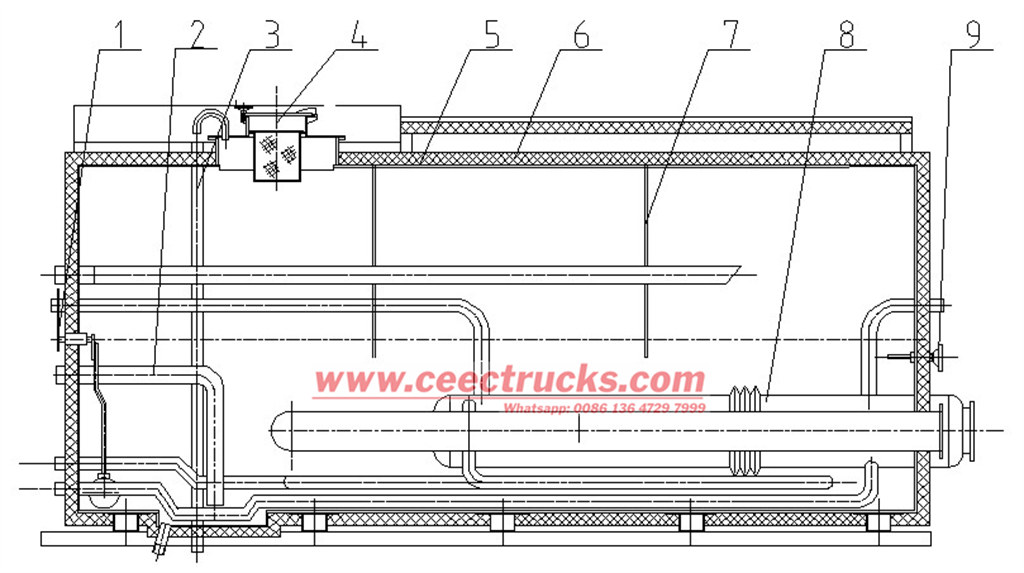

Asfalt tankeri montajı

1 Ses seviyesi ölçer,

2 Yağ emme borusu,

3 Taşma borusu,

4 Yağ filtresi,

5 İç tank,

6 Isı yalıtım malzemesi,

7 Bölme,

8 Yanma odası,

9 Termometre

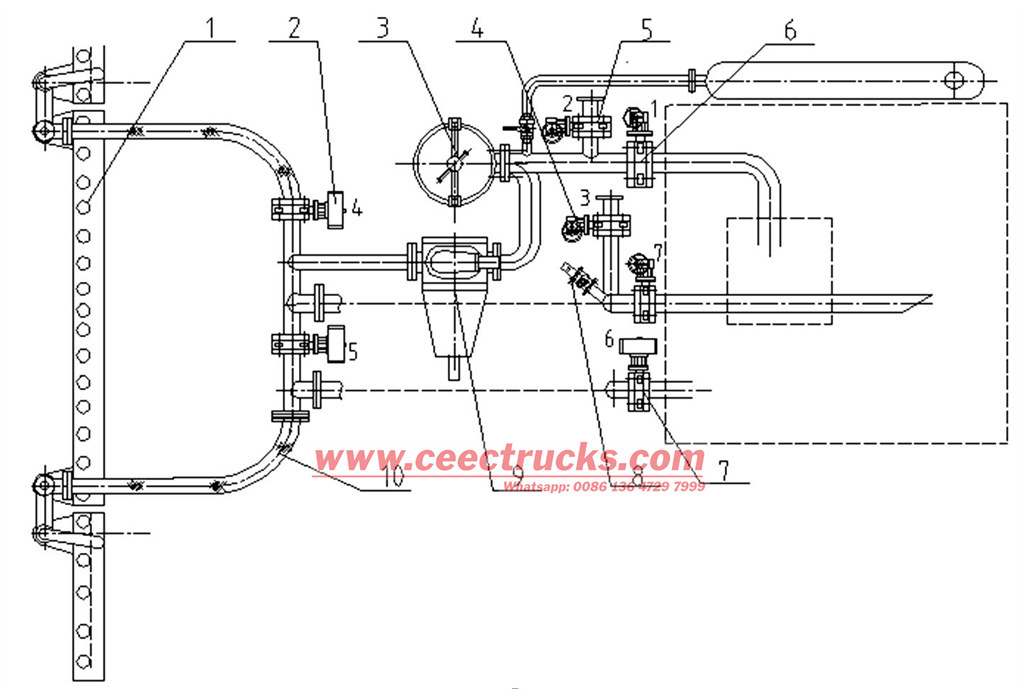

Asfalt pompa ve boru hattı sistemi



1 Silindir nozul tertibatı, 2 Yağ çıkış vanaları, 3 Filtre, 4 Transfer vanası, 5 Kendinden emişli vana, 6 Yağ giriş vanası, 7 Pnömatik yağ dönüş vanası, 8 El tipi püskürtme çubuğu vanası, 9 Asfalt pompası, 10 Paslanmaz çelik hortum

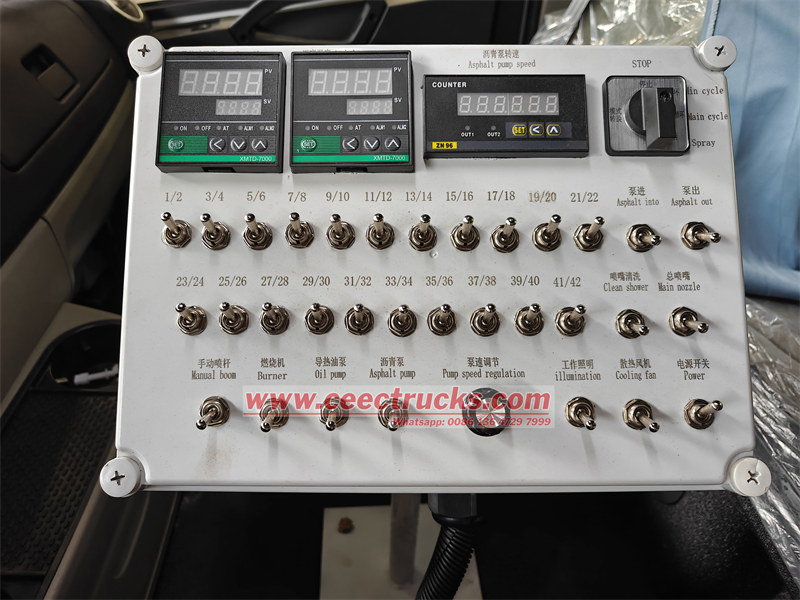

Kabin içine entegre edilmiş, nozulların ayrı ayrı çalıştırılmasını sağlayan kontrol kutusu.

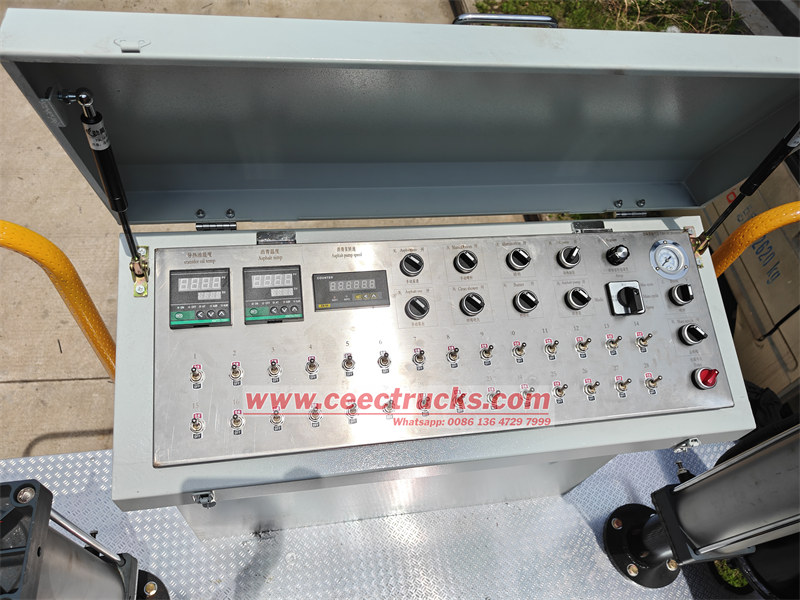

Güvenlik kullanımı için platform üzerine arka tarafa entegre edilmiş kontrol kutusu.
