O HOWO TX kuru vakumlu tanker kamyonu Toz ve granül halindeki malzemelerin taşınması için tasarlanmış çok yönlü bir araçtır. 350 beygir gücünde Sinotruk MC07H motor ve HW15710L şanzıman ile donatılmış olan kamyonun toplam tank kapasitesi 25 metreküptür ve metreküp başına 0,48 ton yoğunluğa sahip uçucu külü taşır. Kamyon, tank, vakum pompası, hava kompresörü, kaldırma silindiri, filtrasyon sistemi, hidrolik destek ayakları, emme ve boşaltma boruları ve diğer özel ekipmanlarla donatılmıştır.

Verimli malzeme taşımacılığı için vakum pompasından negatif basınçlı emme ve vidalı kompresörden pozitif basınçlı boşaltma kullanan çift modlu vakum emme ve basınçlı boşaltma sistemine sahiptir. Kamyonun üst gövdesi, çok katmanlı torba filtre ve siklon ayırıcıdan oluşan çift filtreleme sistemine sahiptir ve %99,9 toz giderme verimliliği sağlar. Arkadaki elektronik kontrol kutusu, işlemleri kontrol eder ve basınç göstergesini ve takometreyi izler. Çimento ve uçucu kül gibi toz halindeki malzemelerin taşınmasının yanı sıra endüstriyel atık toplama için de uygundur.

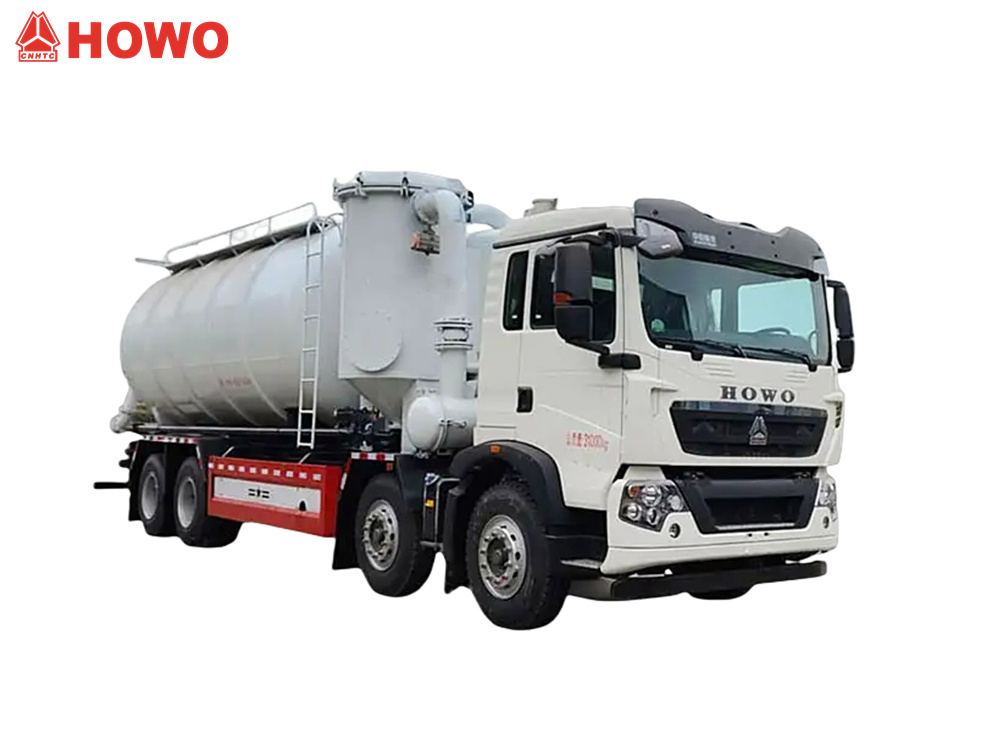

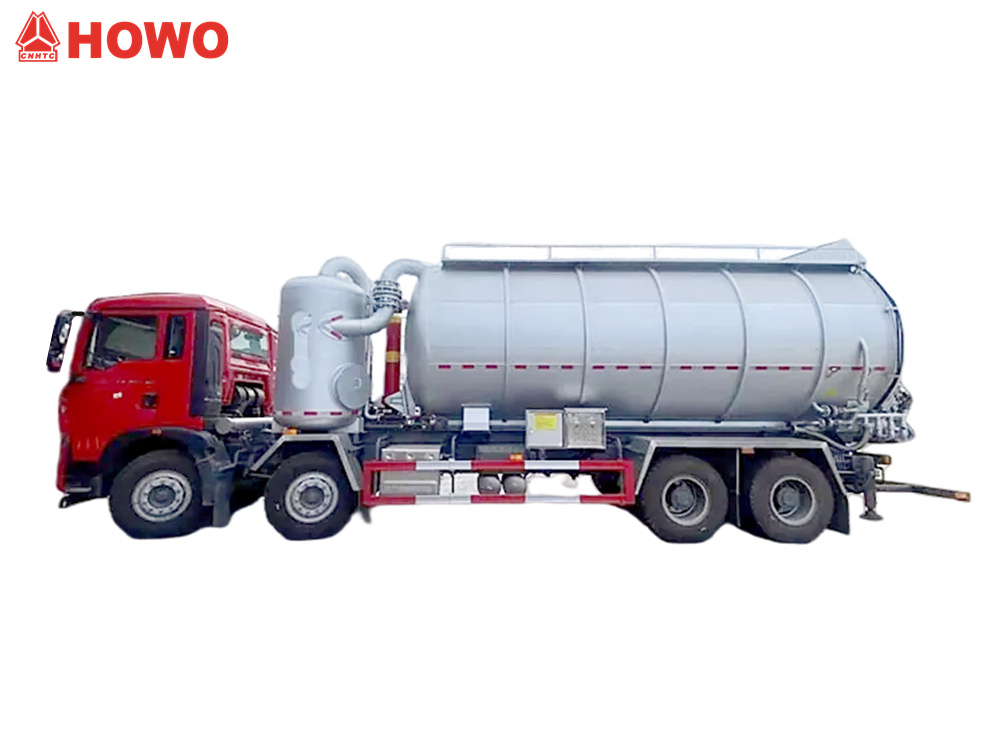

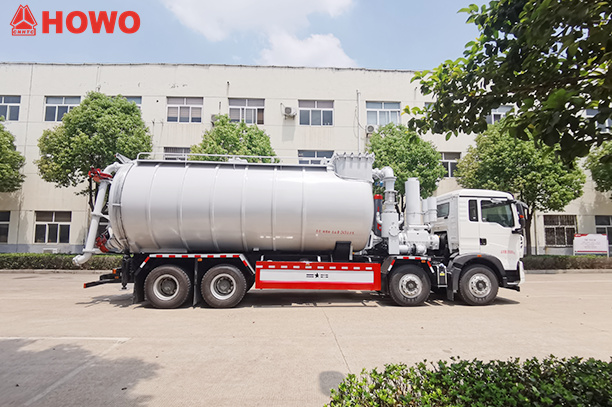

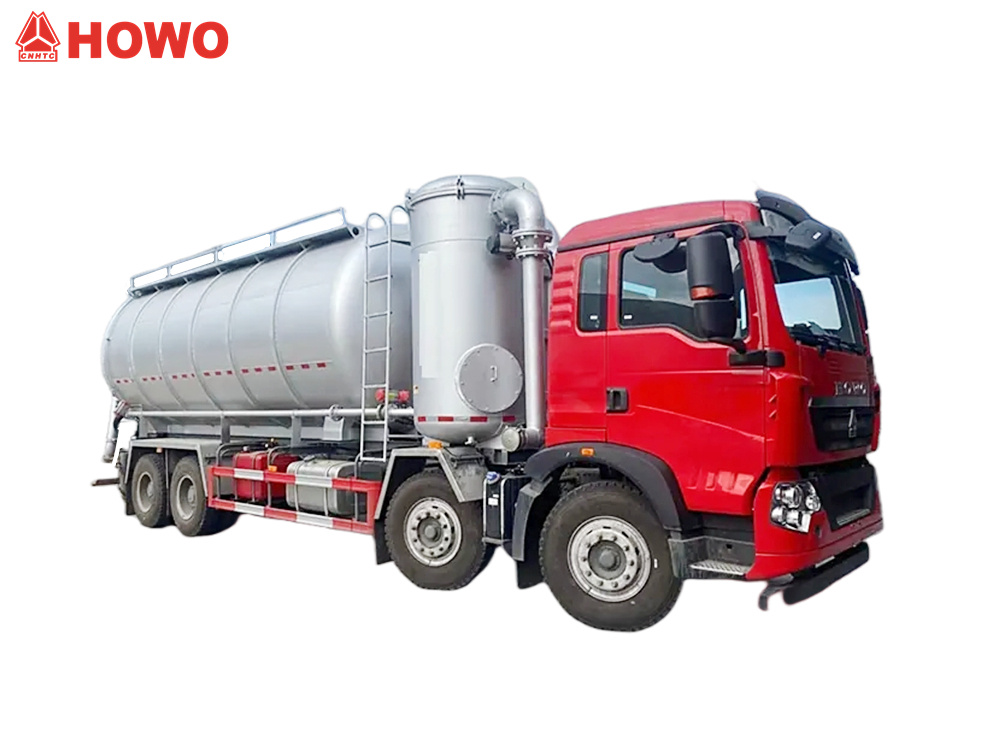

*HOWO 8x4 25000L Kuru Vakumlu Emme Kamyonu

Kanalizasyon VakumuBasınçlı Taşıma Kamyon*

Fabrikamız kamyon alanında profesyonel bir üreticidir.
Tüm ürünlerin yepyeni ve yüksek kaliteli olduğunu garanti ediyoruz.

»Ⅰ.Ürün Tanımı ve Tanıtımı:

Üretici:CS TRUCKS GROUP LİMİTED

Vakum ve basınçlı konveyörlü kamyonlarEmme ve boşaltma kamyonları olarak da bilinen bu araçlar, metalurji, kimya mühendisliği, enerji, inşaat malzemeleri, kömür, madencilik ve liman taşımacılığı gibi sektörlerde kullanıma uygundur. Çeşitli çalışma koşulları altında yaklaşık yüz çeşit toz ve toz halindeki malzemeyi toplamak, aktarmak ve taşımak için kullanılırlar. Demir üretimi, çelik üretimi, sinterleme, koklaştırma, hammaddeler, ergitme, silisyum giderme, alüminyum tozu, çimento, mineral tozu, kireçtaşı tozu ve karışık toz gibi tozlu malzemeleri taşıyabilirler.

» II.HOWO 25CBM kuru vakumlu emme cihazı için ürün parametrelerikamyon:

» Ⅲ.ÜrünDetaylar

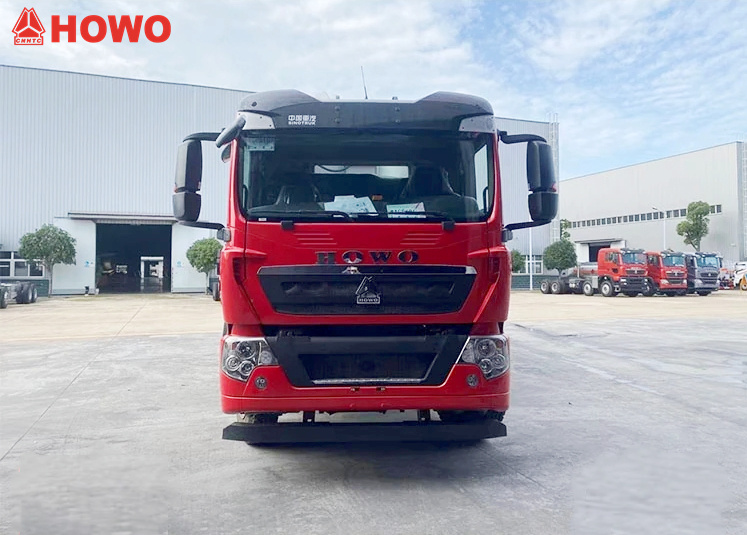

Şasi Yapılandırması

1. Ana Şasi: HOWO TX350 8'den modifiye edilmiştir.×4 ağır hizmet tipi kamyon şasisi



2. Dingil mesafesi: 1800 mm, 4600 mm ve 1350 mm üç akslı, ultra uzun dingil mesafeli tasarım.



3. Güç Aktarım Sistemi:

• Motor: Sinotruk MC07H.35-60 dizel motor

• Nominal Güç: 350 hp/257 kW

• Emisyonlar: 7,36 L, Euro VI emisyon standardı



4. İletim: HW15710L 10 vitesli manuel şanzıman

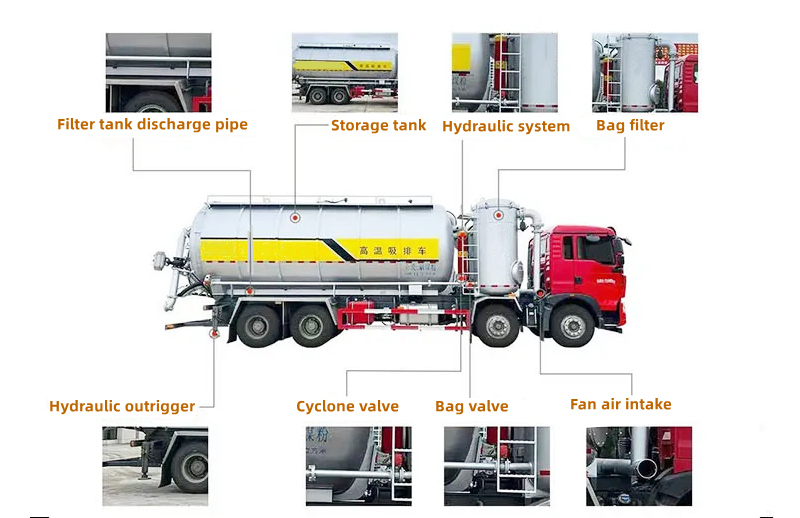

Üstten Montajlı Sistem

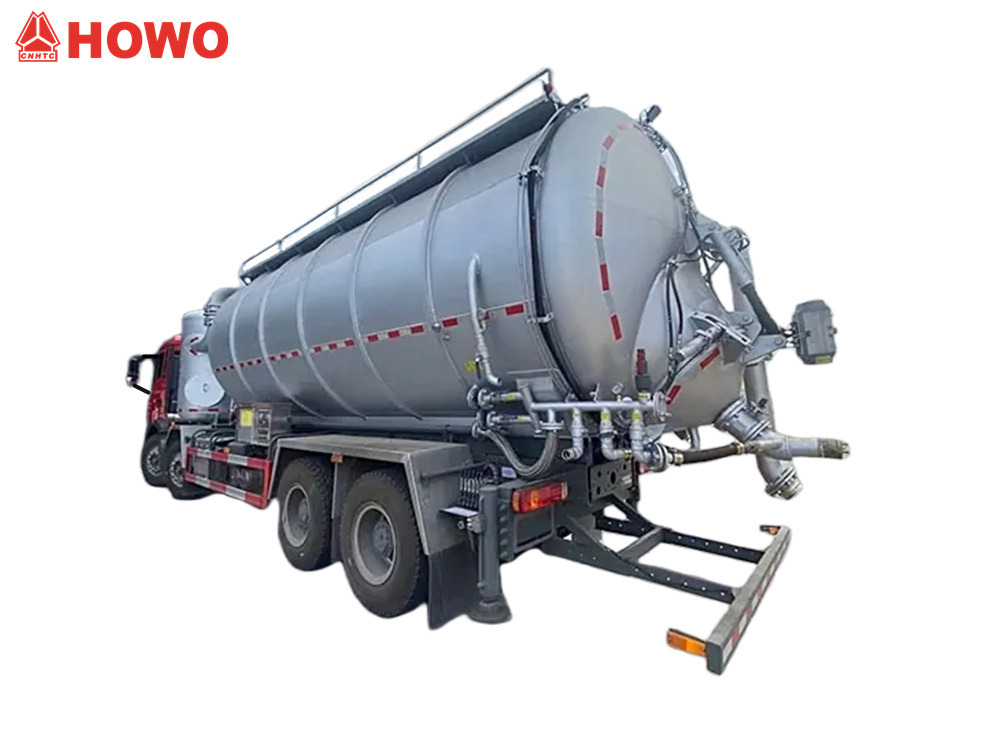

1. Tank Sistemi

• Etkin Hacim: 25 metreküp (ön vakum emme haznesi ve arka basınç boşaltma haznesi ile ayrı tasarım)



• Çalışma Modları:

 Vakum Emme: SK-15 vakum pompası ile elde edilen negatif basınçlı emme (maksimum vakum -0,093 MPa)

 Basınçlı Tahliye: BDW-10/2 vidalı hava kompresörü (nominal basınç 0,2 MPa) ile pozitif basınçlı tahliye sağlanır.

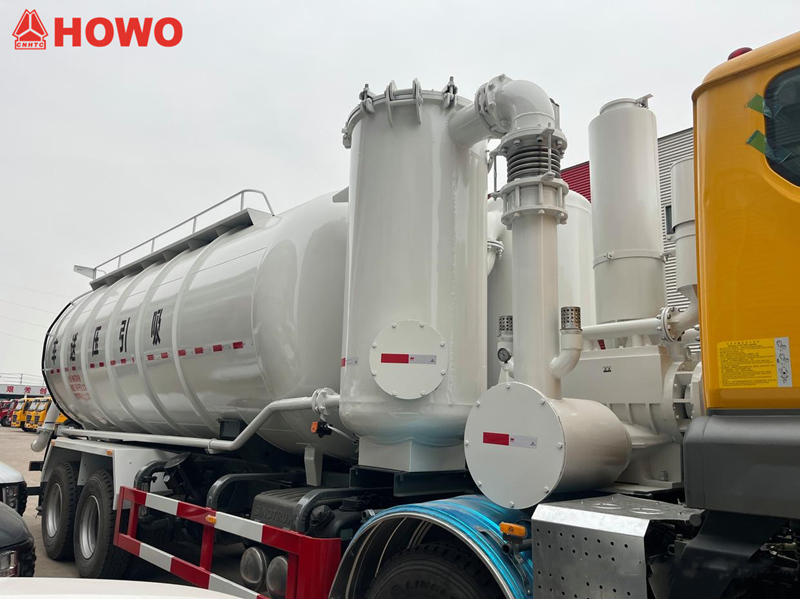

2. Filtrasyon Sistemi

• Torba Filtre: Tamamen üstten monte edilmiş, kapalı torba filtre, %100 filtreleme hassasiyetine sahiptir. ≥5 μm

• Geri yıkama: Otomatik ve manuel temizleme modlarını destekleyen darbeli geri yıkama valfi ile donatılmıştır.



3. Hidrolik ve Yardımcı Sistemler

• Hidrolik Destek Ayakları: Dört noktadan hidrolik olarak stabilize edilmiş destek ayakları

• Hava Sistemi: Harici hava giriş borusu ile donatılmıştır.

• Kaldırma Mekanizması: Hidrolik silindirle tahrik edilen tank kaldırma sistemi (maksimum kaldırma açısı 55°)°)

• Soğutma Sistemi: Vakum pompası ve hava kompresörü için bağımsız su soğutmalı sirkülasyon sistemi.

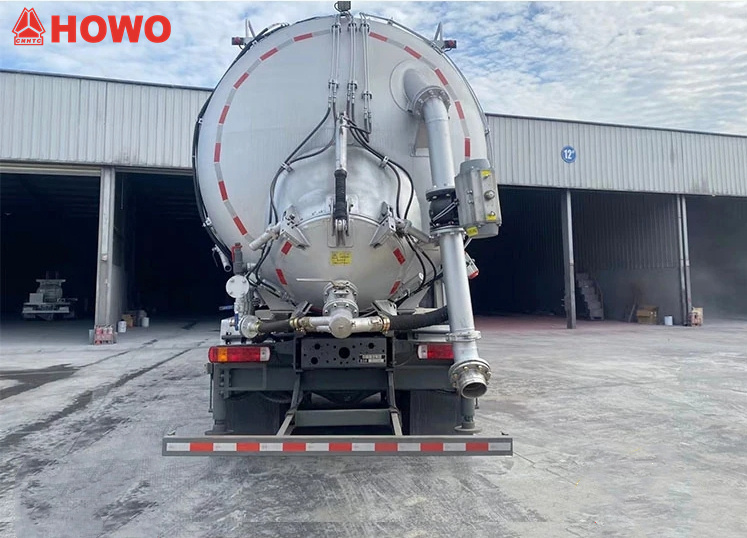

4. Borulama Sistemi

Emme ve Boşaltma Boruları: DN150 aşınmaya dayanıklı kauçuk hortum emme borusu (6 m uzunluğunda, hızlı bağlantı elemanlı); N100 karbon çelik rijit boru (kelebek vana kontrollü) boşaltma borusu



Güvenlik Cihazları: Aşırı basınç tahliye vanası, vakum devre kesici

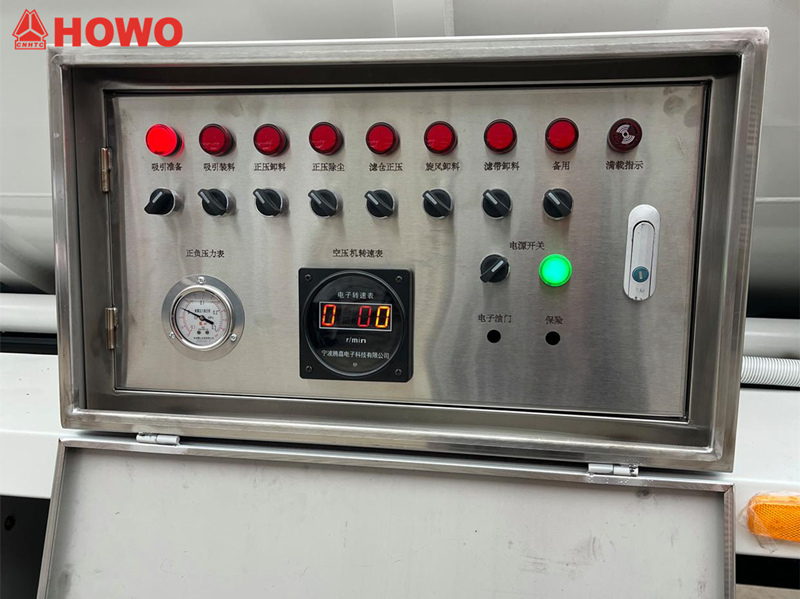

5. Elektronik Kontrol Sistemi

HOWO 8×4 adet 25 metreküp kapasiteli emme ve basınç konveyörü, hassas çalışma kontrolü için çoklu fonksiyon düğmeleri ve ekran göstergelerini entegre eden akıllı bir elektronik kontrol paneli ile donatılmıştır.



1. Fonksiyon Düğmeleri Alanı: Emme Hazırlığı, Emme Yükleme, Pozitif Basınçlı Boşaltma, Pozitif Basınçlı Toz Alma, Filtre Haznesi Pozitif Basıncı, Siklon Boşaltma, Filtre Bandı Boşaltma, Bekleme Düğmesi, Elektronik Gaz Kelebeği



2. Durum Gösterge Alanı: Tam Yük Göstergesi





3. Gösterge Paneli Alanı: Pozitif ve Negatif Basınç Göstergeleri, Kompresör Takometresi

»IV. Çalışma Prensibi

Araç, vakum pompası kullanarak negatif basınç oluşturur ve toz ve granül halindeki malzemeleri vakum altında tanka çeker. Toz giderme ve filtreleme sistemi, karışık hava akışındaki ikincil kirleticileri ayırır ve uzaklaştırır. Tank kaldırıldıktan sonra, hava kompresörü boşaltma sırasında pozitif basınç oluşturarak, ikincil kirleticileri kapalı, yüksek basınçlı bir boşaltma yöntemiyle özel bir depolama kabına boşaltır. Tüm işlem, atmosferin kirlenmesini önlemek için kapalı bir ortamda gerçekleştirilir. Tankın üst kısmı sızdırmazdır ve açılamaz, arka kısmı da açılamaz.







»V.Teknik Özellikler



1. Negatif-Pozitif Basınç Kombine Çalışması: Vakum pompasıyla hızlı yükleme ve hava kompresörüyle yüksek basınçlı boşaltmayı birleştirerek verimliliği %40 artırır.



2. Modüler Tasarım: Filtrasyon sistemi, tank ve güç ünitesi, bakım için bağımsız olarak sökülebilir.



3. Akıllı Kontrol: PLC kontrol kutusu ile donatılmış olup, emme ve boşaltma işlemlerinin tek dokunuşla çalıştırılmasını destekler.
