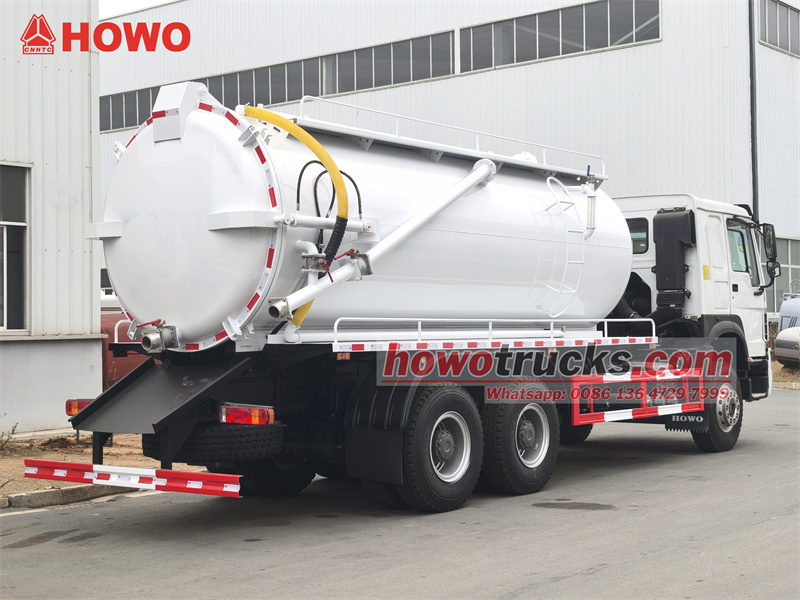

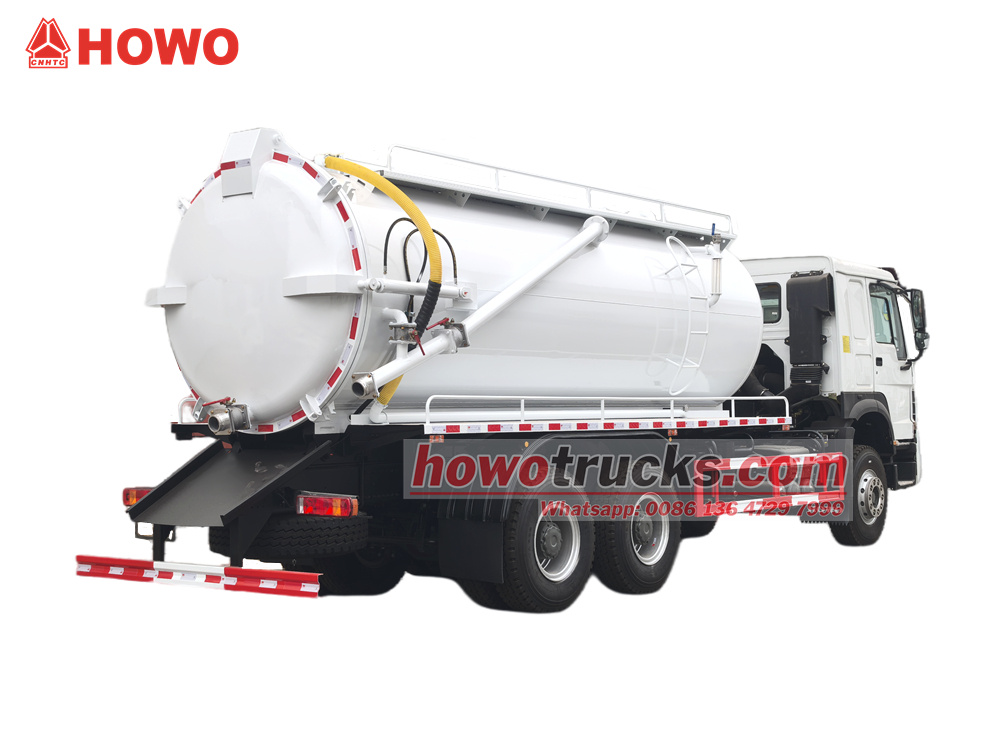

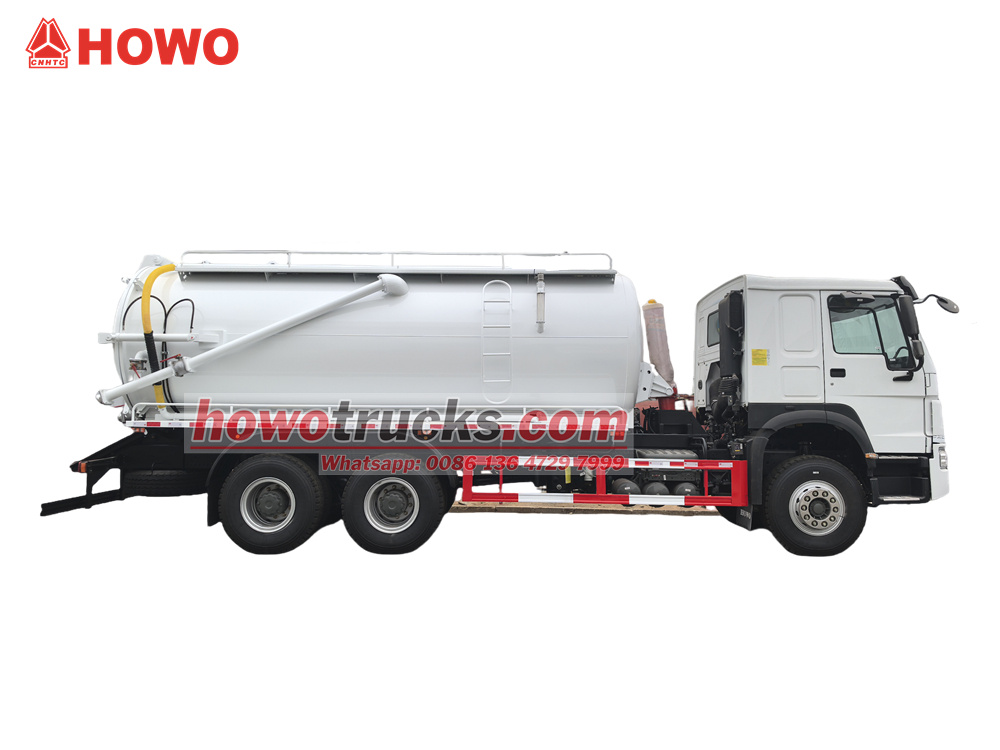

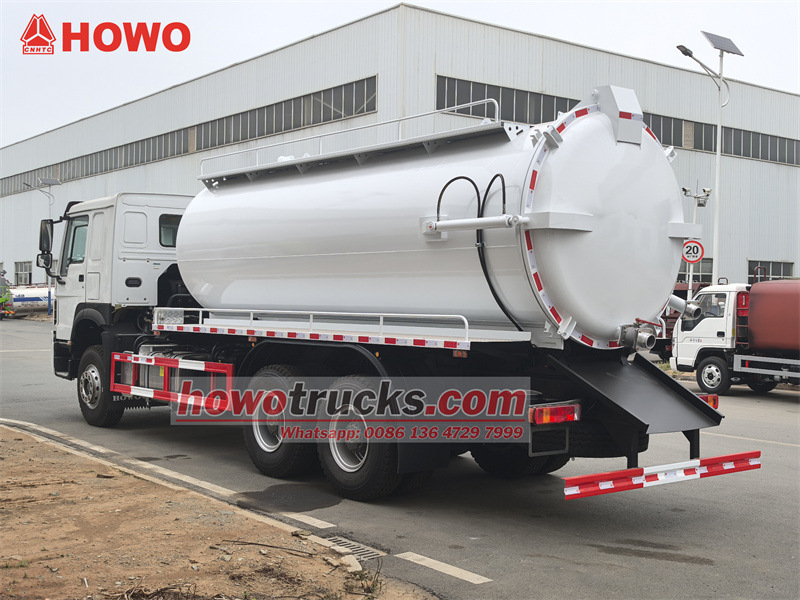

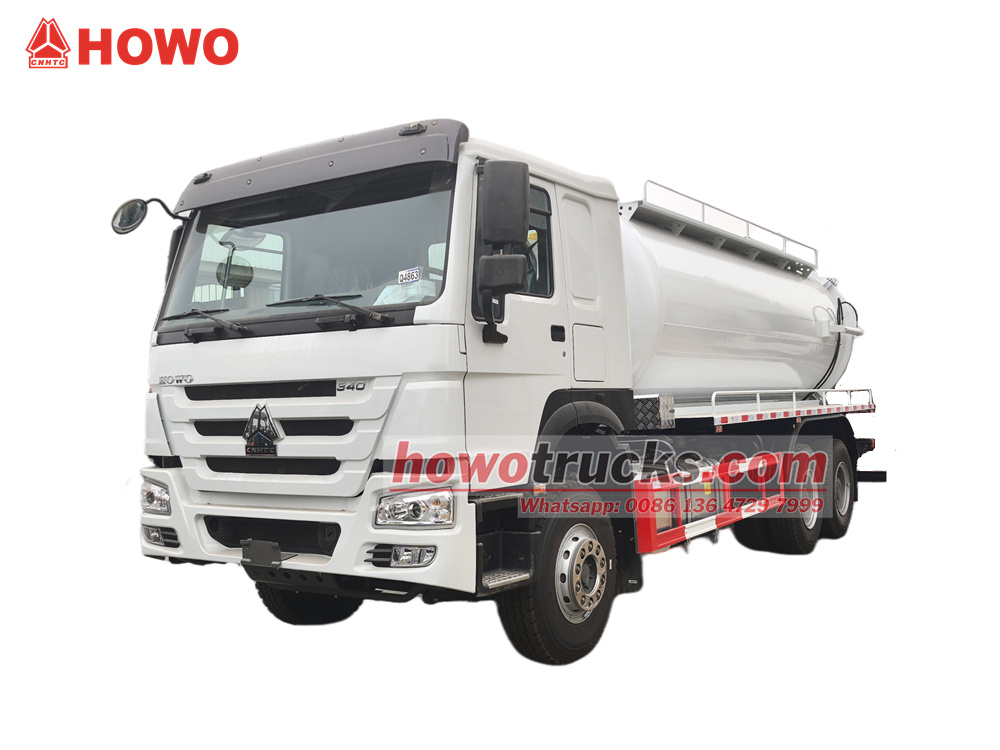

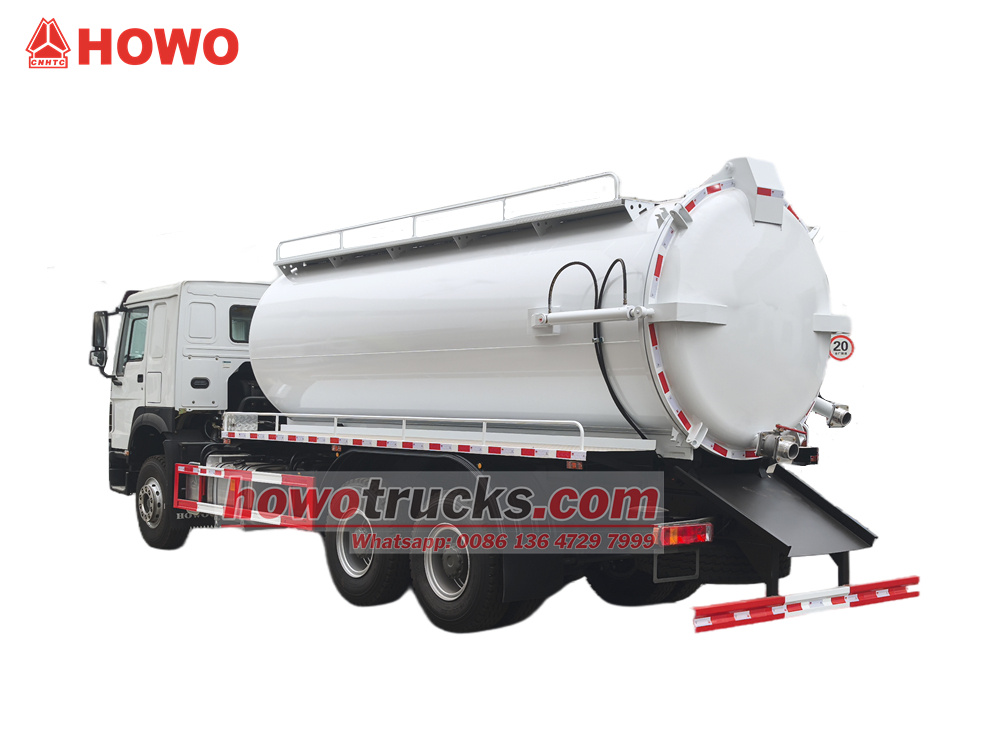

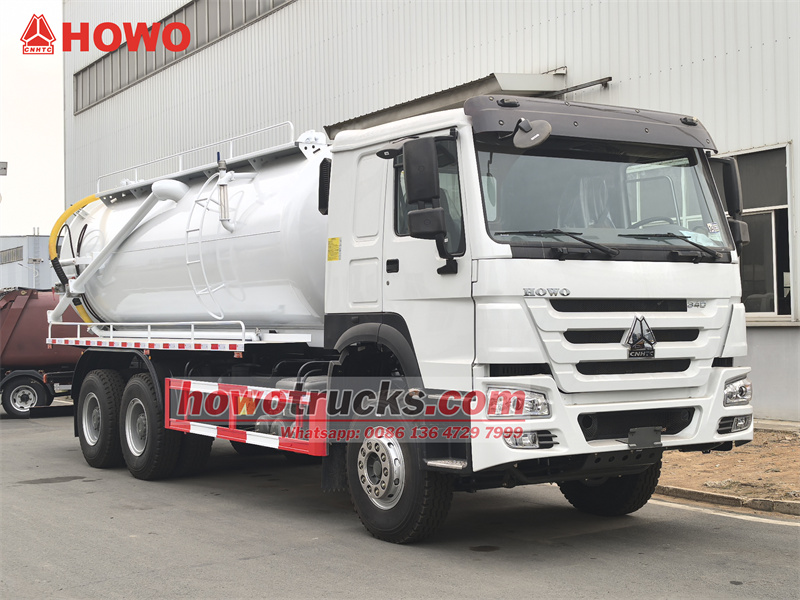

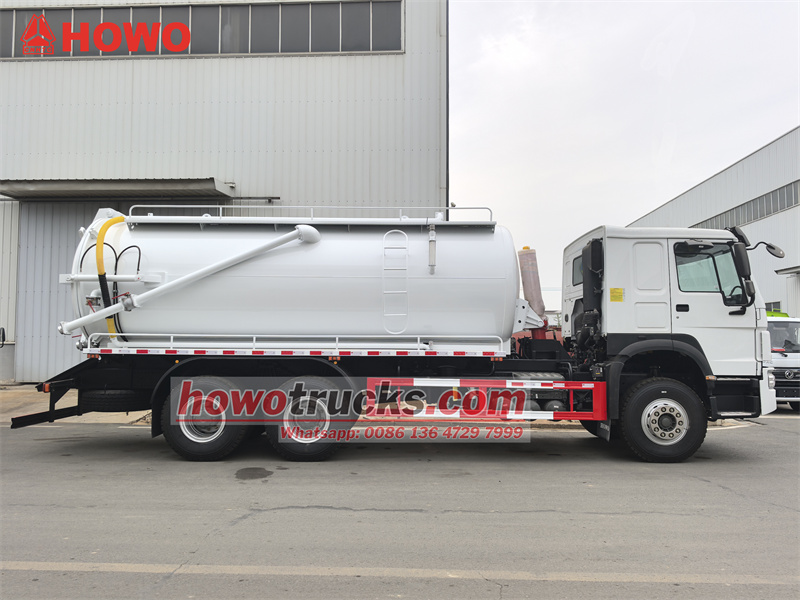

HOWO 6x4 15 m³ atıksu emme kamyonu, HOWO HW76 kabin şasisi üzerine modifiye edilmiştir. 4600+1350 mm dingil mesafesine sahip araç, Weichai WP10.340E22 motor ve Sinotruk HW19710 10 vitesli şanzıman ile donatılmıştır. Üst gövde, 5 mm kalınlığında karbon çelik malzemeden yapılmış 15 m³'lük bir atıksu tankıdır. Tank kaldırılabilir ve arka kapak açılabilir. 11.000 L/dak debiye sahip Jurop PN106D vakum pompası ile donatılmıştır. Araç ayrıca bir gözetleme borusu, bir merdiven, bir arka kapak tahliye vanası ve sürücü tarafında manuel hidrolik kumanda kolu (arka kapağın açılıp kapanmasını ve tankın kaldırılıp indirilmesini kontrol etmek için) ile donatılmıştır.
Çalışma kapasitesi :
15cbmKabin tipi :
Howo HW76 cabinTahrik sistemi :
6x4,RHDDingil mesafesi (mm) :
4600+1350Motora özel :
340HP / WEICHAI WP10.340E22Dişli kutusu :
HW19710 transmission, 10 forward and 2 reverseÖn aks (kg) :
7000Arka aks (kg) :

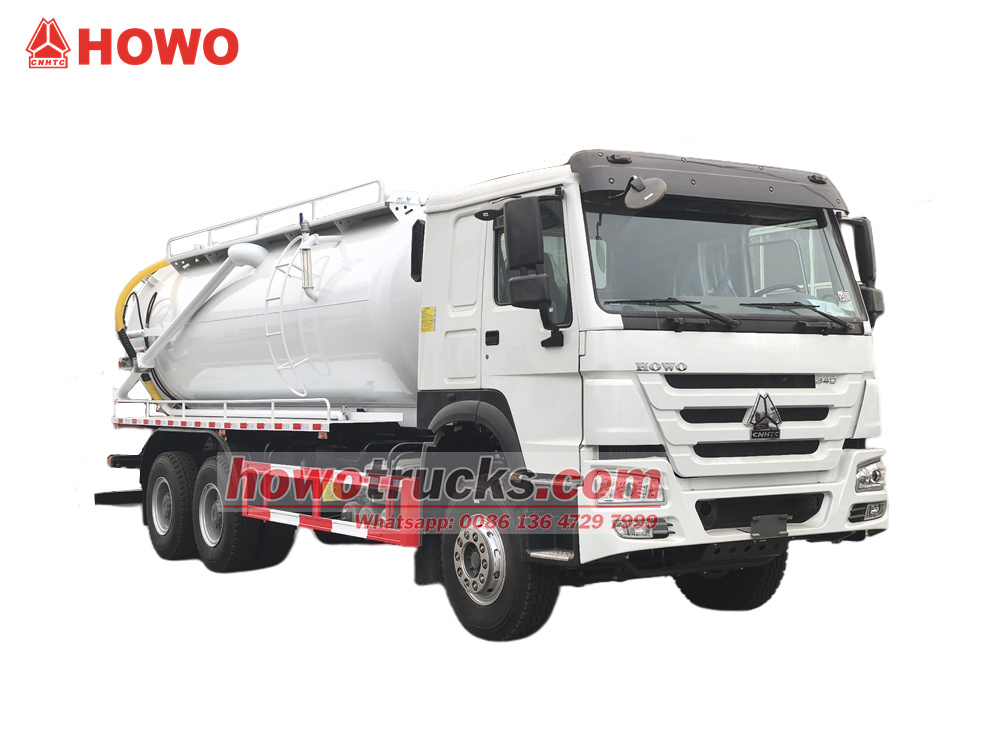

18000(2 AXLES)OKanalizasyon temizleme tanker kamyonları HOWO Sıvı ve yarı katı atıkların verimli bir şekilde taşınması için tasarlanmış özel bir araçtır. 340 beygir gücünde Weichai motoru ve 10 vitesli şanzımanı ile donatılmış olup, güçlü bir performans ve karmaşık yol koşullarına uyum sağlama yeteneği sunar. Kamyonun ana yapısı, İtalyan Jurop yüksek akışlı vakum pompası ile donatılmış 15 metreküplük karbon çelik bir tanktır. Bu pompa, kanalizasyon çamuru, septik tank kalıntısı, endüstriyel atık su ve diğer atık suları verimli bir şekilde çekmek için hızlı bir şekilde güçlü bir negatif basınç oluşturur. Tank hidrolik kaldırma sistemini destekler ve arka kapak hızlı boşaltma için hidrolik olarak açılabilir. Arka kapak tahliye vanası da atık su boşaltımı için açılabilir, bu da işlemi son derece kolaylaştırır. Güçlü emiş gücü, sağlam yapısı ve kolay kullanımı sayesinde septik tank temizliği, kanalizasyon drenaj temizliği, çamur emme ve diğer işlemlerde yaygın olarak kullanılmaktadır.

Fabrikamız kamyon alanında profesyonel bir üreticidir.
Tüm ürünlerin yepyeni ve yüksek kaliteli olduğunu garanti ediyoruz.
»Ⅰ.Ürün Tanımı ve Tanıtımı:
Üretici:CS TRUCKS GROUP LİMİTED
Ürün Özellikleri
1. Kanıtlanmış Güç Aktarma Sistemi: Weichai motor + Sinotruk şanzıman + HOWO şasi – İstikrarlı performans ve geniş ulusal servis ağıyla altın bir kombinasyon.
2. Güçlü Vakum: JUROP yüksek akışlı vakum pompası yüksek verimlilik sunar ve çeşitli karmaşık çalışma koşullarının üstesinden gelebilir.
3. Kolay Boşaltma: Çift modlu boşaltma (kaldırma boşaltma + arka kapaktan doğrudan boşaltma), farklı viskozitedeki atıkları işleyebilir.
4. Büyük Kapasiteli Tank: 15 metreküp kapasiteli büyük emme tankı, yüksek yükleme kapasitesi ve yüksek işletme verimliliği sunar.
5. Kolay Kullanım: Kolay ve kullanıcı dostu kullanım için yerden kumandalı hidrolik kontrol kolu ile donatılmıştır.
» II.HOWO 15CBM vakumlu emme cihazı için ürün parametrelerikamyon:
| HOWO 15CBM vakum emme kamyon | |||
| Genel | Araç Markası | CS KAMYONLARI | |
| Araç Modeli | CS5250GXH | ||
| Şasi Markası | HOWO | ||
| Genel Boyutlar | 9760 X 2550 X 3540 mm | ||
| Brüt Araç Ağırlığı / Boş Ağırlık | 25000 kilogram / 11500 kilogram | ||
| Aks yükleri | 7000/18000 kg | ||
| Taksi | Kabin Kapasitesi | HOWO HW76 kabin, bir buçuk sıra koltuk, klima, USB, yönlendirme yardımı özellikleriyle donatılmıştır. | |
| Motor | Yakıt Türü | Dizel, 6 silindirler sıralı, 4 zamanlı, turboşarjlı, ara soğutmalı, su soğutmalı | |
| Marka | WEICHAI | ||
| Model | WP10.340E22 | ||
| Güç | 340 HP/ 250kW | ||
| Nominal hız | 2200 devir/dakika | ||
| Maksimum tork | 1250 N·m | ||
| Maksimum tork hızı | 1400-1600 devir/dakika | ||
| Yer değiştirme | 9.726L | ||
| Emisyon Standardı | Euro 3 | ||
| Şasi | Sürüş Tipi | 6x4, sol el arabası | |
| Bulaşma | HW19710 şanzıman, 10 ileri ve 2 geri vites. | ||
| Dingil açıklığı | 4600+1350mm | ||
| Aks sayısı | 3 | ||
| Lastik Özellikleri | 12.00R20 | ||
| Lastik Numarası | 10 lastikler ve 1 yedek lastik | ||
| Maksimum Hız | 89km/sa | ||
| Yakıt deposu | 400 litrelik alüminyum alaşımlı yakıt deposu | ||
| Boyamak | Metalik boya | ||
| Üst yapı | Tank | Tank Kapasitesi | 15000 litre |
| Tank Malzemesi | 5antiseptik işlem görmüş mm karbon çelik | ||
| Tank kaldırma açısı | ≥45° | ||
| Vakum Pompası | Vakum Pompa | Jurop PN106D | |
| Akış | 660 m³/h,11000 L/min,388cfm | ||
| Dönme hızı | 1300 devir/dakika | ||
| Maksimum vakumda maksimum hız | 2900 devir/dakika | ||
| Vakum | 27.5 Hg, %92 | ||
| Sürekli vakum | 18 Hg, %60 | ||
| Maksimum basınç | 1.5 bar, 21.8 psi | ||
| Maksimum yüksüz güç. | 18,4 HP/13,6 kW | ||
| Ağırlık | 143 kg | ||
| Emme Başlığı | 7 metre uzunluğunda, DN 100 mm çapında. | ||
| Emme süresi | 250 saniye | ||
| Nozullar | Bir dizi nozul dahil | ||
| Vakum Pompası | Son derece verimli, vakum oranı 93%, hızlı emme ve boşaltma, emme yüksekliği 6m. | ||
| Katı maddelerin tamamen boşaltılması için arka kapı hidrolik olarak açılabilir. | |||
| Tüm standart aksesuarlar: menhol kapağı, alet takımı, İngilizce kullanım kılavuzu... | |||
| İsteğe bağlı | ** Tank malzemesi paslanmaz çelik olabilir. | ||
» Ⅲ.Ürün Ayrıntılı giriş

Şasi Yapılandırması
• Şasi: HOWO HW76 serisi kabin şasisi, 4600+1350 mm dingil mesafesi, 6x4 çekiş, yüksek yük taşıma kapasitesi.
• Motor: Weichai WP10.340E22 motoruyla donatılmıştır. Silindir hacmi: 10 litre, maksimum güç: 340 beygir. Bu motor, yüksek torku, düşük yakıt tüketimi ve yüksek güvenilirliğiyle bilinir ve pompa işlemleri ve taşıma için yeterli güç sağlar.
• Bulaşma: Sinotruk HW19710 serisi 10 vitesli manuel şanzıman kullanır. Geniş birinci vites oranı, güçlü tırmanma kabiliyeti, belirgin vites geçişleri ve mükemmel vites değiştirme akıcılığı sağlar.

Vücut Temel Yapısı:

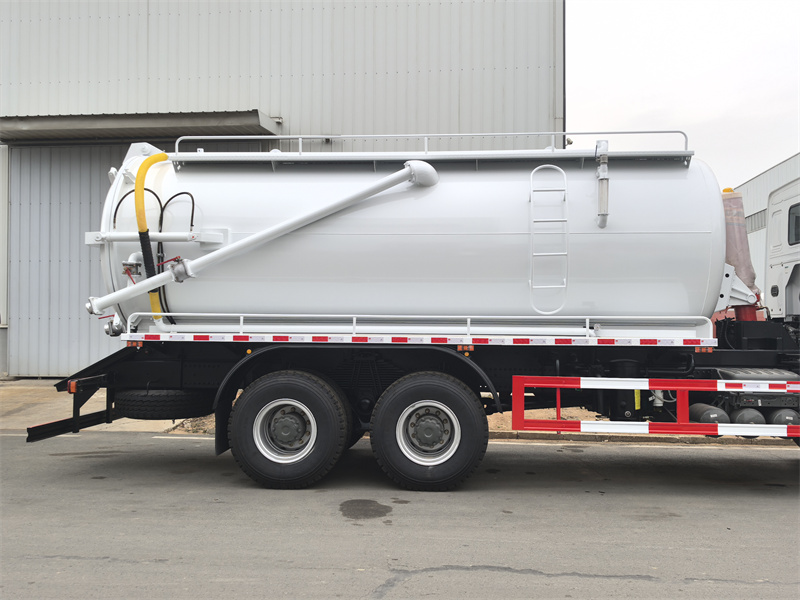

1. Atıksu Emme Tankı:
• Kapasite: 15 metreküp kapasiteli karbon çelik tank, 5 mm kalınlığında yüksek kaliteli Q235B çelikten üretilmiştir. Tankın iç yüzeyi, kullanım ömrünü uzatmak için korozyon koruma işlemine tabi tutulmuştur.
• Yapısal Özellikler:

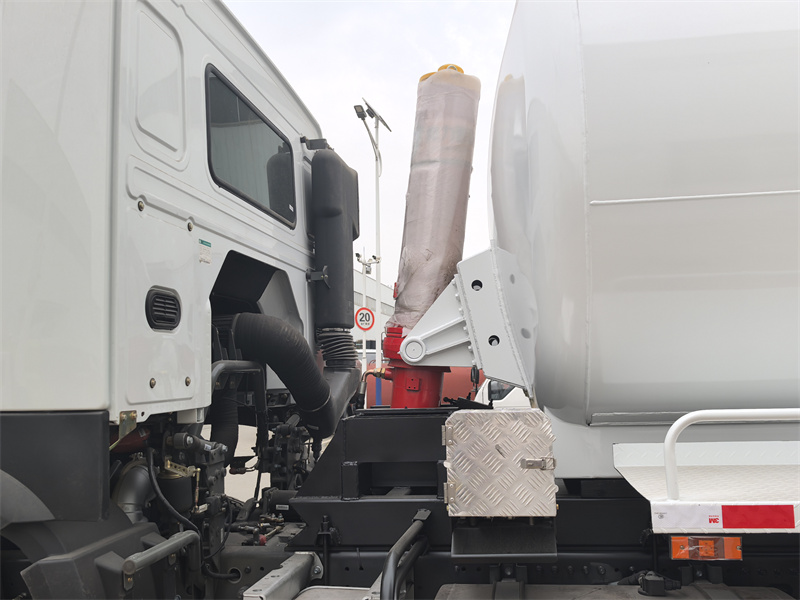

Hidrolik Kaldırma Sistemi: Sürücü tarafındaki manuel hidrolik kolla kontrol edilen hidrolik kaldırma mekanizmasıyla donatılmış olan bu araç, tankı 45 derecelik bir açıyla eğip kaldırabiliyor.° Atıkların hızlı bir şekilde boşaltılmasını kolaylaştıran açı.
Bagaj kapağı: Bagaj kapağı, çalışma sırasında kazara açılmayı önlemek için emniyet kilidi bulunan hidrolik açma/kapama mekanizmasına sahiptir. Ayrıca sızıntı riskini ortadan kaldırmak için güçlü bir sızdırmazlık sağlar.

2. Vakum Pompa Sistemi:

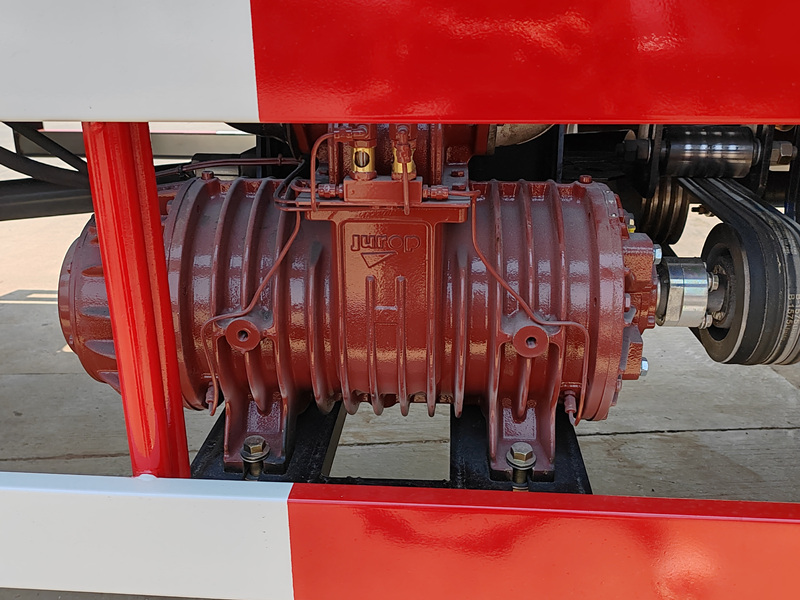

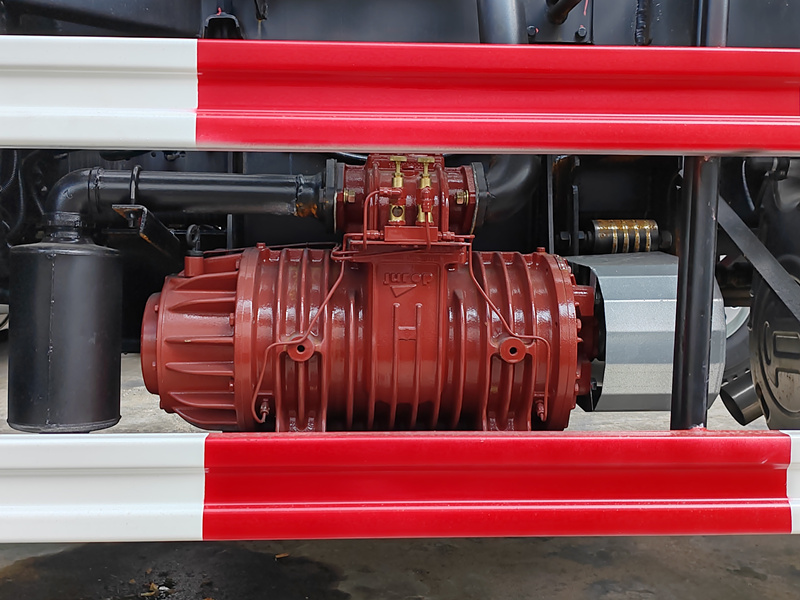

• Vakum Pompası: Ünlü Jurop PN106D döner kanatlı vakum pompası ile donatılmıştır.
• Pompalama Hızı: Dakikada 11.000 litre. Bu pompa, yüksek vakum (27,5 Hg, %92), uzun emme aralığı ve güçlü emme özelliği sunarak, yüksek viskoziteli çamur ve atık suların hızlı bir şekilde çekilmesini sağlar.
3. Çalıştırma ve Kontrol:

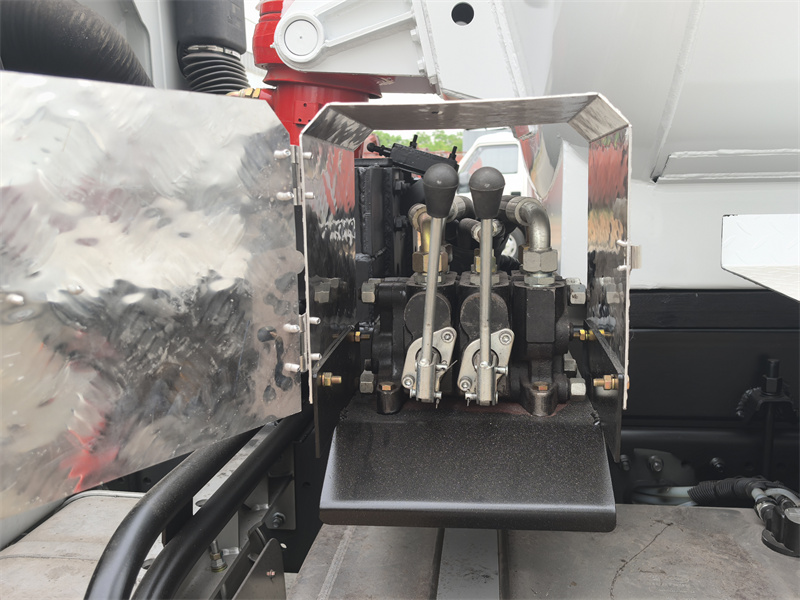

• Operasyon: Merkezi kontrol için kabinin yan tarafında manuel hidrolik kumanda kolu bulunmaktadır. Operatör, yerden kolayca tankı kaldırıp indirebilir ve arka kapağı açıp kapatabilir; bu da güvenlik, kolaylık ve zaman tasarrufu sağlar.

4. Standart Aksesuarlar:
• Atıksu Hortumu: Tanktaki sıvı seviyesini izleyerek aşırı dolmayı ve vakum pompasının içeri çekilmesini önlemek için kullanılır.
• Merdiven: Operatörlerin inceleme veya gözlem amacıyla tank çatısına erişmesine olanak tanır. Tank çatısı kaymaz özelliktedir ve yan korkuluklarla donatılmıştır.
• Bagaj Kapağı Tahliye Vanası: Yardımcı bir tahliye portu görevi görerek, tankı kaldırmadan daha ince sıvıların boşaltılmasına olanak tanır.
• Taşma Önleyici Vana: Tank dolduğunda atıkların geri akışını önlemek için tankın üst kısmına bir vana takılmıştır.

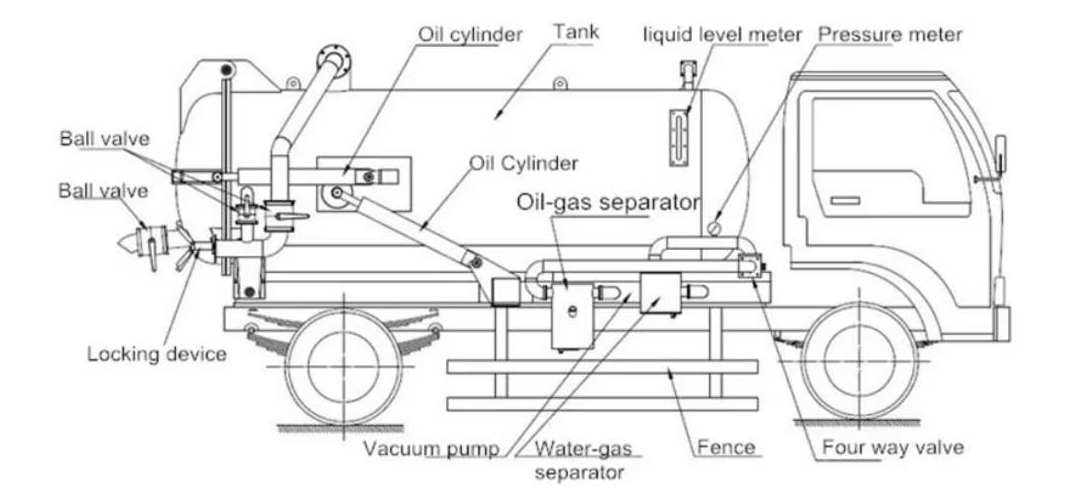

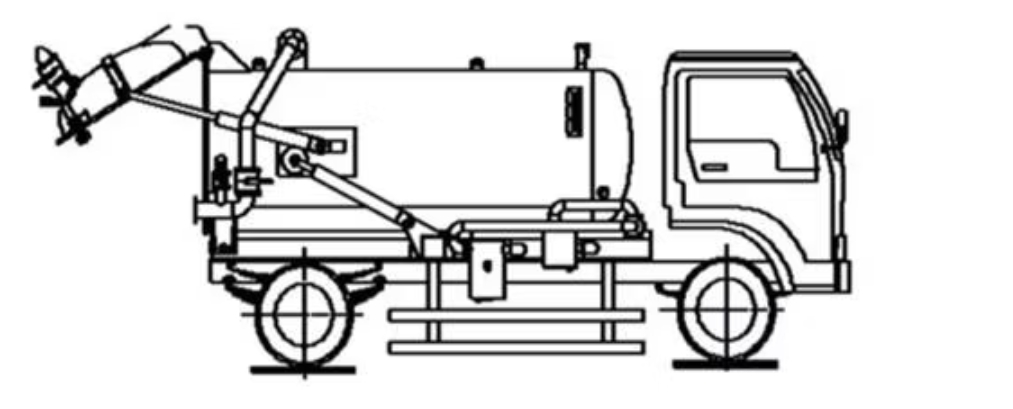

Atıksu Emme Kamyonunun Çizimi:

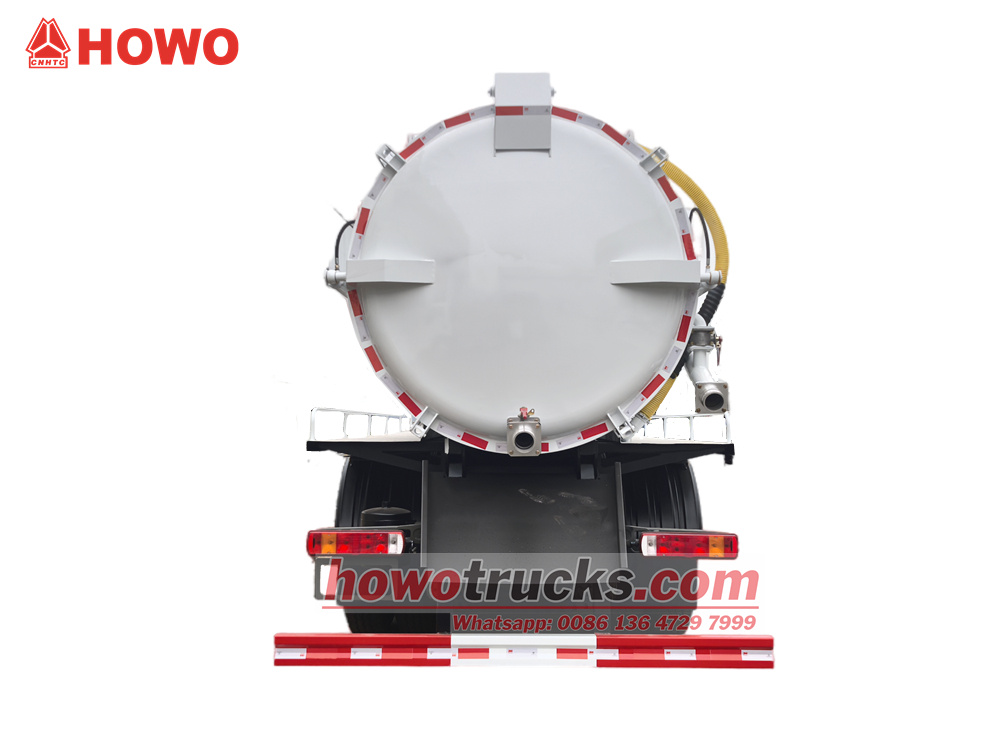

Arka kapıyı açın:

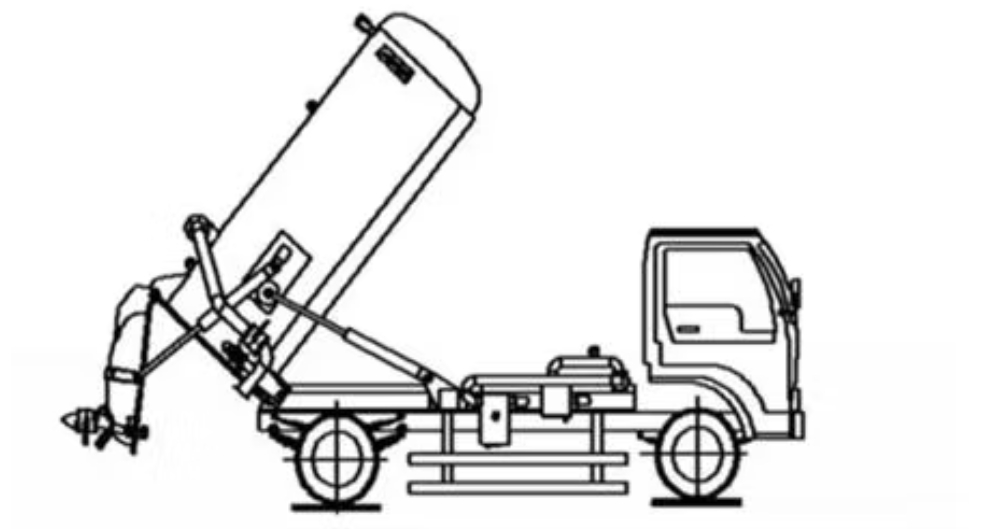

UAtıksu boşaltımı:


»IV. Çalışma Prensibi
Atıksu emme kamyonunun temel çalışma prensibi, güçlü bir vakum pompasının emme gücüne dayanır. Motor, vakum pompasını çalıştırarak kapalı tanktan sürekli olarak hava çeker ve içeride son derece yüksek bir vakum (negatif basınç durumu) oluşturur. Atmosfer basıncının etkisiyle, dışarıdaki atıksu ve döküntüler emme borusu aracılığıyla tankın içine zorla itilir ve emme işlemi gerçekleştirilir. Çalışma sırasında, sıvı seviyesi gözetleme camından izlenebilir. Boşaltma için, tankın arka kapağı doğrudan boşaltma için açılabilir veya sıvı, bir boşaltma vanası aracılığıyla pozitif basınç altında dışarı atılabilir. Tüm süreç, tankın kaldırılmasını ve vananın açılıp kapanmasını yöneten aracın hidrolik sistemi tarafından kontrol edilir.
