HOWO NX Beton Mikser Kamyonunun Yapısı ve Çalışma Prensibi

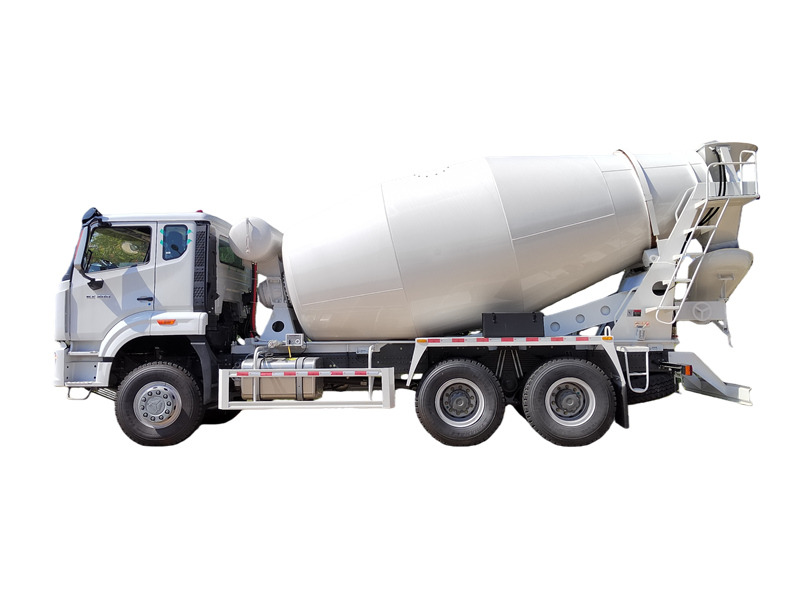

HOWO NX Beton Mikser Kamyonu, HOWO NX şasisi üzerine kurulu olup, inşaat, yol, köprü ve diğer mühendislik projelerinde beton taşıma ve karıştırma için özel olarak tasarlanmış bir araçtır. Araç, HOWO NX şasisi ve üst yapı olmak üzere iki ana parçadan oluşur ve bu parçalar da sekiz sisteme ayrılabilir: şasi sistemi, hidrolik sistem, karıştırma tamburu, boşaltma sistemi, temizleme sistemi, kontrol sistemi, silindir sistemi ve doldurma sistemi.

Şasi	HOWO NX 6×4
Motor	WP12.400, 400 HP, dizel motor
Mikser tambur ses seviyesi	8 metreküp
Malzeme	Mangan çeliği Q355
Besleme hızı	≥3 m3/dk
Boşaltma hızı	≥2 m3/dk
Deşarj kalıntı oranı	≤0,5%
Su deposu kapasitesi	400 L

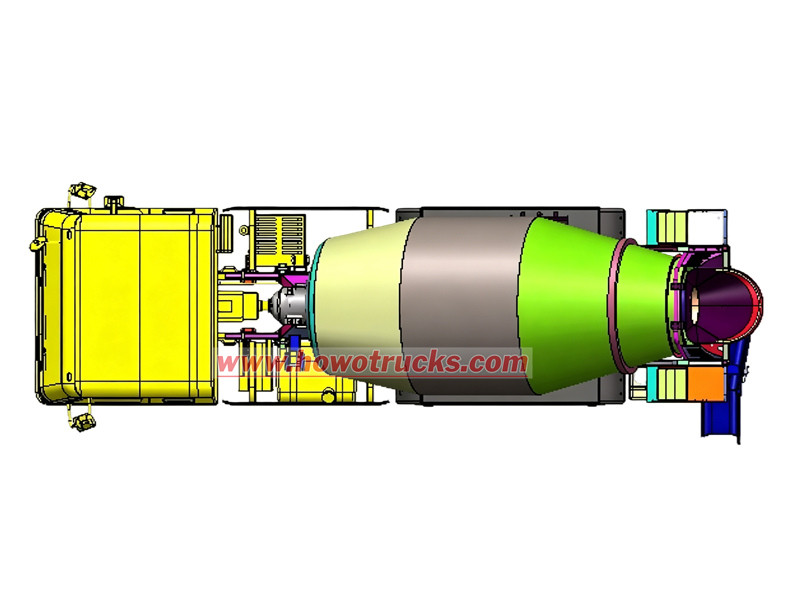

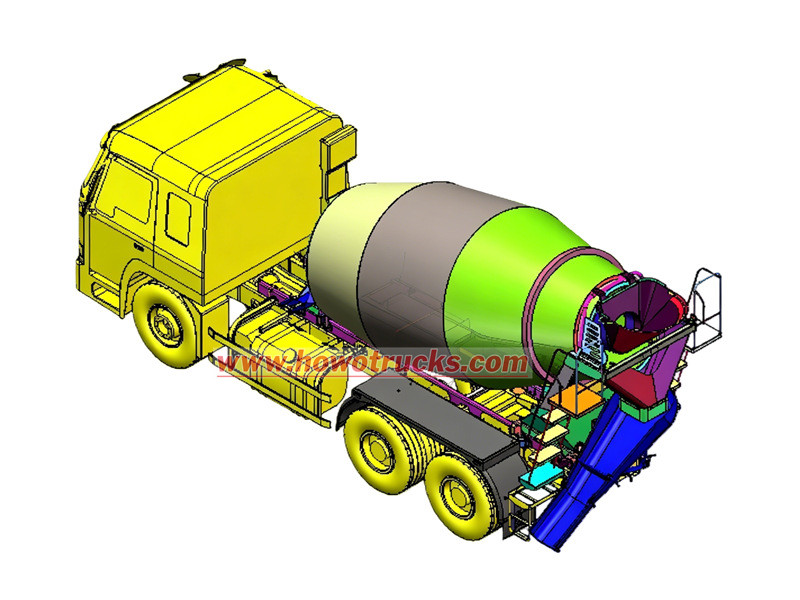

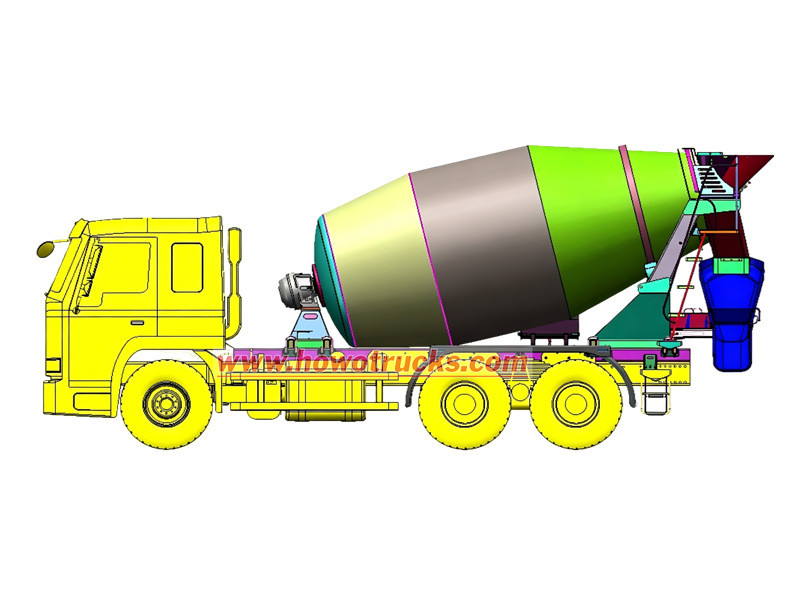

HOWO NX Beton Mikser Kamyonunun Çizimi

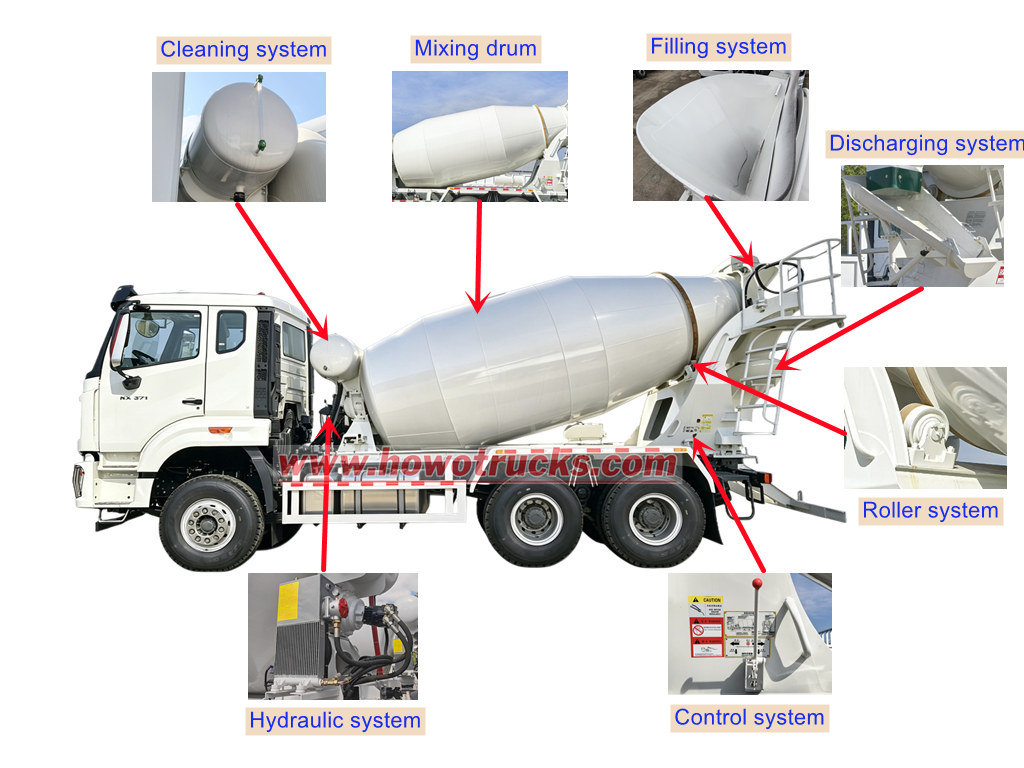

HOWO Mikser Kamyonunun Her Sisteminin Ana Fonksiyonları

1. Şasi Sistemi: Aracın temelini oluşturur ve betonun taşınmasından sorumludur.

2. Hidrolik Sistem: Motorun ürettiği gücü hidrolik enerjiye dönüştürür ve ardından karıştırma tamburunu hareket ettirmek için hidrolik motor aracılığıyla mekanik enerji üretir.

3. Miks Davulu: İç kısmında malzemeyi karıştırıp yönlendiren bıçaklar bulunan bu beton depolama kabı, betonun katılaşmasını ve ayrışmasını önlemek için çok önemlidir.

4. Boşaltma Sistemi: Ana ve yardımcı boşaltma olukları ile kilitleme çubuklarını içerir. Yardımcı oluk, boşaltmayı kolaylaştırmak için ana oluğun uzunluğu boyunca uzanır.

5. Temizlik Sistemi: Pnömatik su beslemesi kullanır. Basınç tankından, tabancadan ve hortumlardan gelen basınçlı su, betonun sertleşmesini ve yapışmasını önlemek için şarj haznesini, karıştırma tamburunu ve boşaltma oluğunu temizler.

6. Kontrol Sistemi: Kontrol ünitesi, bağlantı milleri, esnek miller ve bağlantı mekanizmalarından oluşur. Karıştırma tamburunun dönüş hızını ve yönünü kontrol etmek için kullanılır.

7. Makaralı Sistem: Mikser tamburunun arka tarafında yer alan ve alt çerçeveye bağlı olan bu parça, esas olarak tamburu destekler.

8. Dolum Sistemi: Şarj haznesi ve destek braketinden oluşur. Braket, yükleme sırasında betonun darbe kuvvetini azaltmaya yardımcı olur.

HOWO NX Beton Mikser Kamyonunun Çalışma Prensibi

● Karıştırma Fonksiyonu: Sürüş sırasında, PTO (güç çıkış mili), motor gücünü hidrolik pompa, hidrolik motor ve redüktör aracılığıyla karıştırma tamburuna aktarır ve betonun homojenliğini sağlamak ve ayrışmayı önlemek için tamburun 1-3 rpm gibi düşük bir hızda dönmesini sağlar.

● Doldurma Fonksiyonu: Yükleme sırasında, karıştırma tamburu 6-10 devir/dakika gibi daha yüksek bir hızda döner. Beton, yükleme sistemi aracılığıyla tambura girer ve spiral bıçaklar tarafından tamburun orta ve alt kısmına doğru yönlendirilir.

● Boşaltma Fonksiyonu: Boşaltma sırasında tambur, dakikada 3-14 devir hızla ters yönde döner. Beton, bıçakların spiral hareketiyle tambur açıklığına doğru itilir ve boşaltma oluğundan dışarı atılır.

● Temizleme Fonksiyonu: Fren sisteminden gelen hava deposu, su deposunu basınçlandırır. Basınçlandırılmış su daha sonra karıştırma tamburunun içini, yükleme ağzını ve boşaltma sistemini temizlemek için kullanılır.
